برد شیائومی Poco F3

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

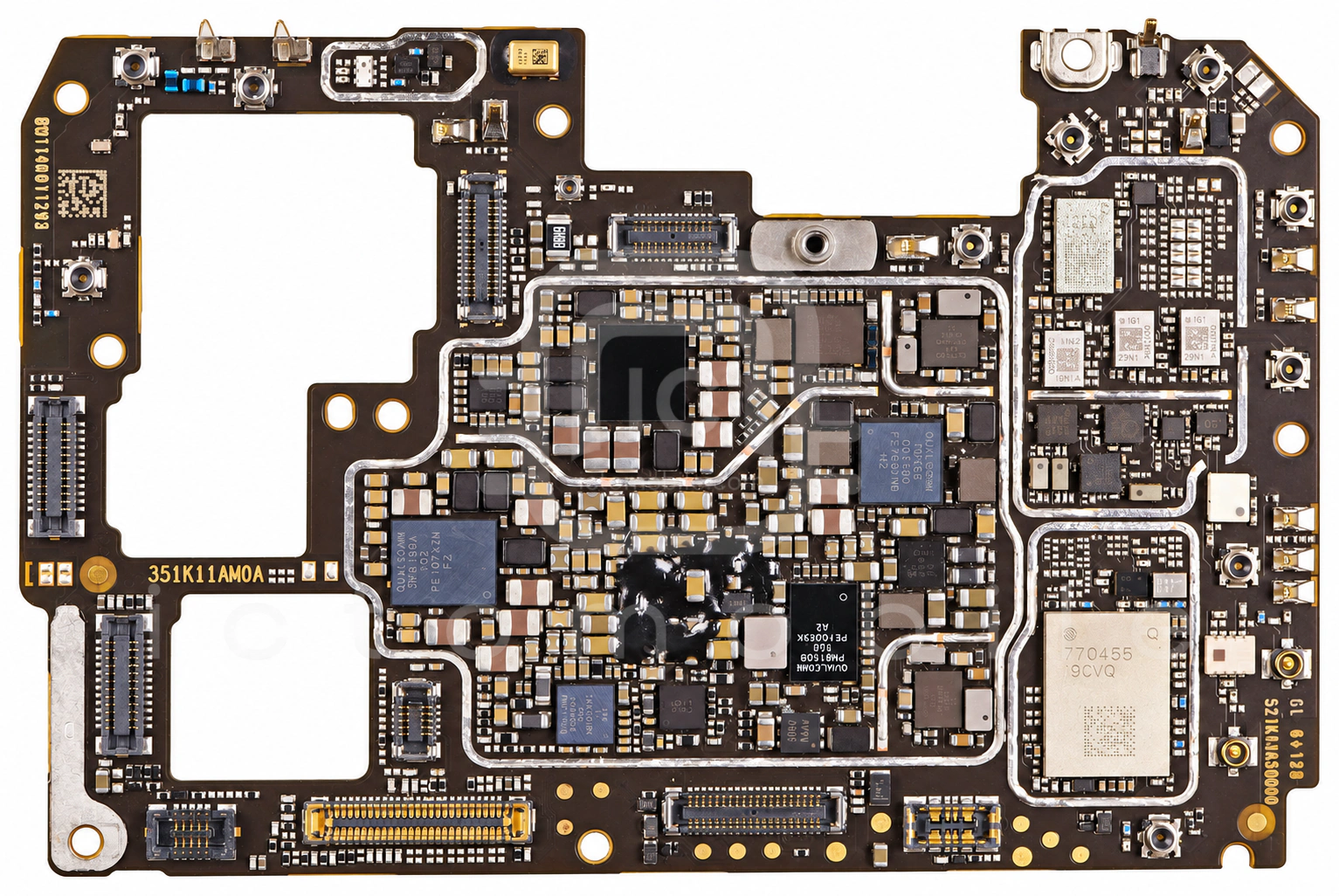

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

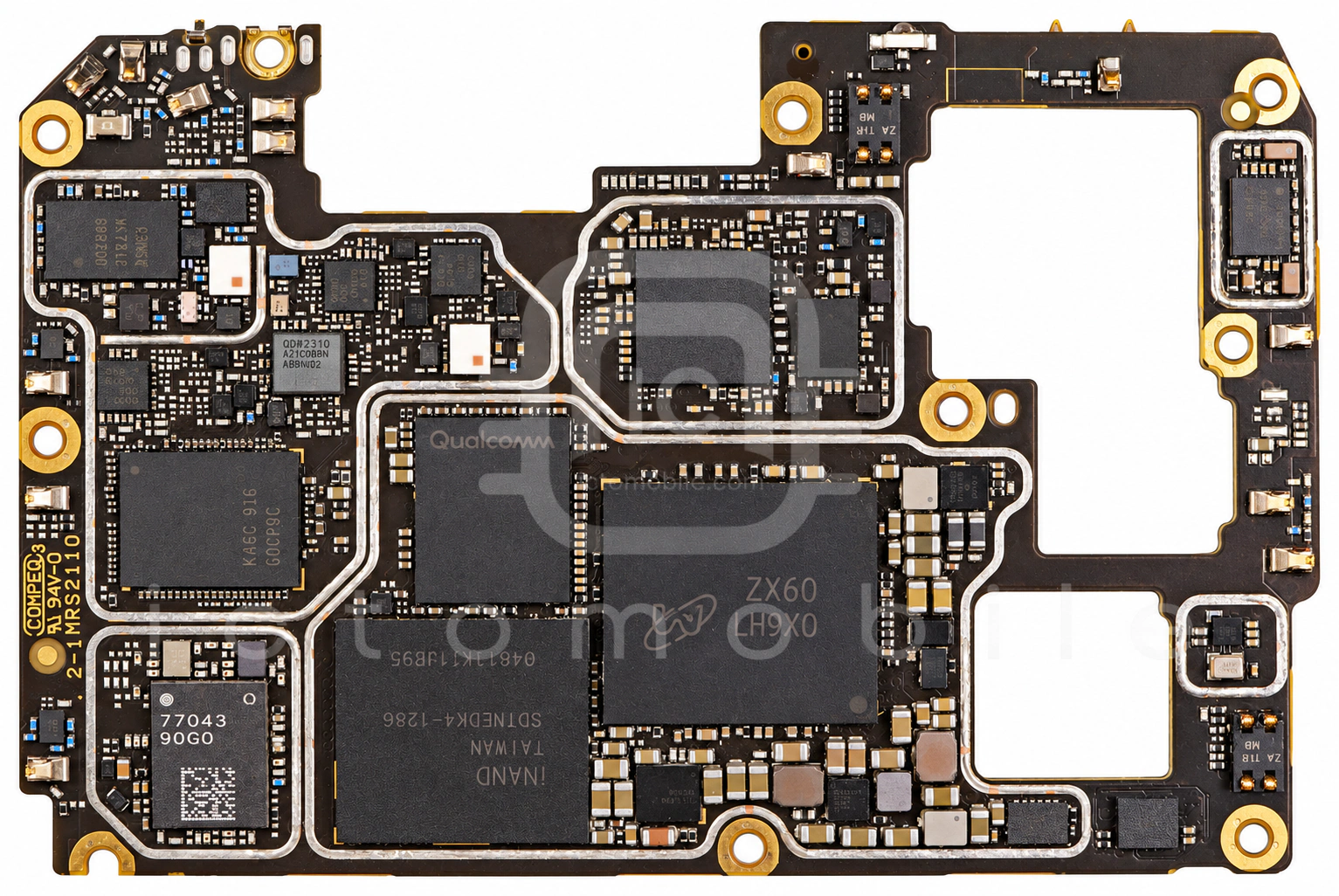

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۲QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۴MXDLN14TCآمپلی فایر GPSMAXSCEND←
۵AW8697FCRدرایور ویبراتورAwinic←
۶SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۷QM77043ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۸QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۰QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۱SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۲QM45391آمپلی فایر کم نویز (LNA)QORVO←
۱۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۱۵QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۶MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۷SDINFDK4-128Gحافظه UFS (هارد)SanDisk←
۱۸QM78200Aسوئیچ آنتن 5GQORVO←
۱۹PMK8002بافر کلاکQUALCOMM Incorporated←
۲۰QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۱VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۲SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۲۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۴QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۵SN100TNFCNXP Semiconductors←
۲۶BQ25968شارژTexas Instruments←
۲۷QM11033Aسوئیچ SP3TQORVO←
۲۸WNM3060Aترانزیستور MosfetWILLSEMI←
۲۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۱PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳۲WCD9380Codec صوتQUALCOMM Incorporated←
۳۳PM8008تغذیه دوربینQUALCOMM Incorporated←
۳۴MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۳۵PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۳۶QM12114سوئیچ SP4TQORVO←
۳۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۸CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۹QM12114سوئیچ SP4TQORVO←
۴۰FSA4480UCXدرایور USB Type-CON Semiconductor←
۴۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۲PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۴۳MT62F768M64D4BG-031حافظه RAMMicron←
۴۴QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
