برد شیائومی Poco X3 (LLDM720)

LLDM720

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

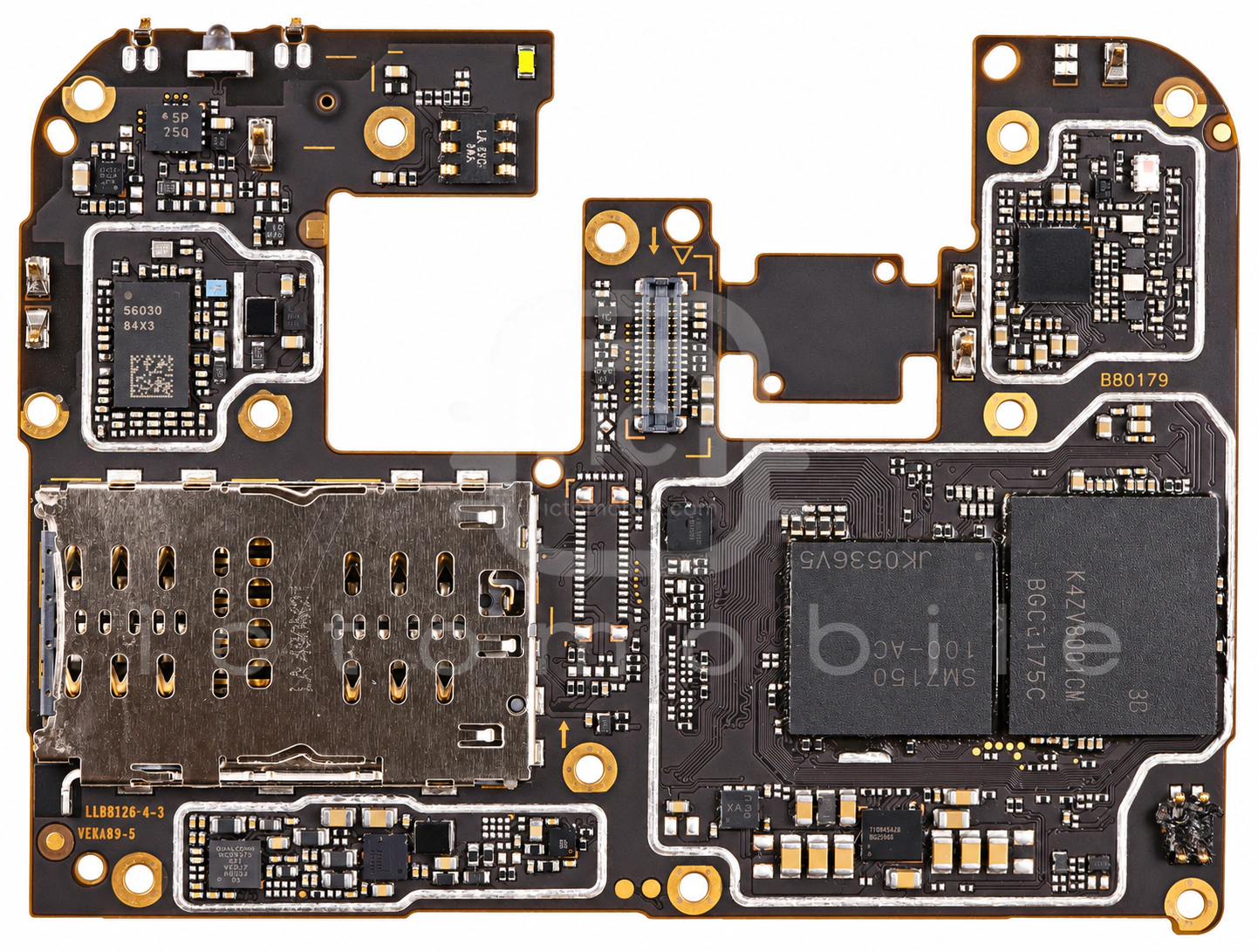

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

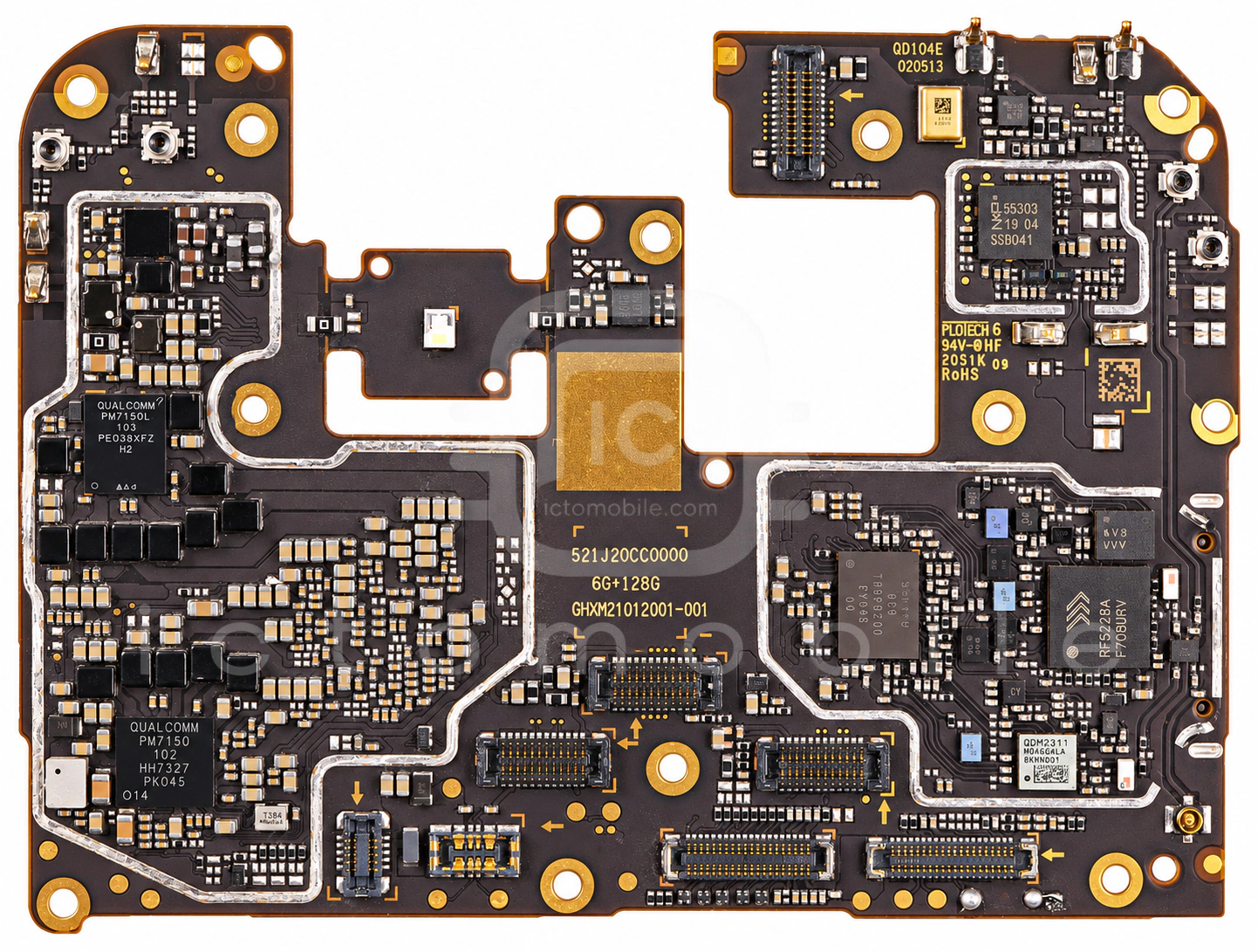

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PN553A1EV-C102YNFCNXP Semiconductors←
۲DMT35M4LFDFترانزیستور MosfetDIODES←
۳Snapdragon 732G SM7150-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۴WL2810D10-4رگولاتور ولتاژ LDOWILLSEMI←
۵WL2810D10-4رگولاتور ولتاژ LDOWILLSEMI←
۶RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۷QM13119تیونر آنتن RFQORVO←
۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۹BQ25968شارژTexas Instruments←
۱۰WCD9375Codec صوتQUALCOMM Incorporated←
۱۱QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۲AW8624CSRدرایور ویبراتورAwinic←
۱۳SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۴WCN3990بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۵QDM2311پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۶PM7150Lتغذیه (PMU)QUALCOMM Incorporated←
۱۷KM2V8001CM-B707حافظه uMCP (هارد)Samsung semiconductor←
۱۸AW5005DNRفیلتر مسیر GPSAwinic←
۱۹WL2866Dتغذیه دوربینOmniVision←
۲۰QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲۱TAS2564آمپلی فایر صوتTexas Instruments←
۲۲TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۲۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۴WL2810D10-4رگولاتور ولتاژ LDOWILLSEMI←
۲۵ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۲۶MXD8721سوئیچ آنتن بلوتوث و وای فای (wifi)MAXSCEND←
۲۷TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۲۸QM26001مالتی پلکسر (MultiPlexer)QORVO←
۲۹MXD8721سوئیچ آنتن بلوتوث و وای فای (wifi)MAXSCEND←
۳۰PM7150تغذیه (PMU)QUALCOMM Incorporated←
