برد سامسونگ A32 5G (SM-A326BR)

SM-A326BR

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

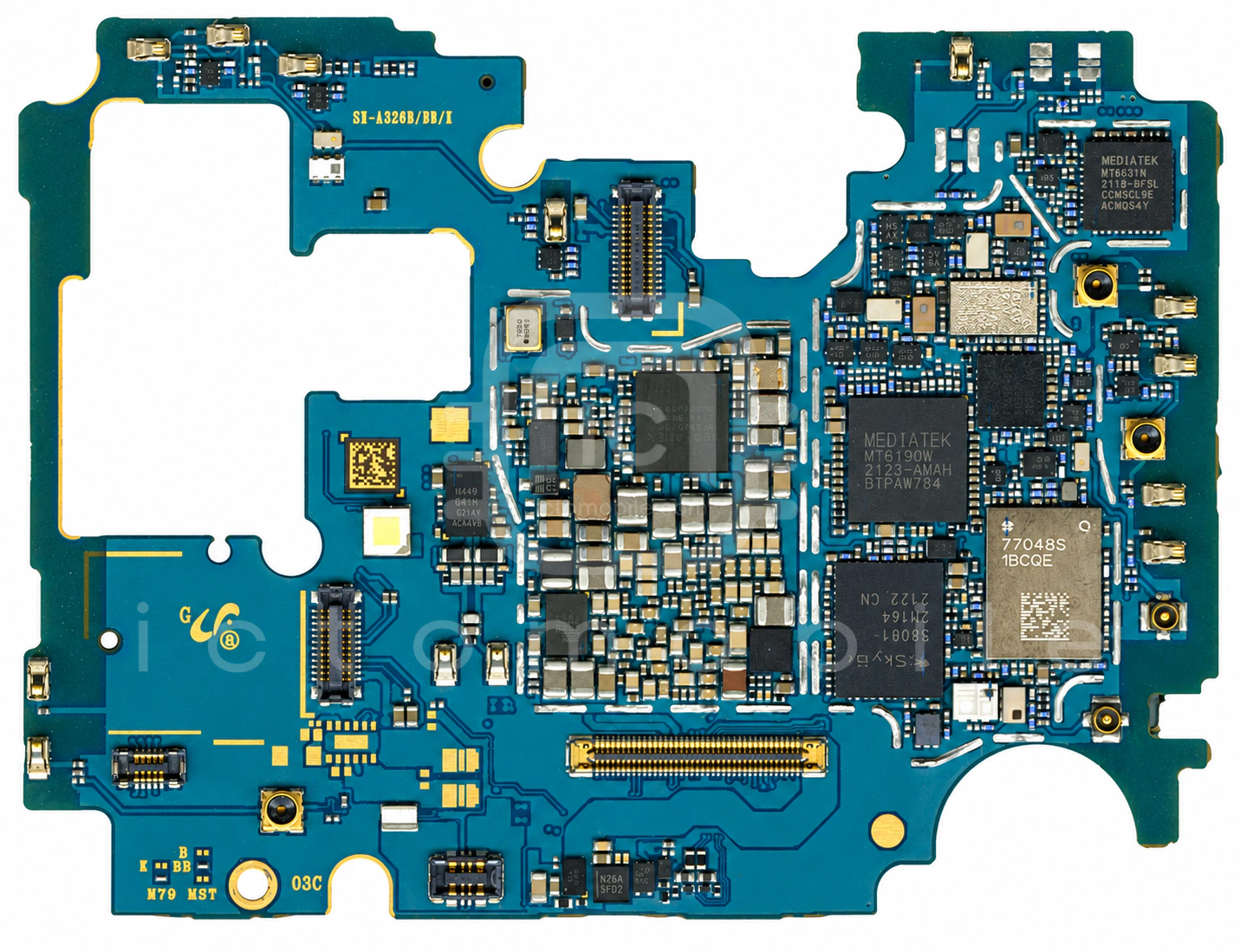

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

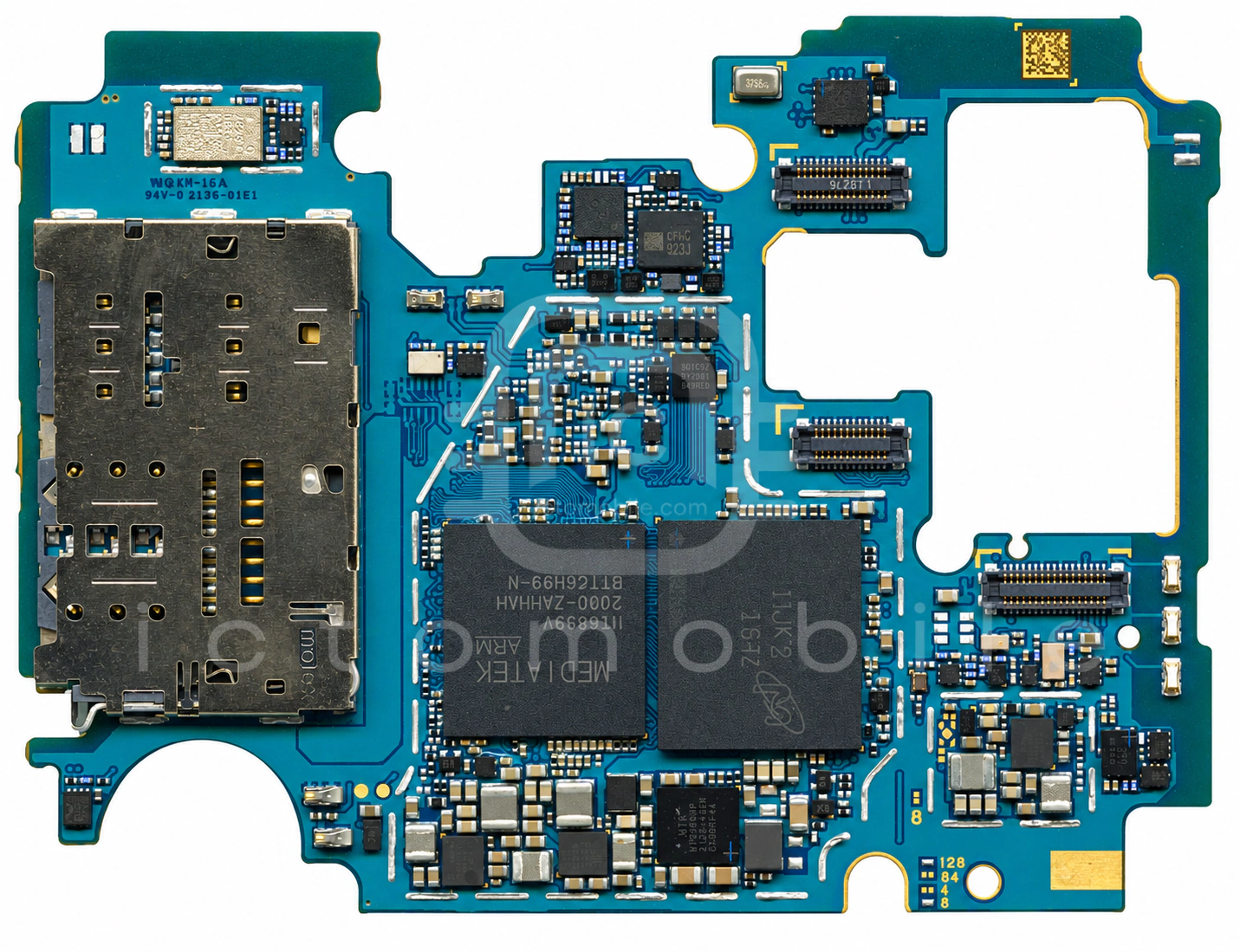

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۲ موقعیت از ۷۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲MT29VZZZBD9FQKPR-046 W.G9Jحافظه uMCP (هارد)Micron←
۳BGS14MPA9سوئیچ SP4TInfineon←
۴SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۵MXD8625ESسوئیچ آنالوگ SPDTMAXSCEND←
۶MT6308Pردیاب پوش توان (EPT)Mediatek←
۷MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۸MXD8621سوئیچ آنتنMAXSCEND←
۹ICM-42605Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۰2SK3541ترانزیستور MosfetROHM←
۱۱NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۲QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۴ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۵MT6308Pردیاب پوش توان (EPT)Mediatek←
۱۶SKY77652-31پاور آمپلی فایر 3G و 4G و 5GSkyworks Solutions Inc←
۱۷MXD8018USآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۸Dimensity 800U MT6853V-TNZACPU بخش Application و BasebandMediatek←
۱۹ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۰QM12114سوئیچ SP4TQORVO←
۲۱S3NRN4VXS1-MX30NFCSamsung semiconductor←
۲۲MXD8018MSآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۳MXD8018USآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۴MXD8648MSسوئیچ SP4TMAXSCEND←
۲۵MXD8018USآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۶MXD8621سوئیچ آنتنMAXSCEND←
۲۷MXD8648MSسوئیچ SP4TMAXSCEND←
۲۸AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←
۲۹2SK3541ترانزیستور MosfetROHM←
۳۰NCX2200GMمقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←
۳۱ET53128YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۲MT6359VNPتغذیه (PMU) و Codec صوتMediatek←
۳۳TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۳۴MXD8648MSسوئیچ SP4TMAXSCEND←
۳۵MXD8648MSسوئیچ SP4TMAXSCEND←
۳۶2SK3541ترانزیستور MosfetROHM←
۳۷NCP03WF104F05RLمقاومت NTC 100KMurata←
۳۸ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۹PI3WVR648سوئیچ آنالوگDIODES←
۴۰MXD8018MSآمپلی فایر کم نویز (LNA)MAXSCEND←
۴۱MXDLN16Uآمپلی فایر GPSMAXSCEND←
۴۲MT6315NPتغذیه (PMU)Mediatek←
۴۳MXD8018MSآمپلی فایر کم نویز (LNA)MAXSCEND←
۴۴BGS14WMA9سوئیچ SP4TInfineon←
۴۵KTS1682محافظ اضافه ولتاژKinetic Technologies←
۴۶ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۴۷AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۴۸NCP03WF104F05RLمقاومت NTC 100KMurata←
۴۹MXD8621سوئیچ آنتنMAXSCEND←
۵۰NCP03WF104F05RLمقاومت NTC 100KMurata←
۵۱TPS7A11105PYKARرگولاتور ولتاژ LDOTexas Instruments←
۵۲NCP03WF104F05RLمقاومت NTC 100KMurata←
۵۳MT6308Pردیاب پوش توان (EPT)Mediatek←
۵۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵۵QM77048Sماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵۶QM13324سوئیچ SP4TQORVO←
۵۷LM36274YFFRدرایور بک لایت LCDTexas Instruments←
۵۸ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵۹SFMR9Z0L001سوئیچ آنتن DiversityWISOL←
۶۰ET3712A30سنسور مغناطیسی اثر هال (Hall Effect)Wuxi Etek Microelectronics Co←
۶۱MXD8625ESسوئیچ آنالوگ SPDTMAXSCEND←
۶۲TPS7A11105PYKARرگولاتور ولتاژ LDOTexas Instruments←
۶۳MXD8548Eتیونر آنتن RFMAXSCEND←
۶۴MT6191Wسوئیچ آنتنMediatek←
۶۵QM13324سوئیچ SP4TQORVO←
۶۶ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۶۷MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۶۸QM78209ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۶۹ET53128YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۷۰MT6360UPتغذیه و شارژMediatek←
۷۱DPX252690DT-5075C1Kسوئیچ آنتنTDK-EPC←
۷۲SX9330Lسنسور GRIP/SARنامعلوم←
