نقشه برد Honor X10 Max (HN10TSM)

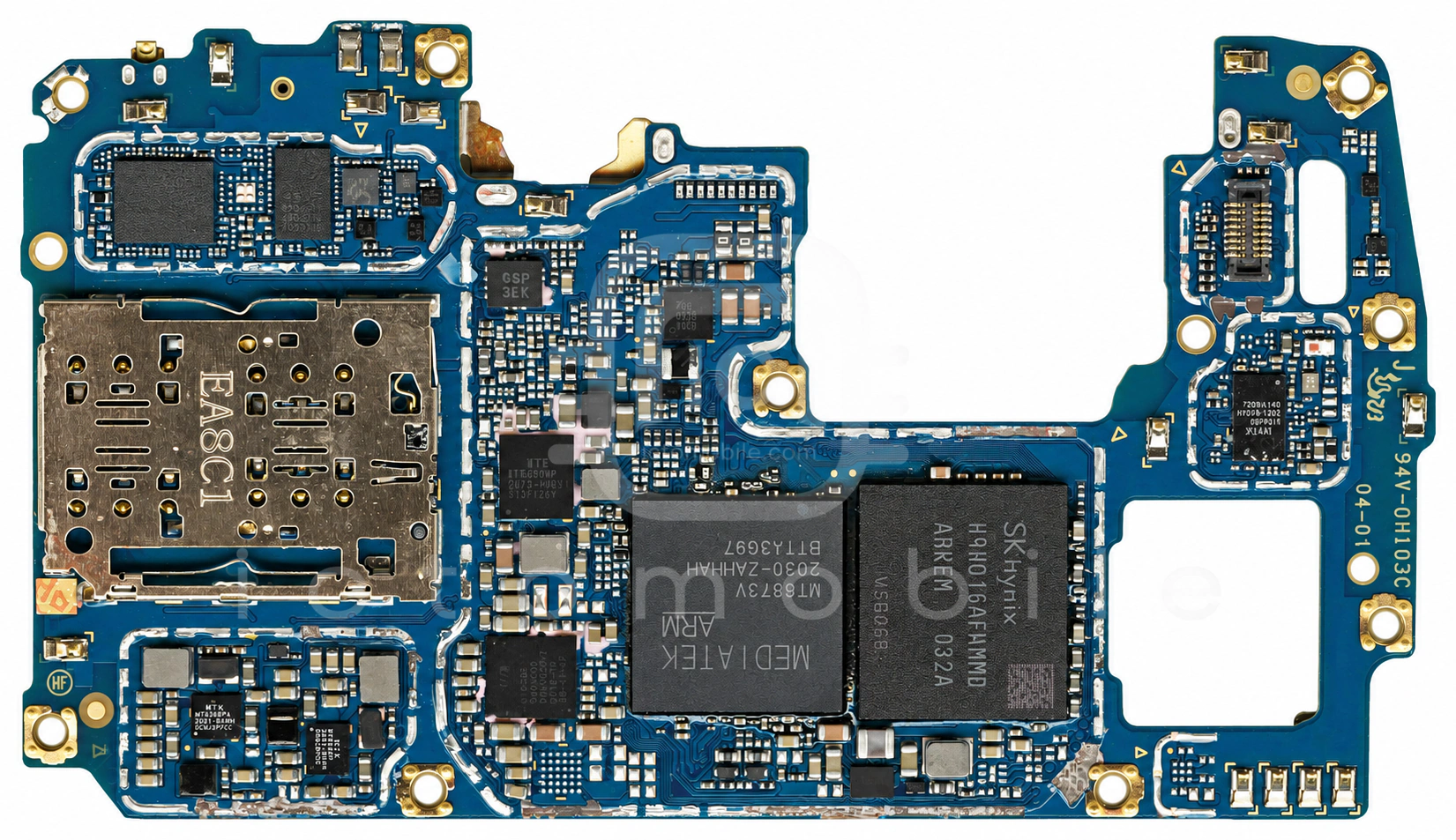

روی برد

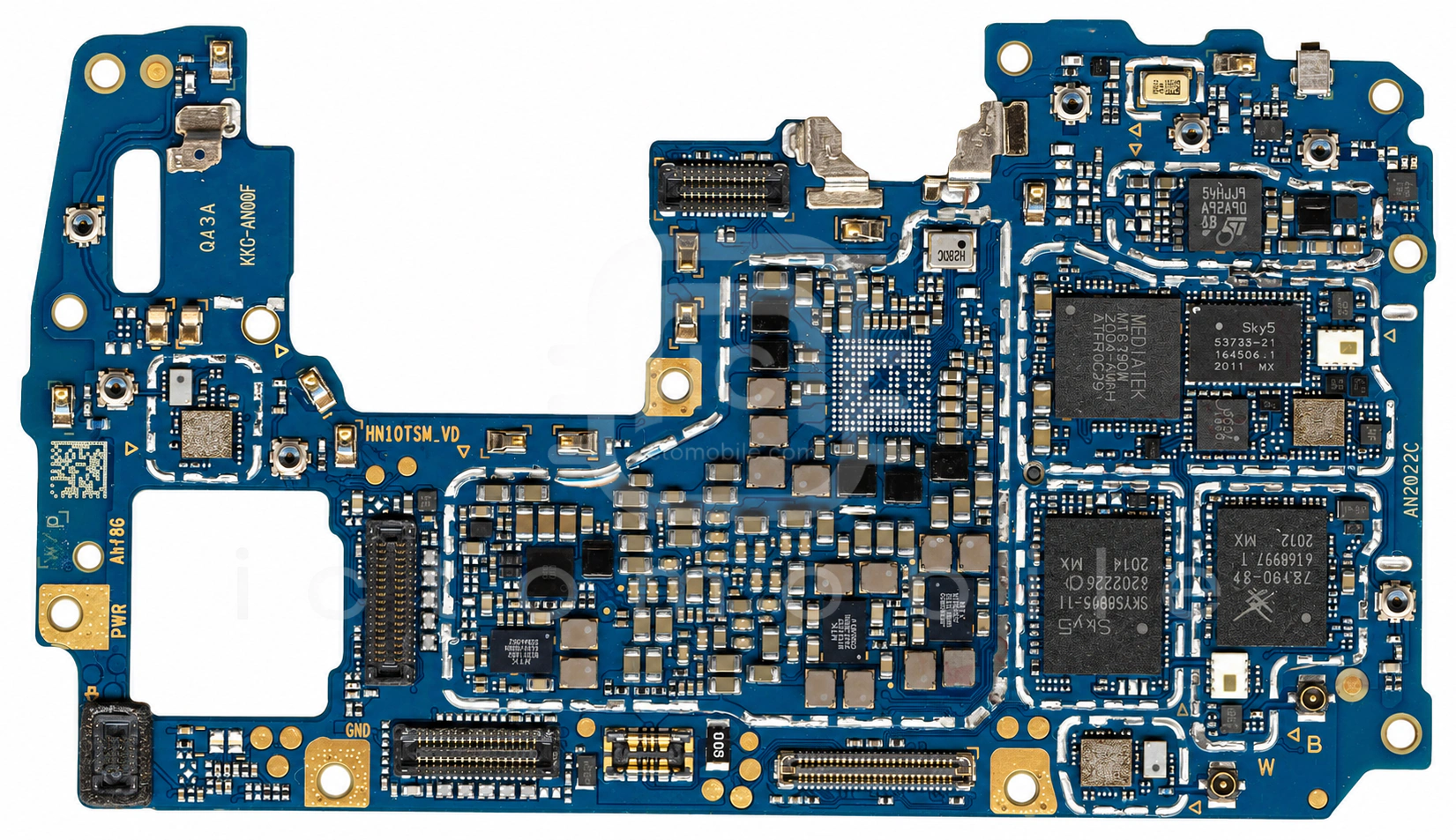

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۲LM36274YFFRدرایور بک لایت LCDTexas Instruments←

۳H9HQ16AFAMMDAR-KEMحافظه uMCP (هارد)Skhynix←

۴MT6873VCPU بخش Application و BasebandMediatek←

۵DGY3آمپلی فایر صوتنامعلوم←

۶SKY58254-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۷SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←

۸MT6360MPتغذیه (PMU)Mediatek←

۹Hi6526GWCV200شارژHisilicon←

۱۰MT6308PEPT (Envelope Power Tracker)Mediatek←

۱۱MT6308PEPT (Envelope Power Tracker)Mediatek←

۱۲ST54HNFCSTMicroelectronics←

۱۳SKY53735-21سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۴MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۱۵MT6191Wسوئیچ آنتنMediatek←

۱۶SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۱۷SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۸SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۹MT6315PPتغذیه (PMU)Mediatek←

۲۰MT6315TPتغذیه (PMU)Mediatek←

۲۱MT6359VMPتغذیه (PMU) و Codec صوتMediatek←

۲۲DGY3آمپلی فایر صوتنامعلوم←

۲۳MT6315SPتغذیه (PMU)Mediatek←

۲۴SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
