نقشه برد Huawei Enjoy 20 Pro (HN1DVCMVD)

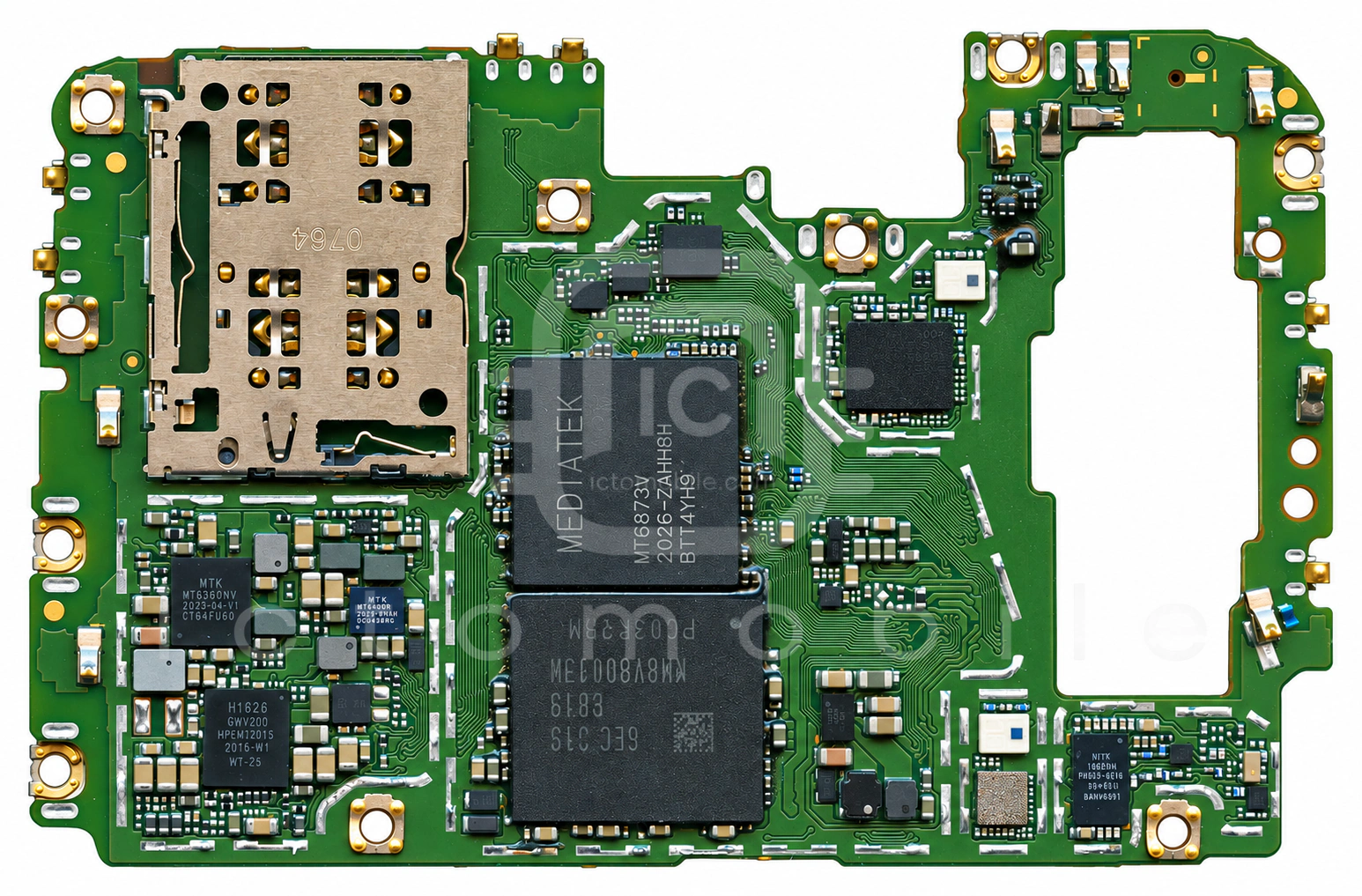

روی برد

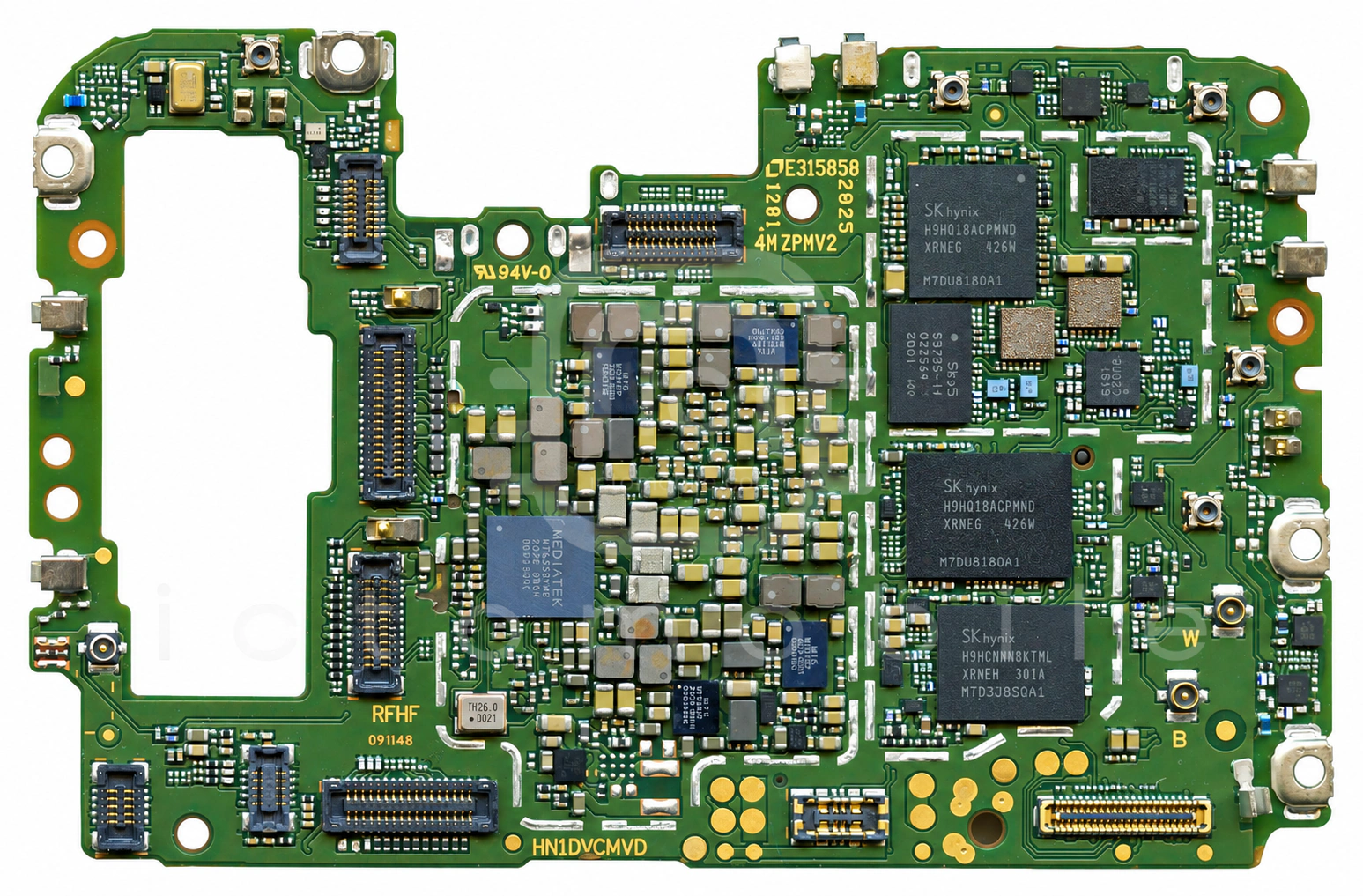

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←

۲KTZ8864EJAA-TRدرایور بک لایت LCDKinetic Technologies←

۳SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۴MT6635Pبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۵KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←

۶MT6873VCPU بخش Application و BasebandMediatek←

۷BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۸MT6360MPتغذیه (PMU)Mediatek←

۹MT6308PEPT (Envelope Power Tracker)Mediatek←

۱۰Hi6526GWCV200شارژHisilicon←

۱۱PMPB215ENEAترانزیستور MosfetNexperia←

۱۲QM75041ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۱۳MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۱۴HFQRX2XJB-477سوئیچ آنتن DiversityMurata←

۱۵HFQRX2XJB-477سوئیچ آنتن DiversityMurata←

۱۶MT6191Wسوئیچ آنتنMediatek←

۱۷SKY53735-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۸SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۹SKY78191-21ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۲۰MT6308PEPT (Envelope Power Tracker)Mediatek←

۲۱MT6315SPتغذیه (PMU)Mediatek←

۲۲MT6359VMPتغذیه (PMU) و Codec صوتMediatek←

۲۳MT6315PPتغذیه (PMU)Mediatek←

۲۴MT6315TPتغذیه (PMU)Mediatek←

۲۵AW87318CSRآمپلی فایر صوتAwinic←

۲۶BGA825L6SE6327آمپلی فایر GPSInfineon←

۲۷MT6680Pرگولاتور ولتاژ LDOMediatek←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
