برد شیائومی Redmi Note 10 Pro MAX (35300K6M0A)

35300K6M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

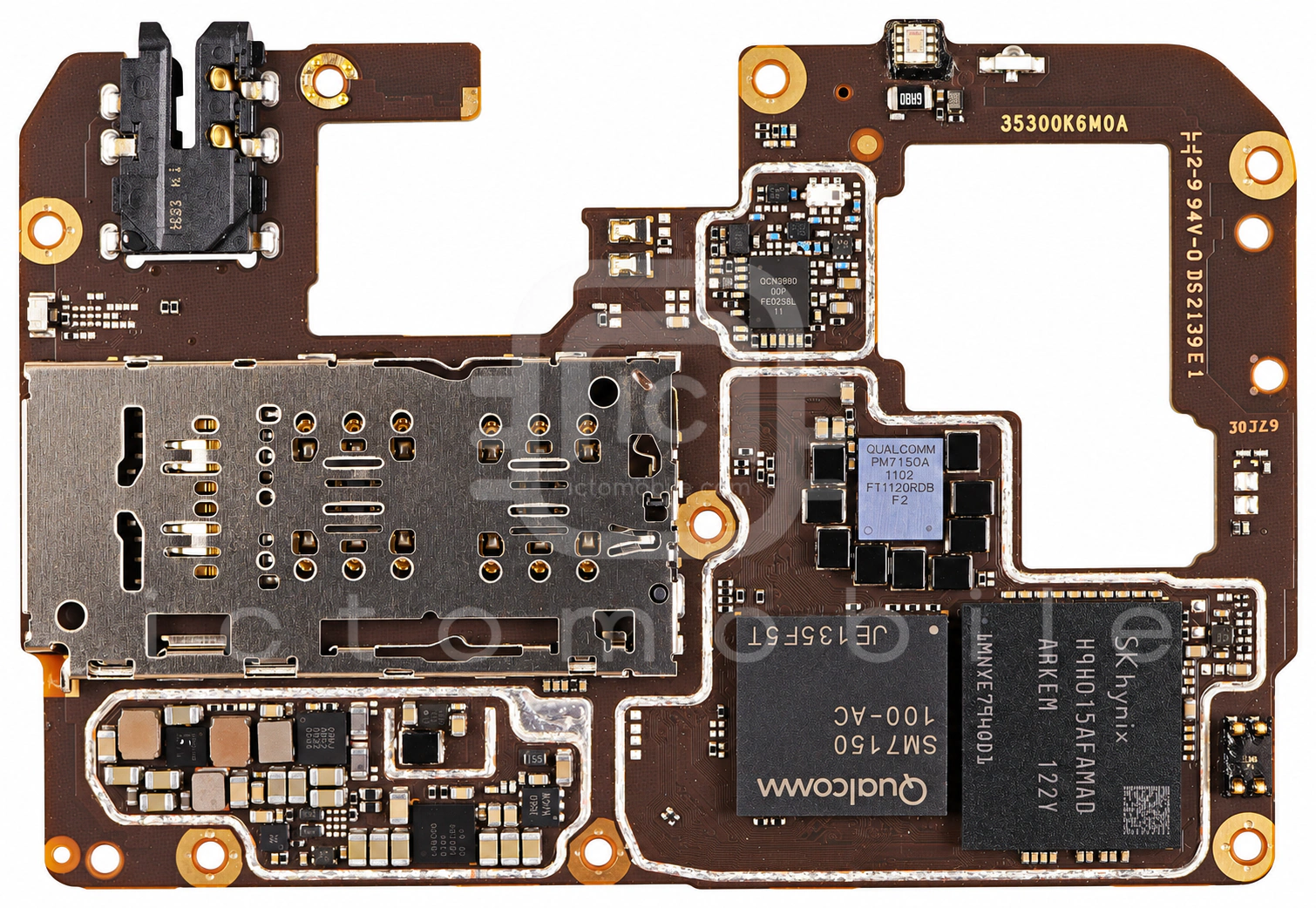

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

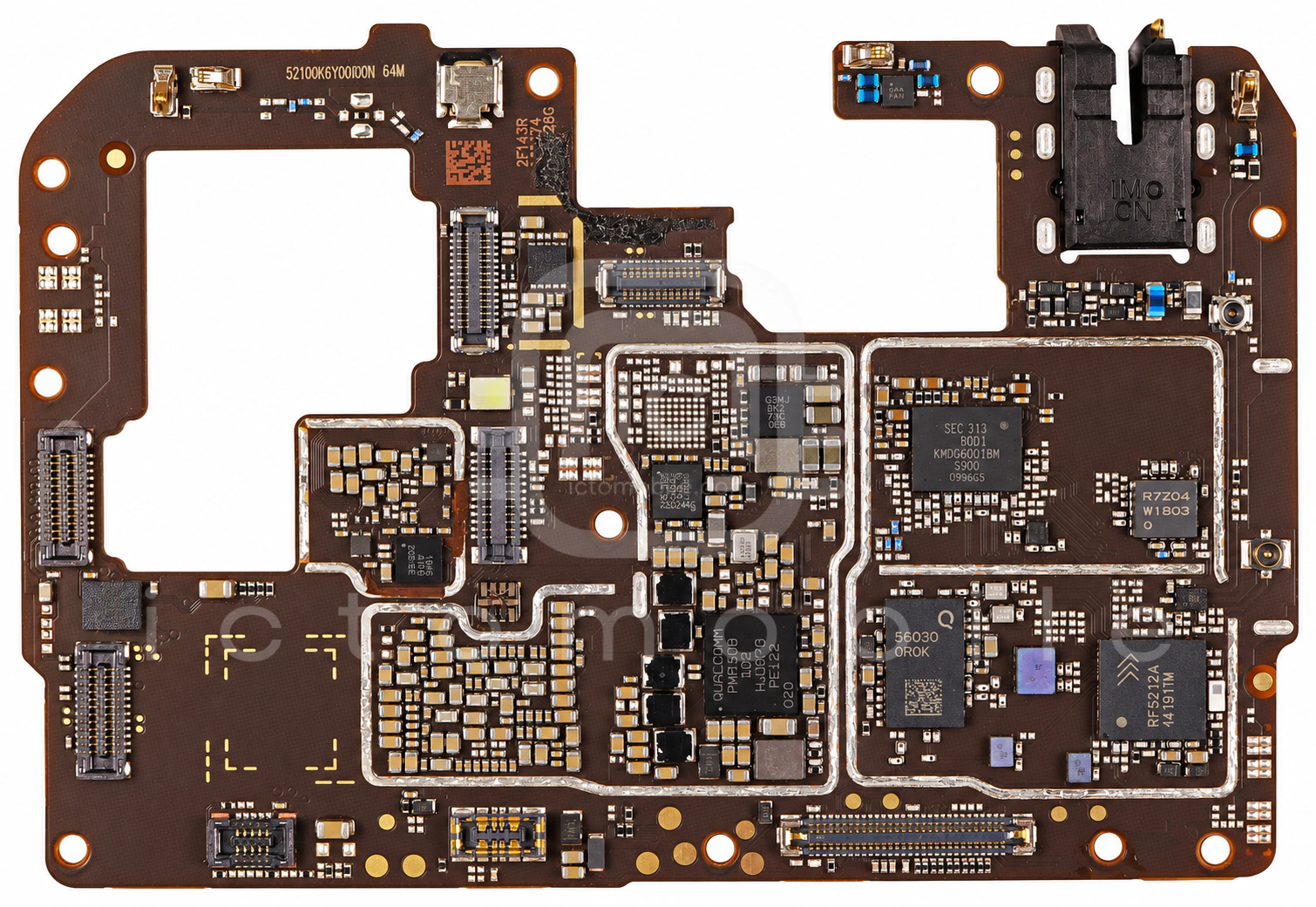

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱H9HQ15AFAMADAR-KEMحافظه uMCP (هارد)Skhynix←
۲Snapdragon 730G SM7150-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۳SFMR7Z0C001سوئیچ آنتن DiversityWISOL←
۴BQ25968شارژTexas Instruments←
۵QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶PM7150Aتغذیه (PMU)QUALCOMM Incorporated←
۷AW88263Sآمپلی فایر صوتAwinic←
۸SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۹QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۰WCD9375Codec صوتQUALCOMM Incorporated←
۱۱RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۲WL2866Dتغذیه دوربینOmniVision←
۱۳PM7150تغذیه (PMU)QUALCOMM Incorporated←
۱۴AW8624CSRدرایور ویبراتورAwinic←
۱۵WCN3980بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۶AW35646CSRسوئیچ آنالوگAwinic←
۱۷WNM3060Aترانزیستور MosfetWILLSEMI←
۱۸AW88263Sآمپلی فایر صوتAwinic←
۱۹SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۰LSM6DS3سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
