برد شیائومی Black Shark 4 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

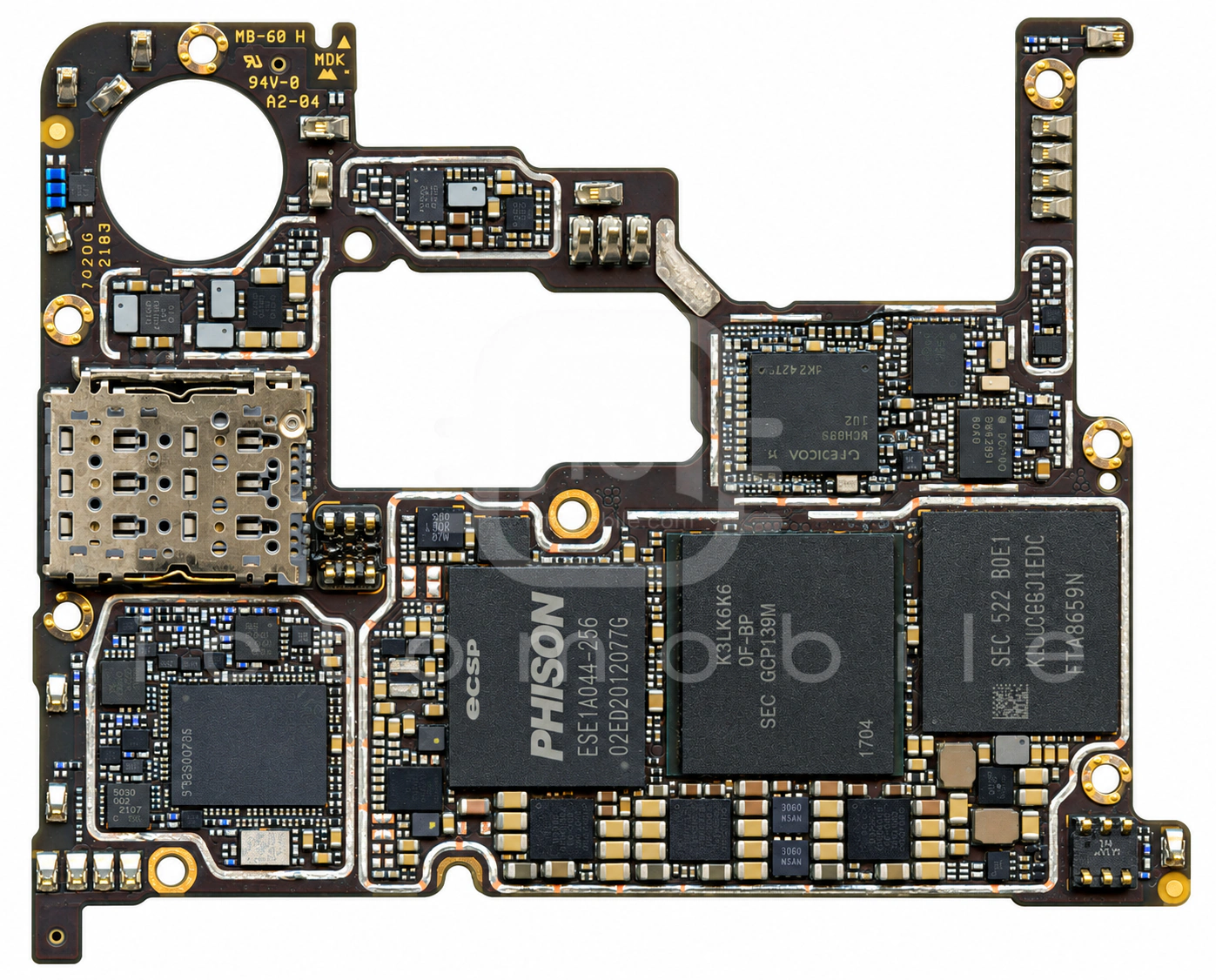

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

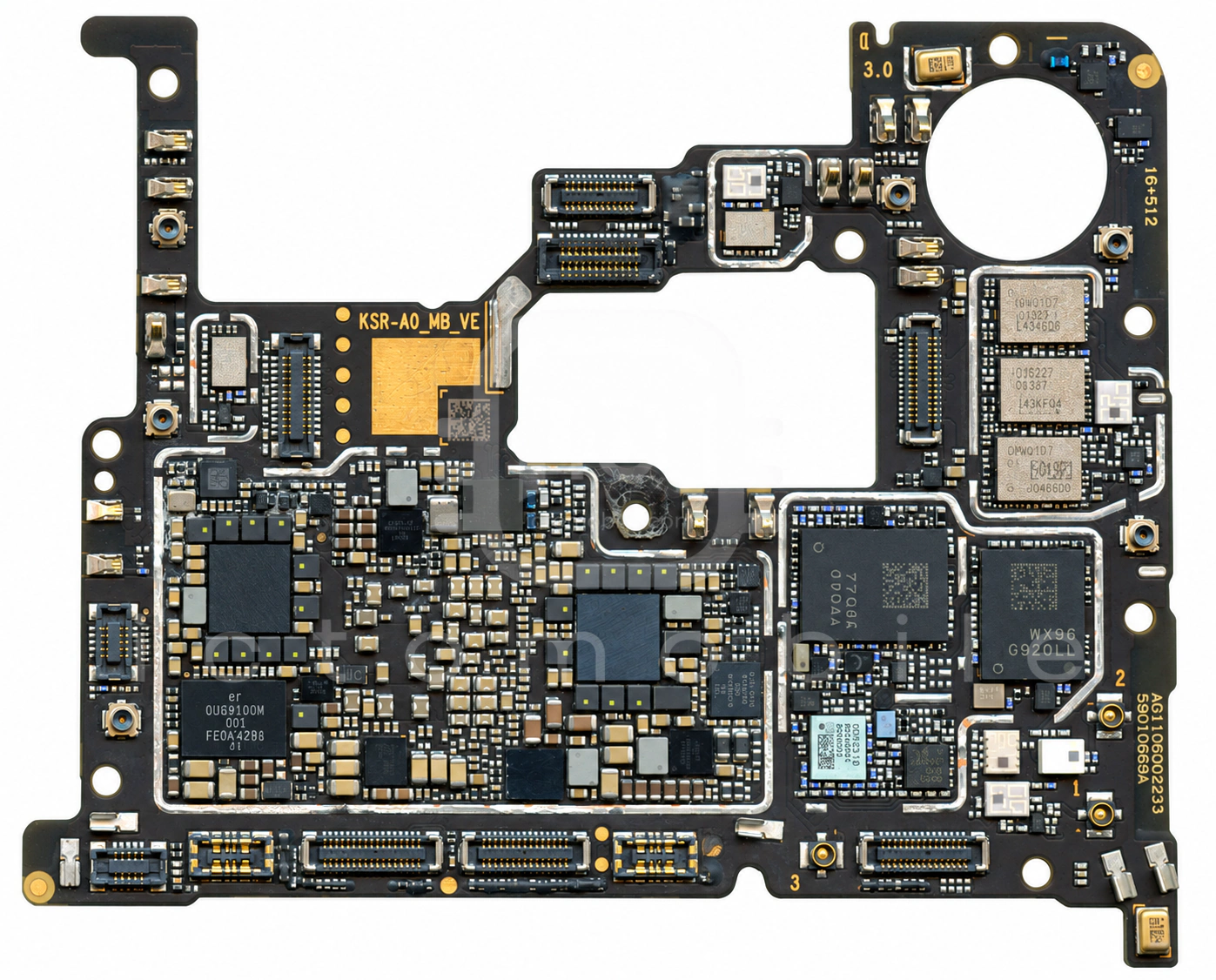

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۵ موقعیت از ۴۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMK8350بافر کلاکQUALCOMM Incorporated←
۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۴QPM5641سوئیچ آنتن 4GQUALCOMM Incorporated←
۵QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۶Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۷QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۸SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۹ESE1A044-256حافظه SSD (هارد)PHISON←
۱۰SN100TNFCNXP Semiconductors←
۱۱FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۱۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۳KTU1002EVAسوئیچ آنالوگKinetic Technologies←
۱۴QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۵QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۶WNM3060Aترانزیستور MosfetWILLSEMI←
۱۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۸QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۹WCN6851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۰QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۲۲PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۲۳QM45392ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۴AW8697FCRدرایور ویبراتورAwinic←
۲۵CS35L45آمپلی فایر صوتCirrus Logic←
۲۶CS35L45آمپلی فایر صوتCirrus Logic←
۲۷SMB1396شارژQUALCOMM Incorporated←
۲۸PM8350تغذیه (PMU)QUALCOMM Incorporated←
۲۹WCD9380Codec صوتQUALCOMM Incorporated←
۳۰WNM3060Aترانزیستور MosfetWILLSEMI←
۳۱SMB1396شارژQUALCOMM Incorporated←
۳۲KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۳K3LK6K60BM-BGCPحافظه RAMSamsung semiconductor←
۳۴BQ25790شارژTexas Instruments←
۳۵CSA37F61درایور کلیدهای لمسی (تاچ)CHIPSEA←
۳۶QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۷SMB1396شارژQUALCOMM Incorporated←
۳۸QM77033Dپاور آمپلی فایر GSM و 3G و 4GQORVO←
۳۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۴۰MAX77932BEWOتغذیه (PMU)Maxim←
۴۱QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۴۲QET6110ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۳SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۴۴PM8008تغذیه دوربینQUALCOMM Incorporated←
۴۵QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
