برد شیائومی Black Shark 4

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

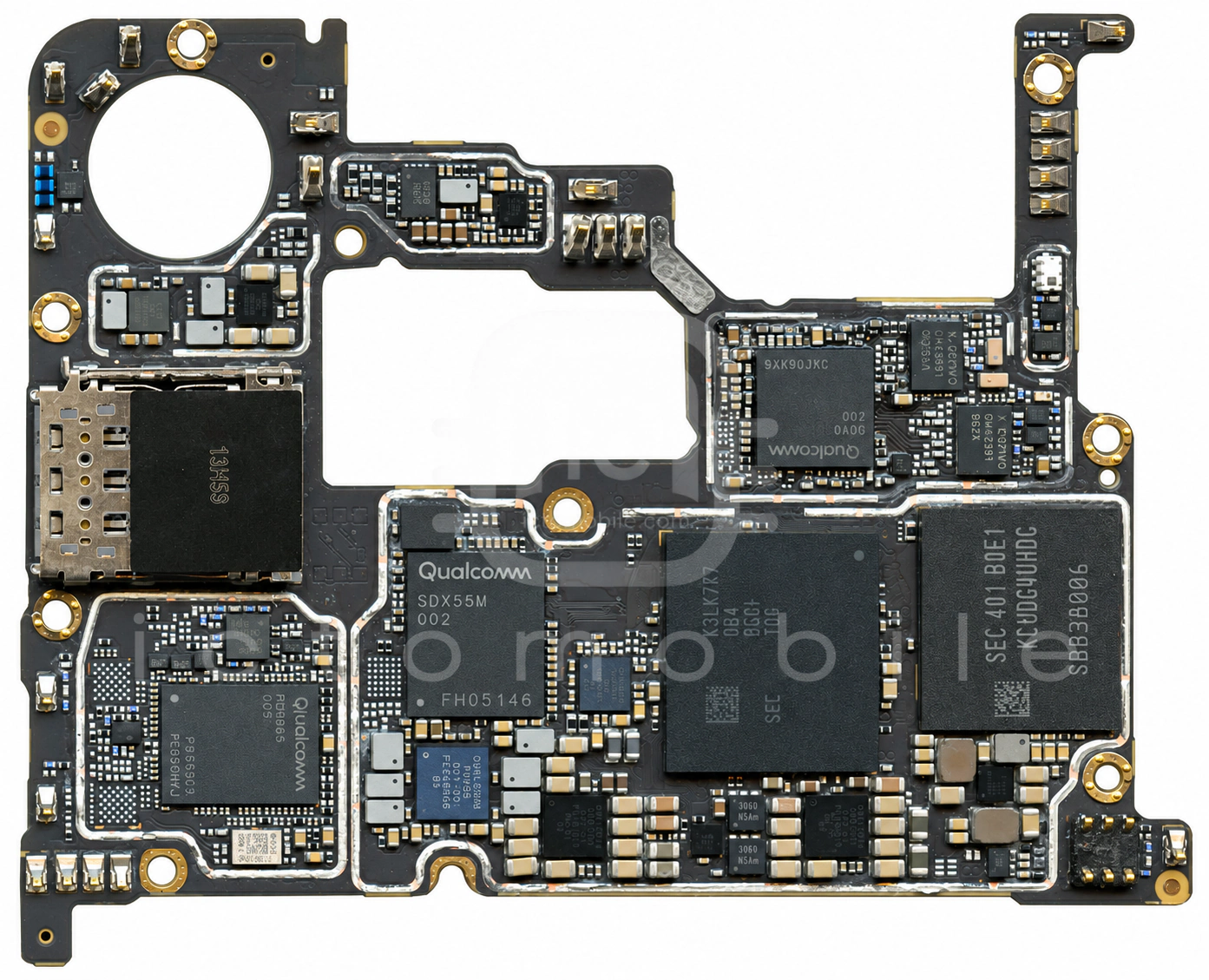

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

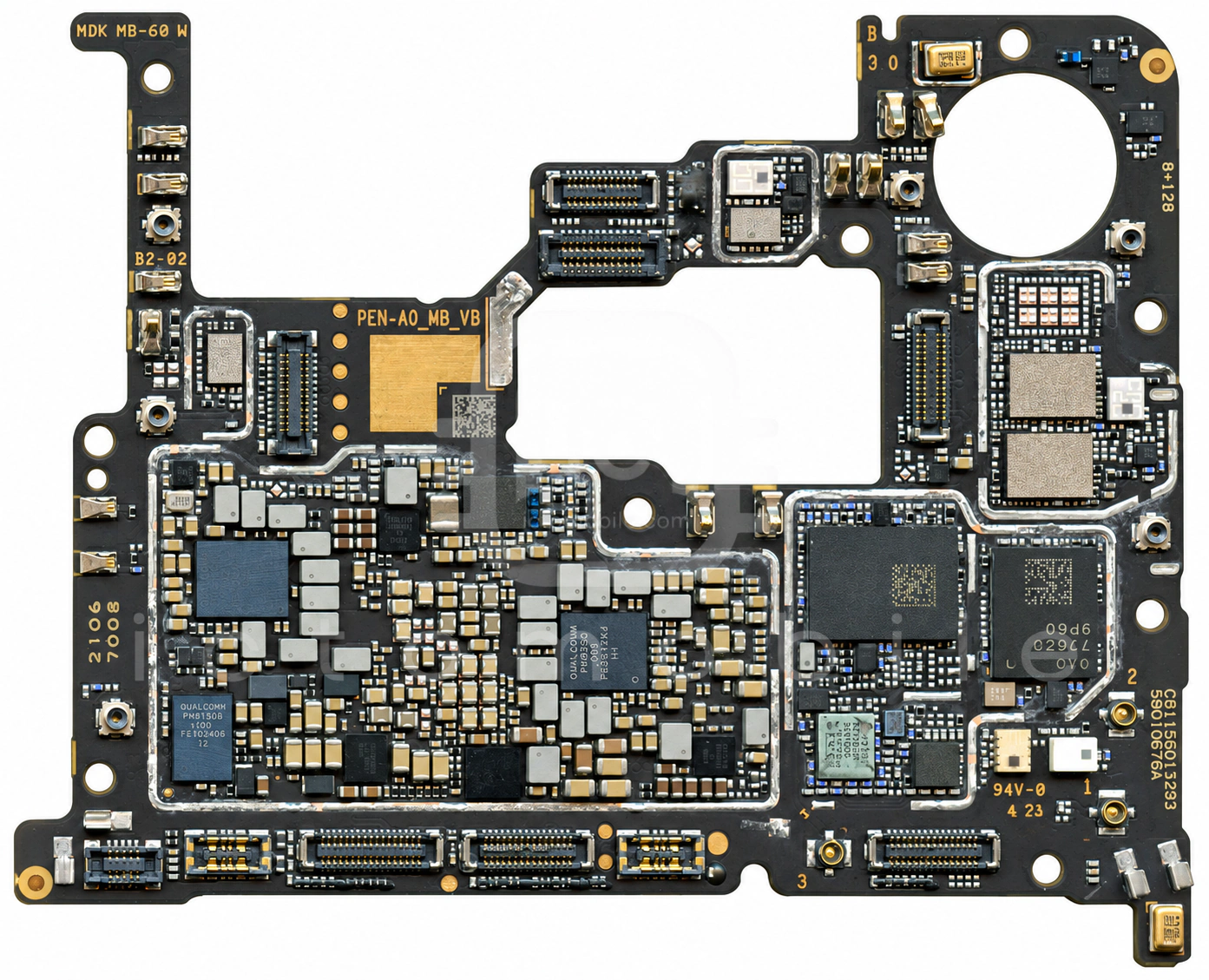

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۲SN100TNFCNXP Semiconductors←
۳Snapdragon 870 5G SM8250-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۴KTU1002EVAسوئیچ آنالوگKinetic Technologies←
۵SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۷K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۸QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۹SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۰QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۲WNM3060Aترانزیستور MosfetWILLSEMI←
۱۳AW8697FCRدرایور ویبراتورAwinic←
۱۴SMB1396شارژQUALCOMM Incorporated←
۱۵CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۶SMB1396شارژQUALCOMM Incorporated←
۱۷PMK8002بافر کلاکQUALCOMM Incorporated←
۱۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۰QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۱BQ25790شارژTexas Instruments←
۲۲QET6110ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۳WNM3060Aترانزیستور MosfetWILLSEMI←
۲۴QM45391آمپلی فایر کم نویز (LNA)QORVO←
۲۵QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۶FAN48610BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۷PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۲۸KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲۹QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۳۰PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۳۱QM77033Dپاور آمپلی فایر GSM و 3G و 4GQORVO←
۳۲QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۳QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۴MAX28200میکروکنترلرMaxim←
۳۵PM8250تغذیه (PMU)QUALCOMM Incorporated←
۳۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۷MAX77932BEWOتغذیه (PMU)Maxim←
۳۸QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۹PM8008تغذیه دوربینQUALCOMM Incorporated←
۴۰PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۴۱PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۴۲WCD9380Codec صوتQUALCOMM Incorporated←
