برد شیائومی Black Shark 3

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

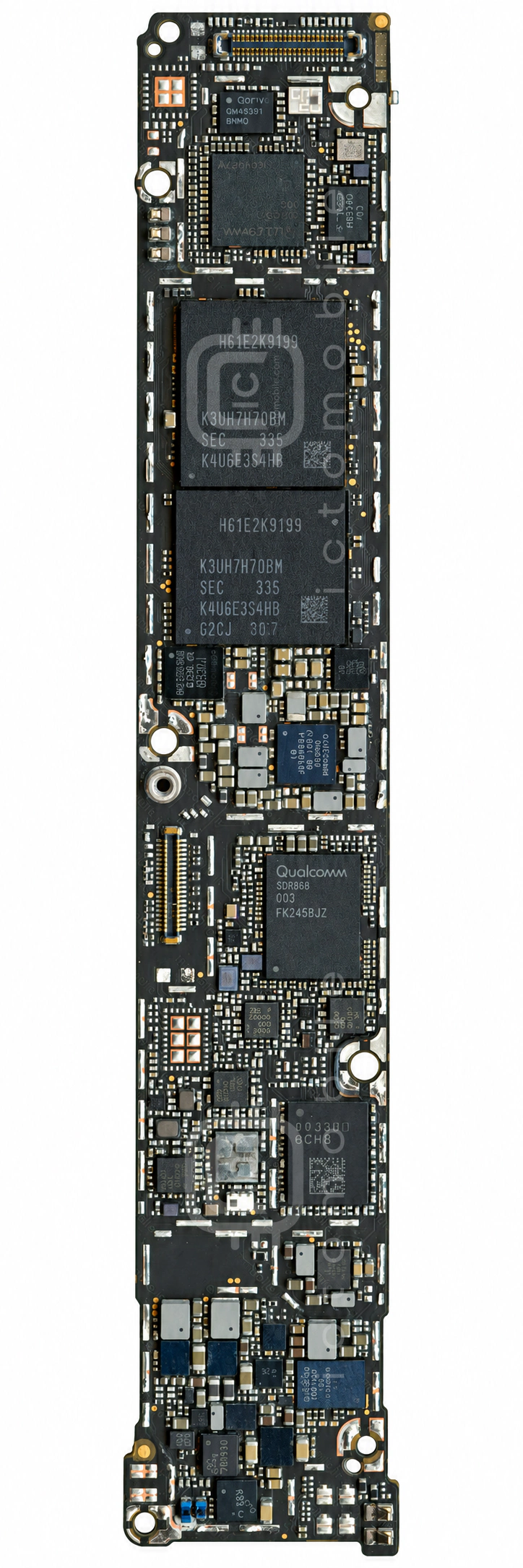

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

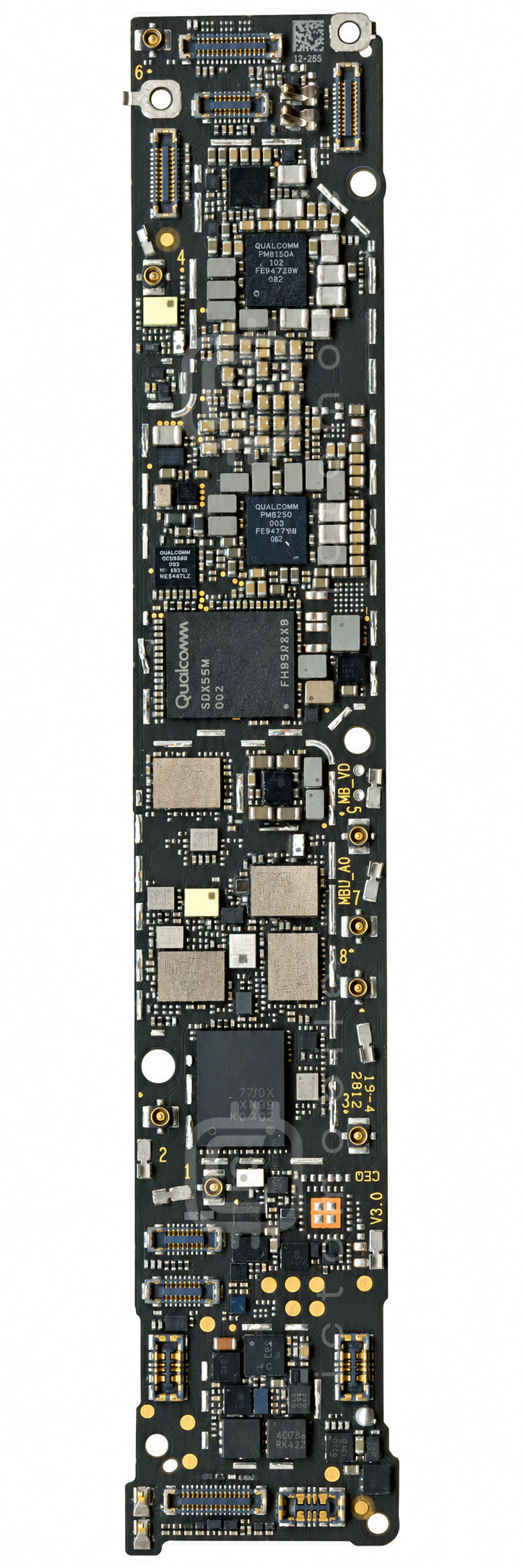

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۲QM77033Bپاور آمپلی فایر 3G و 4GQORVO←
۳KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←
۴QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۵QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۶NTTFS4C02Nترانزیستور MosfetON Semiconductor←
۷PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۸NTTFS4C02Nترانزیستور MosfetON Semiconductor←
۹SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۰PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۱QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۲PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۱۳QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۴QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۵Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۱۶QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۷RQ3C150BCترانزیستور MosfetROHM←
۱۸QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۰TPS61256A0کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۲PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۲۳QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۲۵WCD9380Codec صوتQUALCOMM Incorporated←
۲۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۷QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۸QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۹PM8009تغذیه دوربینQUALCOMM Incorporated←
۳۰QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۳۱SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۲ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
۳۳QM45391آمپلی فایر کم نویز (LNA)QORVO←
۳۴QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۵QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۳۶S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۳۷QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۸PMK8002بافر کلاکQUALCOMM Incorporated←
۳۹PX8578درایور تصویر LCDPixelworks←
۴۰ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
