برد آیفون 13 Pro Max

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

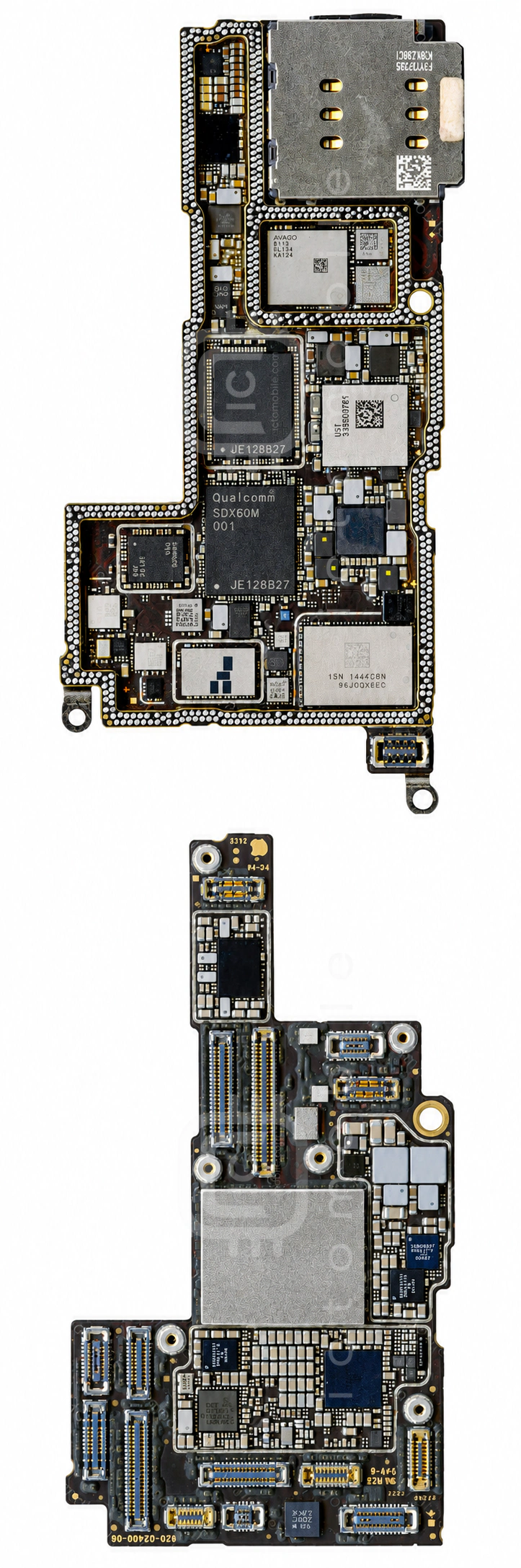

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

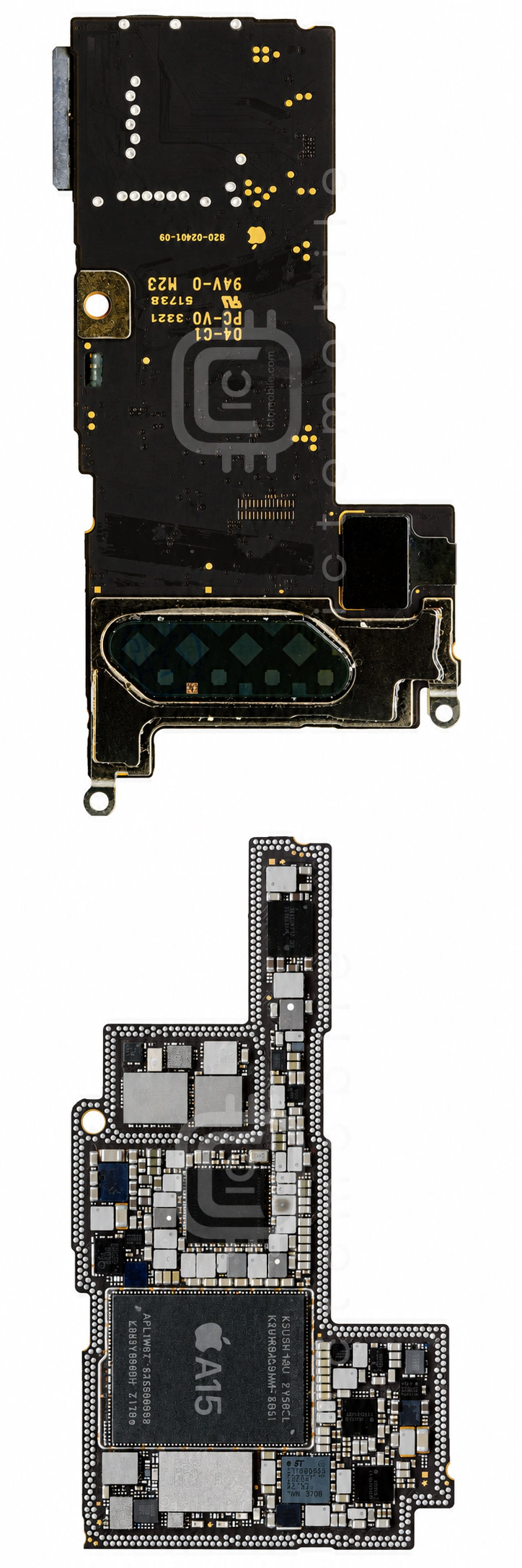

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۳ موقعیت از ۵۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CBTL1616A0درایور USB و شارژNXP Semiconductors←
۲QM81030APT (Average Power Tracking)QORVO←
۳338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۴PMX60تغذیه بخش BasebandQUALCOMM Incorporated←
۵CS42L77-SWZR-A1Codec صوتCirrus Logic←
۶CAT24C08C4Aحافظه EEPROMON Semiconductor←
۷600VNFCNXP Semiconductors←
۸339M00196ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Universal Scientific Industrial←
۹338S00762-A1تغذیه (PMU)Dialog←
۱۰LM3567A1درایور LED فلاش دوربینTexas Instruments←
۱۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۲FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۳SDX60MCPU بخش BasebandQUALCOMM Incorporated←
۱۴SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۱۵SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۶AFEM-8225ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۷PMK8002بافر کلاکQUALCOMM Incorporated←
۱۸SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۱۹SKY58270-17نامعلومSkyworks Solutions Inc←
۲۰STOCTحافظه EEPROMنامعلوم←
۲۱SKY51401ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۲CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۲۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۴KIC5223V278001WNA12126حافظه Nand Flash (هارد)KIOXIA←
۲۵AFEM-8215ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۶338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۲۷HSCDTD602A-29Aسنسور مغناطیسی قطب نما (Compass)نامعلوم←
۲۸SKY51401ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۹TPS65657B0تغذیه صفحه نمایشTexas Instruments←
۳۰AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۳۱STB601A05درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۳۲343S00511 (APL109B)تغذیه بخش ApplicationApple←
۳۳BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳۴338S00817تغذیه (PMU)Cirrus Logic←
۳۵ST33J1M3میکروکنترلرSTMicroelectronics←
۳۶210V2MUNFCNXP Semiconductors←
۳۷339S00761بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۳۸K3UHCHC0MM-BGCLحافظه RAMSamsung semiconductor←
۳۹338S00616تغذیه دوربینApple←
۴۰338S00762-A1تغذیه (PMU)Dialog←
۴۱A15 - APL1W07CPU بخش ApplicationApple←
۴۲338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۴۳SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴۴QM18839تیونر آنتن RFQORVO←
۴۵CD3710A1تغذیه (PMU)Texas Instruments←
۴۶QM81030APT (Average Power Tracking)QORVO←
۴۷338S00770-B0شارژDialog←
۴۸BCM59365EA1IUBGشارژ بی سیمBroadcom←
۴۹Sky57217ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۵۰SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۵۱QM18839تیونر آنتن RFQORVO←
۵۲QM76285ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵۳SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
