برد آیفون 13 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

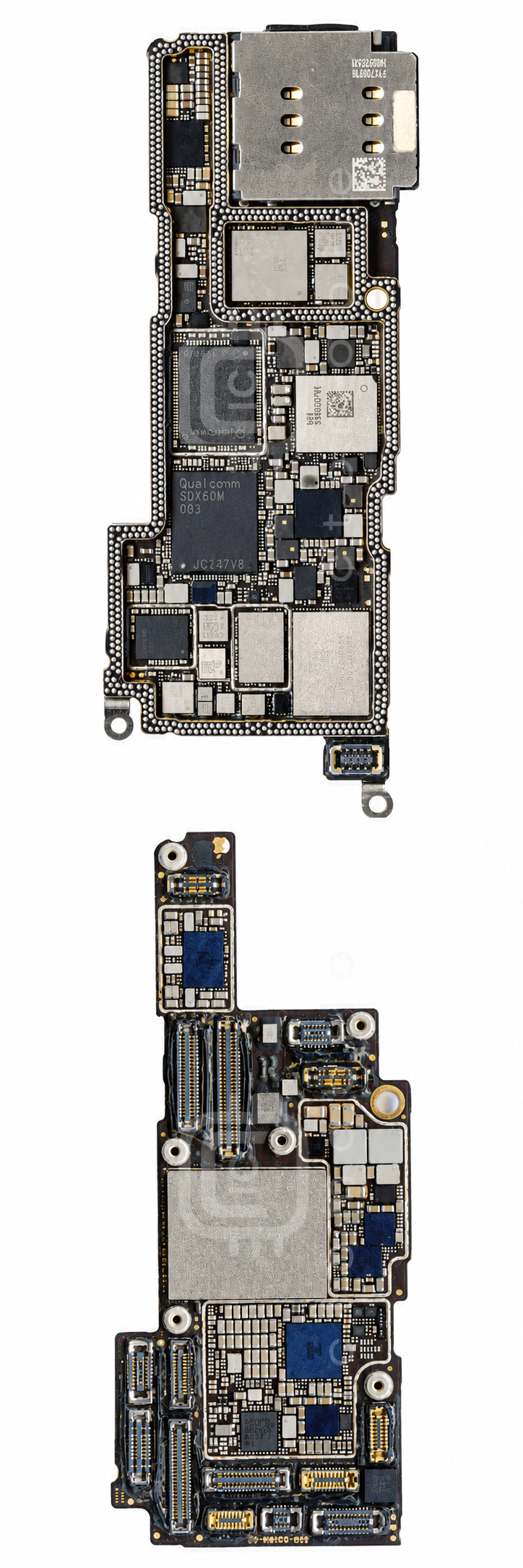

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

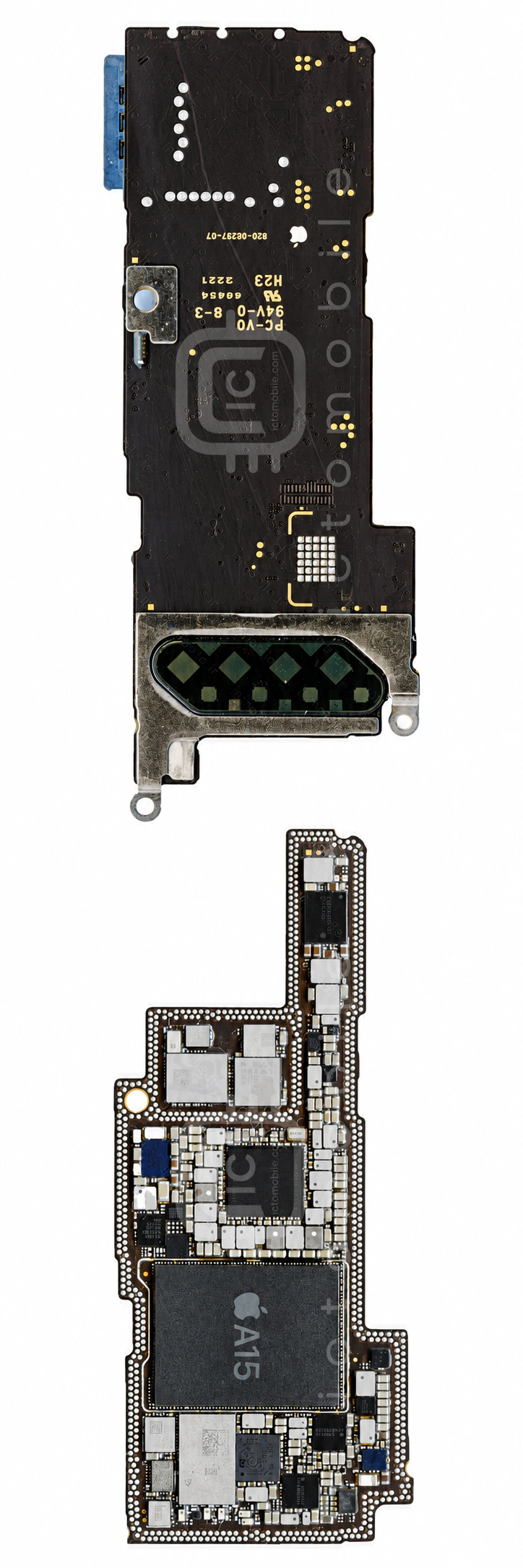

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۴ موقعیت از ۵۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱210V2MUNFCNXP Semiconductors←
۲HSCDTD602A-29Aسنسور مغناطیسی قطب نما (Compass)نامعلوم←
۳SKY51401ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۴SKY53838-17ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۵CAT24C08C4Aحافظه EEPROMON Semiconductor←
۶338S00762-A1تغذیه (PMU)Dialog←
۷TPS65657B0تغذیه صفحه نمایشTexas Instruments←
۸BCM59365EA1IUBGشارژ بی سیمBroadcom←
۹QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۰AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۱۱SKY58270-17نامعلومSkyworks Solutions Inc←
۱۲338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۳SDX60MCPU بخش BasebandQUALCOMM Incorporated←
۱۴ST33J1M3میکروکنترلرSTMicroelectronics←
۱۵QM18839تیونر آنتن RFQORVO←
۱۶Sky57217ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۷SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۱۸SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۱۹339M00196ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Universal Scientific Industrial←
۲۰AFEM-8225ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۱LM3567A1درایور LED فلاش دوربینTexas Instruments←
۲۲CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۲۳SKY51401ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۴SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۲۵SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۶QM76285ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۷STB601A05درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۲۸AFEM-8215ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۹PMK8002بافر کلاکQUALCOMM Incorporated←
۳۰338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۳۱600VNFCNXP Semiconductors←
۳۲338S00770-B0شارژDialog←
۳۳338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۳۴338S00762-A1تغذیه (PMU)Dialog←
۳۵SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۶QM81030APT (Average Power Tracking)QORVO←
۳۷339S00761بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۳۸338S00616تغذیه دوربینApple←
۳۹CBTL1616A0درایور USB و شارژNXP Semiconductors←
۴۰A15 - APL1W07CPU بخش ApplicationApple←
۴۱BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۴۲FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۴۳343S00511 (APL109B)تغذیه بخش ApplicationApple←
۴۴SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۴۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۶PMX60تغذیه بخش BasebandQUALCOMM Incorporated←
۴۷STOCTحافظه EEPROMنامعلوم←
۴۸H9HKNNNEDMMVHR-NEHحافظه RAMSkhynix←
۴۹CD3710A1تغذیه (PMU)Texas Instruments←
۵۰338S00817تغذیه (PMU)Cirrus Logic←
۵۱QM81030APT (Average Power Tracking)QORVO←
۵۲KIC5223V278001WNA12126حافظه Nand Flash (هارد)KIOXIA←
۵۳CS42L77-SWZR-A1Codec صوتCirrus Logic←
۵۴QM18839تیونر آنتن RFQORVO←
