برد آیفون 13

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

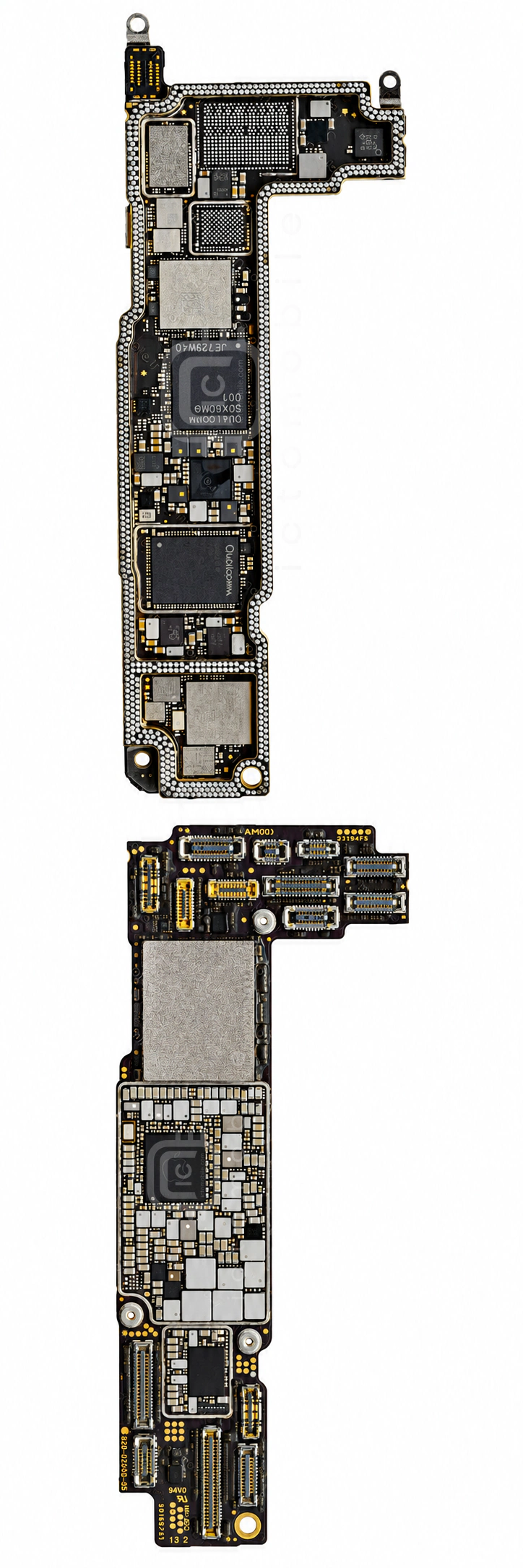

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

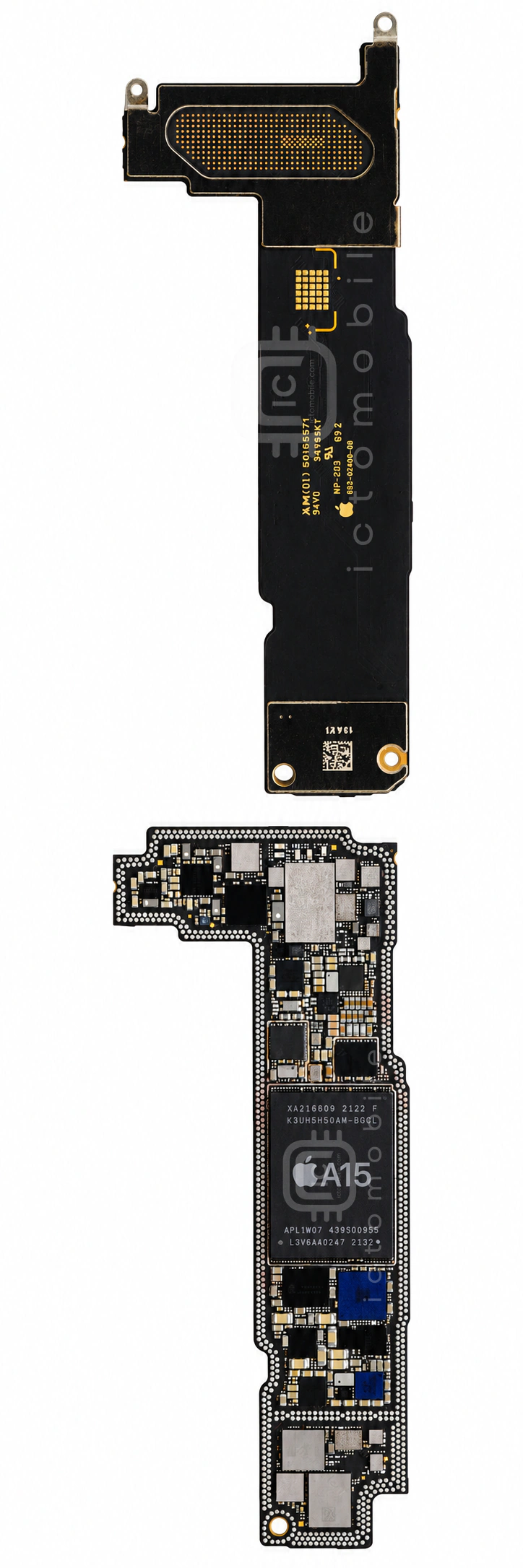

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۰ موقعیت از ۵۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۲BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳338S00817تغذیه (PMU)Cirrus Logic←
۴SKY53802سوئیچ آنتن DiversitySkyworks Solutions Inc←
۵QM81030APT (Average Power Tracking)QORVO←
۶TPS61280Aکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸QM18839تیونر آنتن RFQORVO←
۹338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۰Sky57217ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۱AFEM-8225ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۲CS42L77-SWZR-A1Codec صوتCirrus Logic←
۱۳SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۴STB601A05درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۱۵A15 - APL1W07CPU بخش ApplicationApple←
۱۶338S00770-B0شارژDialog←
۱۷BCM59365EA1IUBGشارژ بی سیمBroadcom←
۱۸338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۹338S00762-A1تغذیه (PMU)Dialog←
۲۰QM81030APT (Average Power Tracking)QORVO←
۲۱CAT24C08C4Aحافظه EEPROMON Semiconductor←
۲۲SKY58276-17ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۳QM76285ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۴FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۲۵AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۲۶STOCTحافظه EEPROMنامعلوم←
۲۷339S00761بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۲۸600VNFCNXP Semiconductors←
۲۹SKY51401ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۰AFEM-8215ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۱TPS65656A2E2تغذیه صفحه نمایشTexas Instruments←
۳۲CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۳۳K3UH5H50AM-BGCLحافظه RAMSamsung semiconductor←
۳۴QM18839تیونر آنتن RFQORVO←
۳۵SKY53838-17ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۶343S00511 (APL109B)تغذیه بخش ApplicationApple←
۳۷LM3567A1درایور LED فلاش دوربینTexas Instruments←
۳۸SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۳۹QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۰HSCDTD602A-29Aسنسور مغناطیسی قطب نما (Compass)نامعلوم←
۴۱PMX60تغذیه بخش BasebandQUALCOMM Incorporated←
۴۲SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۴۳338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۴۴PMK8002بافر کلاکQUALCOMM Incorporated←
۴۵CBTL1616A0درایور USB و شارژNXP Semiconductors←
۴۶SDX60MCPU بخش BasebandQUALCOMM Incorporated←
۴۷KIC5223V278001WNA12126حافظه Nand Flash (هارد)KIOXIA←
۴۸210V2MUNFCNXP Semiconductors←
۴۹338S00616تغذیه دوربینApple←
۵۰SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
