برد آیفون 13 mini

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

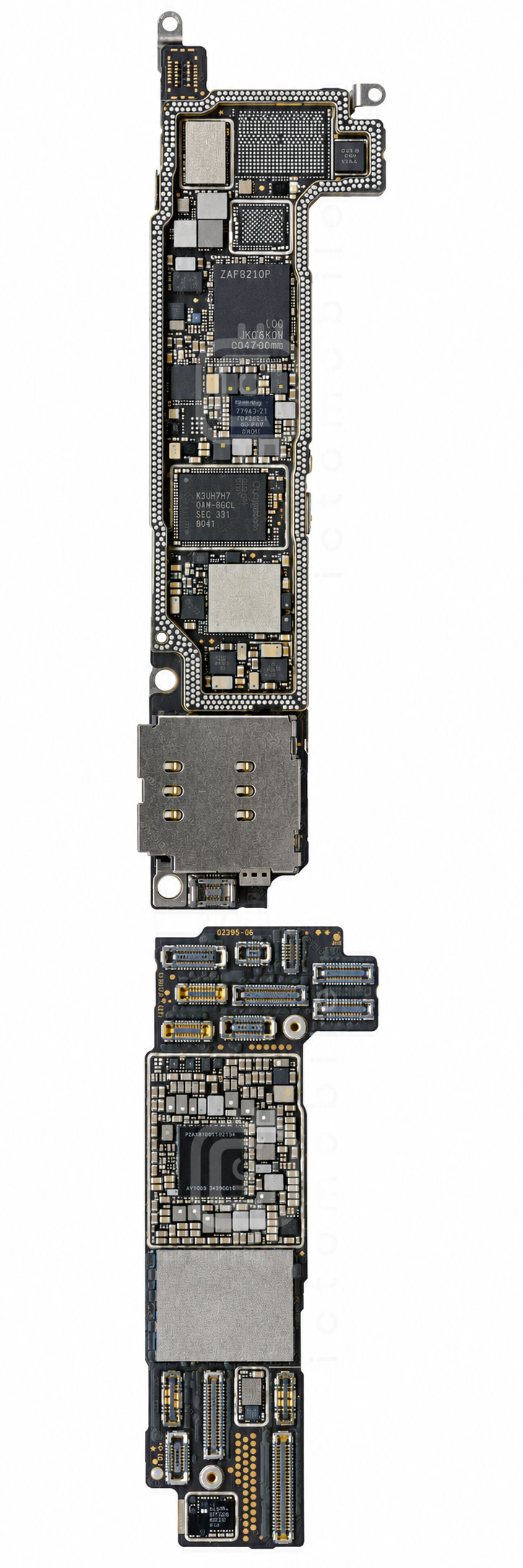

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

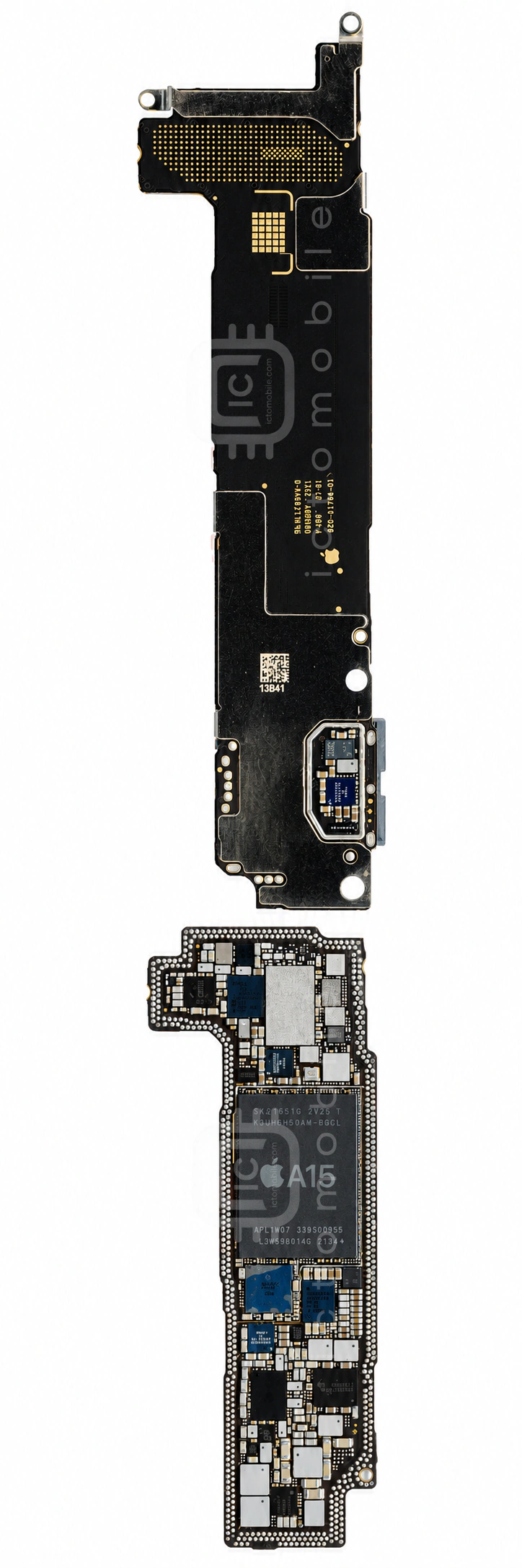

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۲338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۳PMK8002بافر کلاکQUALCOMM Incorporated←
۴343S00511 (APL109B)تغذیه بخش ApplicationApple←
۵S2DOS24تغذیه صفحه نمایشSamsung semiconductor←
۶FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۷AFEM-8225ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۸QM81030APT (Average Power Tracking)QORVO←
۹QM81030APT (Average Power Tracking)QORVO←
۱۰338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۱338S00817تغذیه (PMU)Cirrus Logic←
۱۲SDX60MCPU بخش BasebandQUALCOMM Incorporated←
۱۳339S00761بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۱۴PMX60تغذیه بخش BasebandQUALCOMM Incorporated←
۱۵CAT24C08C4Aحافظه EEPROMON Semiconductor←
۱۶STOCTحافظه EEPROMنامعلوم←
۱۷QM18839تیونر آنتن RFQORVO←
۱۸338S00616تغذیه دوربینApple←
۱۹HSCDTD602A-29Aسنسور مغناطیسی قطب نما (Compass)نامعلوم←
۲۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۱CBTL1616A0درایور USB و شارژNXP Semiconductors←
۲۲SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۲۳338S00762-A1تغذیه (PMU)Dialog←
۲۴SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۵KIC5223V278001WNA12126حافظه Nand Flash (هارد)KIOXIA←
۲۶BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۲۷338S00770-B0شارژDialog←
۲۸K3UH5H50AM-BGCLحافظه RAMSamsung semiconductor←
۲۹SKY53838-17ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۰QM18839تیونر آنتن RFQORVO←
۳۱CS42L77-SWZR-A1Codec صوتCirrus Logic←
۳۲QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۳SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۳۴SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۳۵A15 - APL1W07CPU بخش ApplicationApple←
۳۶BCM59365EA1IUBGشارژ بی سیمBroadcom←
۳۷CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۳۸LM3567A1درایور LED فلاش دوربینTexas Instruments←
۳۹AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۴۰STB601A05درایور دات پروژکتور (Dot Projector)STMicroelectronics←
