برد شیائومی Redmi K40 Gaming

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

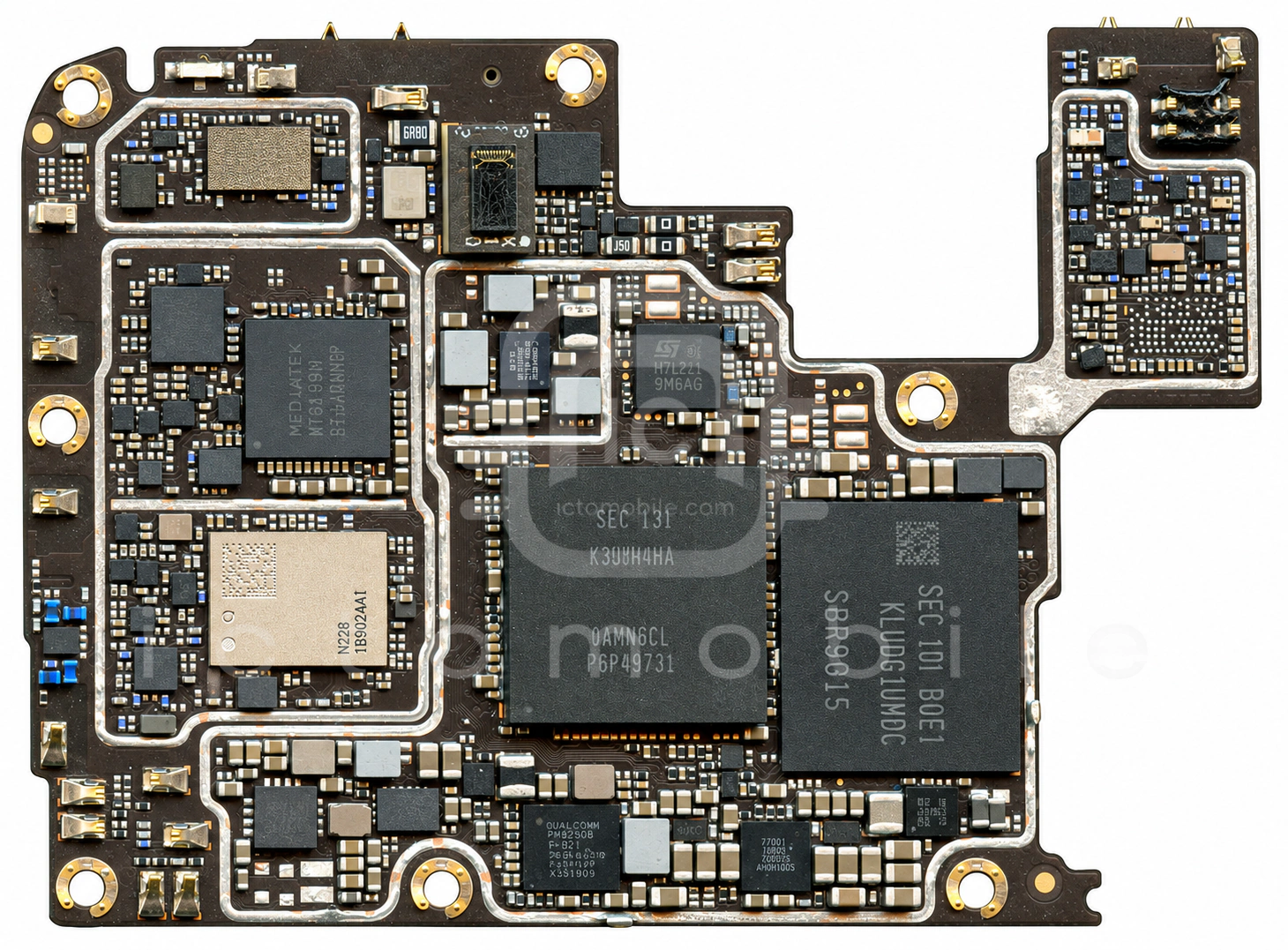

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

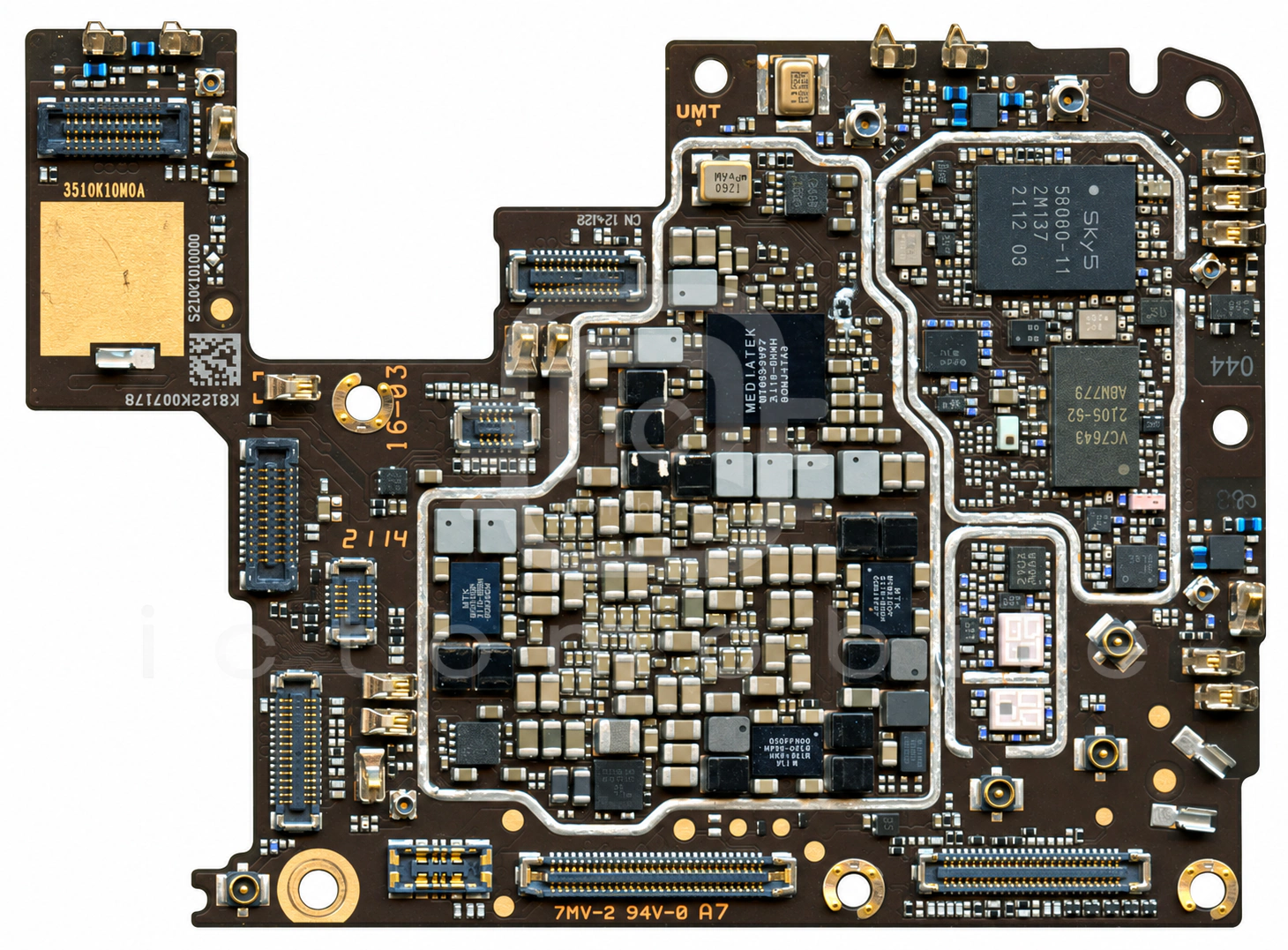

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱XMUSB350درایور USBنامعلوم←
۲PMDXB600UNEترانزیستور MosfetNexperia←
۳KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۴MT6315GPتغذیه (PMU)Mediatek←
۵QM12114سوئیچ SP4TQORVO←
۶NT50372Sتغذیه صفحه نمایشNovaTek←
۷MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۸WL2866Dتغذیه دوربینOmniVision←
۹WL2866Dتغذیه دوربینOmniVision←
۱۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۱VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۲MT6691OTPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۳K3UHAHA0AM-AGCLحافظه RAMSamsung semiconductor←
۱۴SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۵SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۶MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۷Dimensity 1300 MT6893ZCPU بخش Application و BasebandMediatek←
۱۸CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۹ST54HNFCSTMicroelectronics←
۲۰MT6680Pرگولاتور ولتاژ LDOMediatek←
۲۱QM13025سوئیچ SP4TQORVO←
۲۲MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۳ET53618YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۴MT6360PPتغذیه (PMU)Mediatek←
۲۵QM12114سوئیچ SP4TQORVO←
۲۶AW15045FDRآمپلی فایر GPSAwinic←
۲۷QM13146سوئیچ آنتنQORVO←
۲۸MT6315RPتغذیه (PMU)Mediatek←
۲۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۰MT6691SVPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۳۱AW15045FDRآمپلی فایر GPSAwinic←
۳۲AW2028HFCRدرایور RGB LEDAwinic←
۳۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۴MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳۵AW8697FCRدرایور ویبراتورAwinic←
۳۶QM13124Cسوئیچ آنتنQORVO←
۳۷QM11033Aسوئیچ SP3TQORVO←
۳۸QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۹QM11033Aسوئیچ SP3TQORVO←
۴۰SC8551CFFRشارژSOUTHCHIP←
۴۱MT6308HPردیاب پوش توان (EPT)Mediatek←
۴۲MT6315BPتغذیه (PMU)Mediatek←
۴۳MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۴۴MT6359VPPتغذیه (PMU) و Codec صوتMediatek←
۴۵MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۴۶MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۴۷SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴۸SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۴۹QM13124Cسوئیچ آنتنQORVO←
