برد شیائومی Redmi K40 Pro (3510K11M0A)

3510K11M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

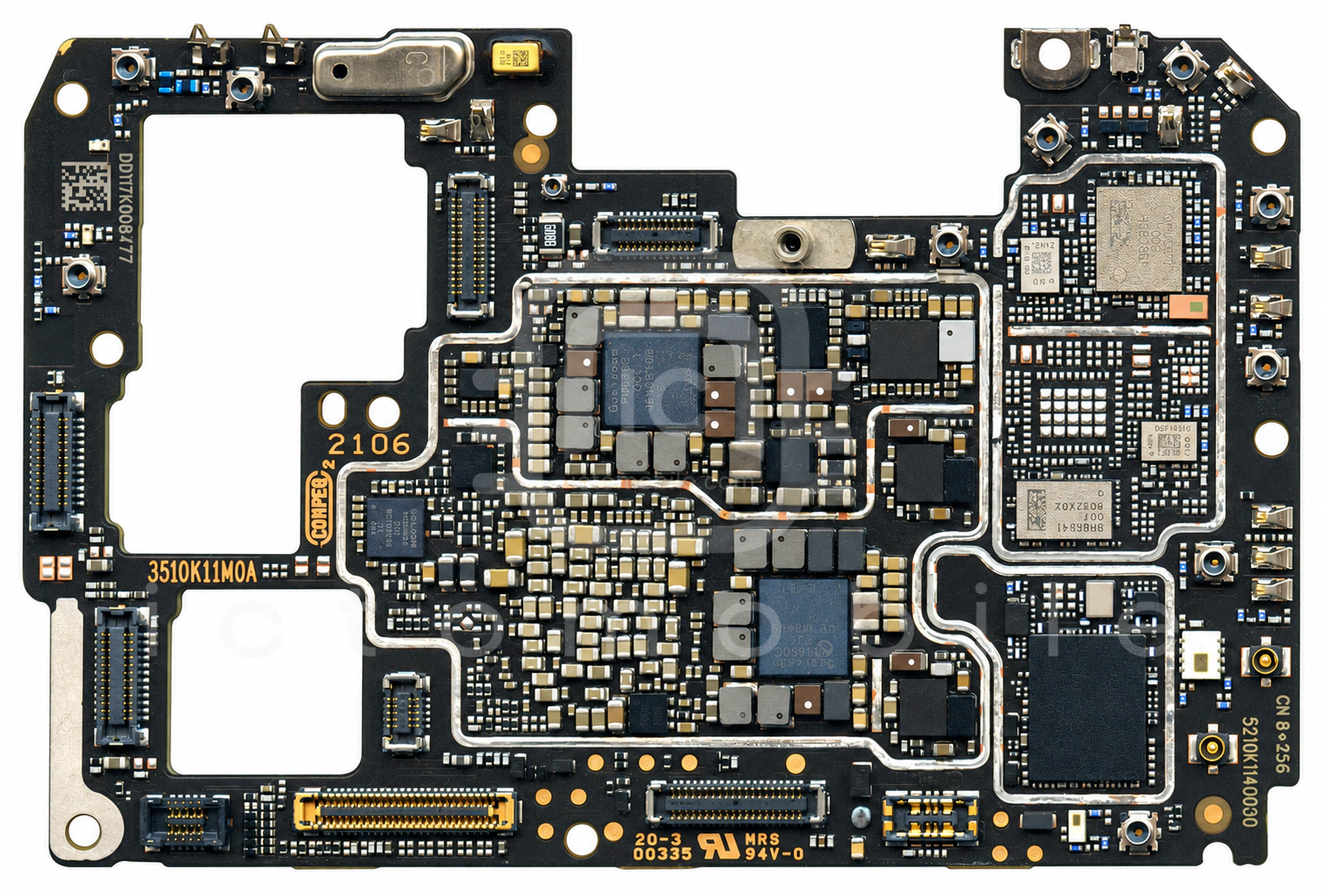

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

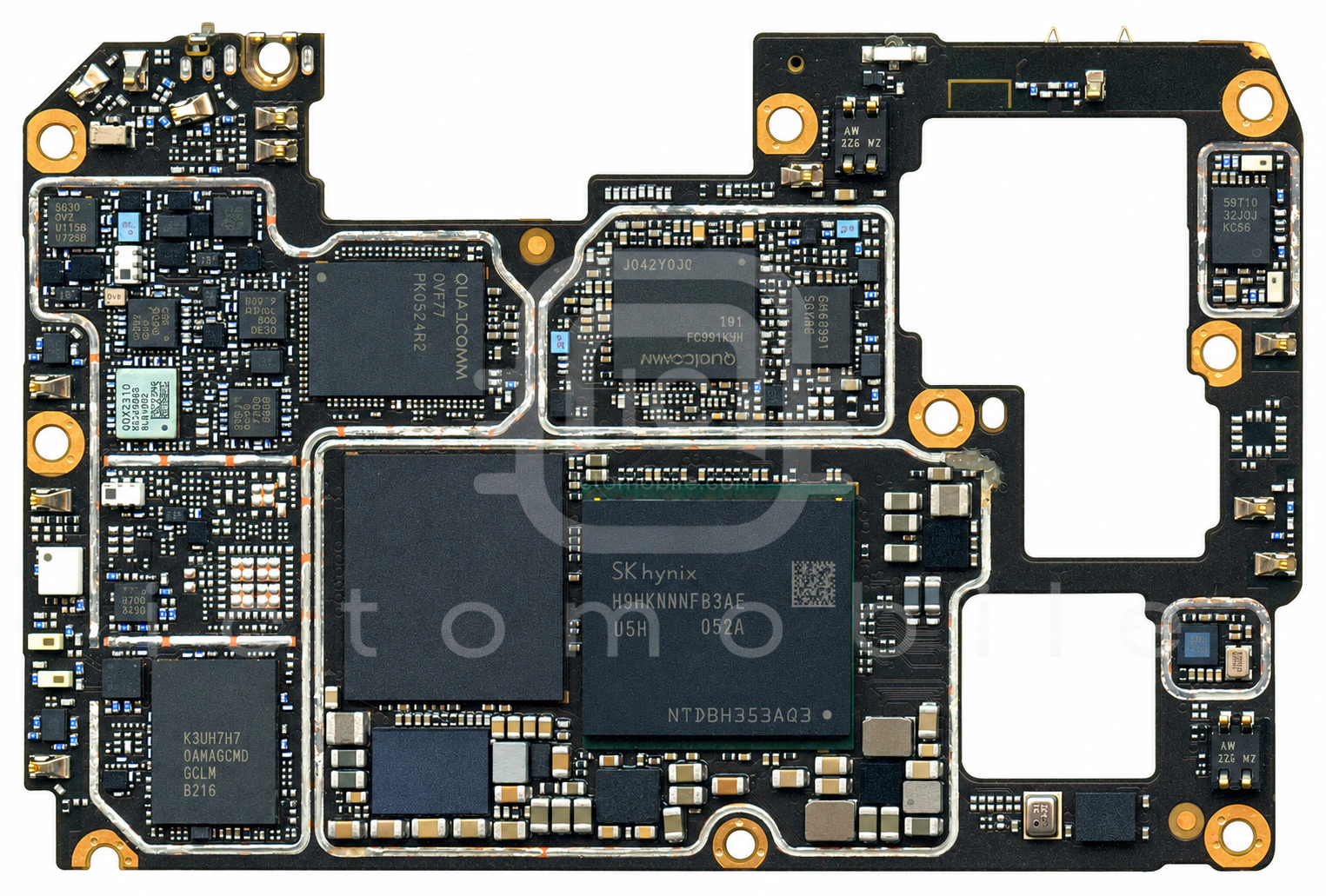

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۷ موقعیت از ۵۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۲WCD9380Codec صوتQUALCOMM Incorporated←
۳QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴QM45392ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۵MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۶QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۷SAWFD1G84AA0F0Aفیلتر RFMurata←
۸WNM3060Aترانزیستور MosfetWILLSEMI←
۹MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۰QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۱QM12114سوئیچ SP4TQORVO←
۱۲QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۳QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۴WCN6851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵QPM5577ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۶HL5280درایور USB Type-CHalo Microelectronics←
۱۷SAFFB1G90KA0F0Aفیلتر RFMurata←
۱۸PM8350تغذیه (PMU)QUALCOMM Incorporated←
۱۹BQ25968شارژTexas Instruments←
۲۰QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۱MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۲۲QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۳QM13346سوئیچ SP4TQORVO←
۲۴SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۵QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۶CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۷MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۲۸PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۲۹PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۱SAWFD1G84AA0F0Aفیلتر RFMurata←
۳۲QPM5541ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۳SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۳۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۵SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۳۶MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۳۷PM8008تغذیه دوربینQUALCOMM Incorporated←
۳۸MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۳۹KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۴۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۱MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۴۲QM11033Aسوئیچ SP3TQORVO←
۴۳Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۴۴MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۴۵PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۴۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۷SKY58091-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۴۸SN100TNFCNXP Semiconductors←
۴۹H9JKNNNFB3AE-CRN6Hحافظه RAMSkhynix←
۵۰BMP280سنسور فشار جو (Barometer)Bosch←
۵۱QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۵۲QM13124Cسوئیچ آنتنQORVO←
۵۳PMK8350بافر کلاکQUALCOMM Incorporated←
۵۴QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۵۵SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۵۶BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۵۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
