برد شیائومی Redmi Note 10 5G

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

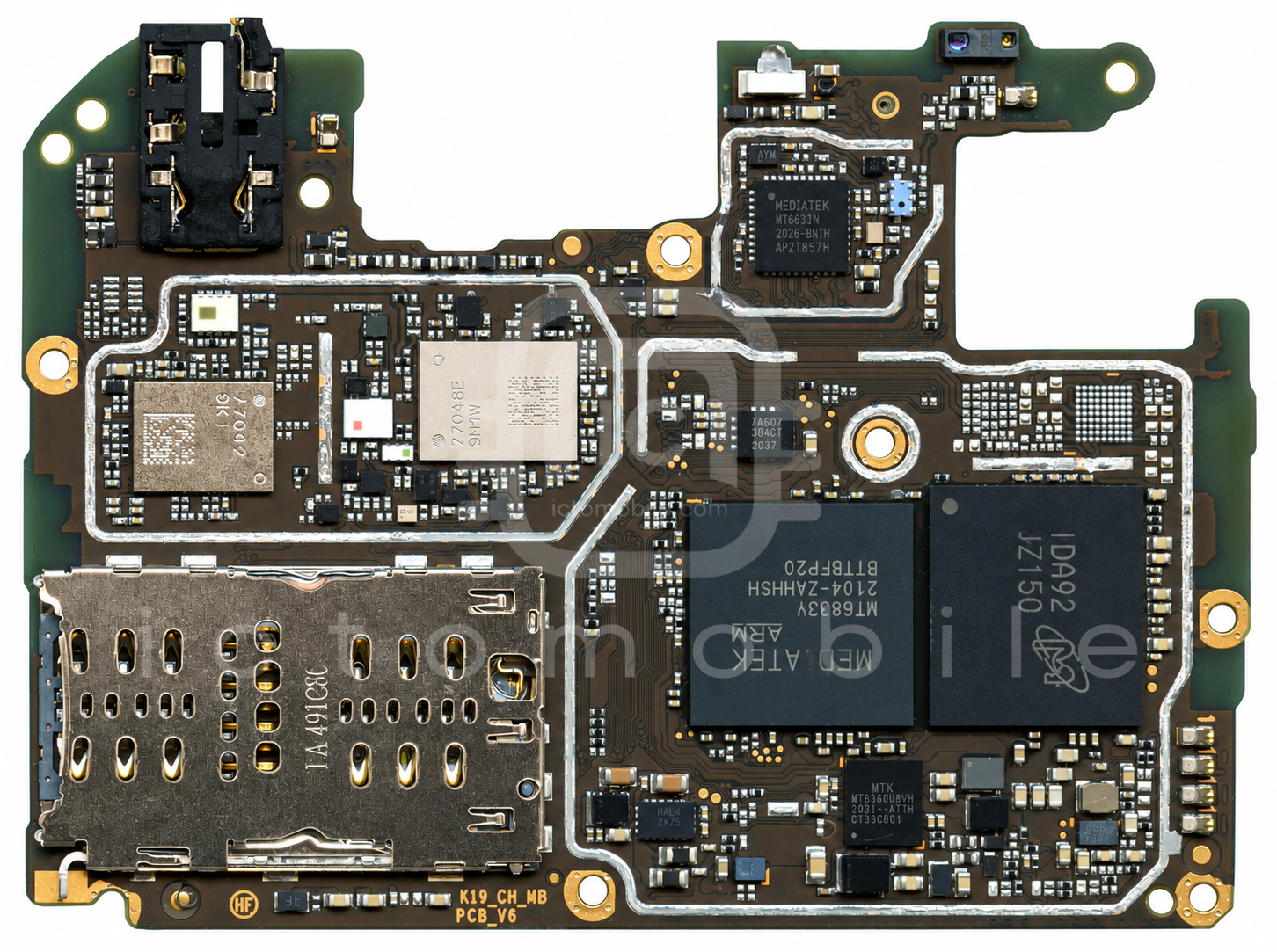

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

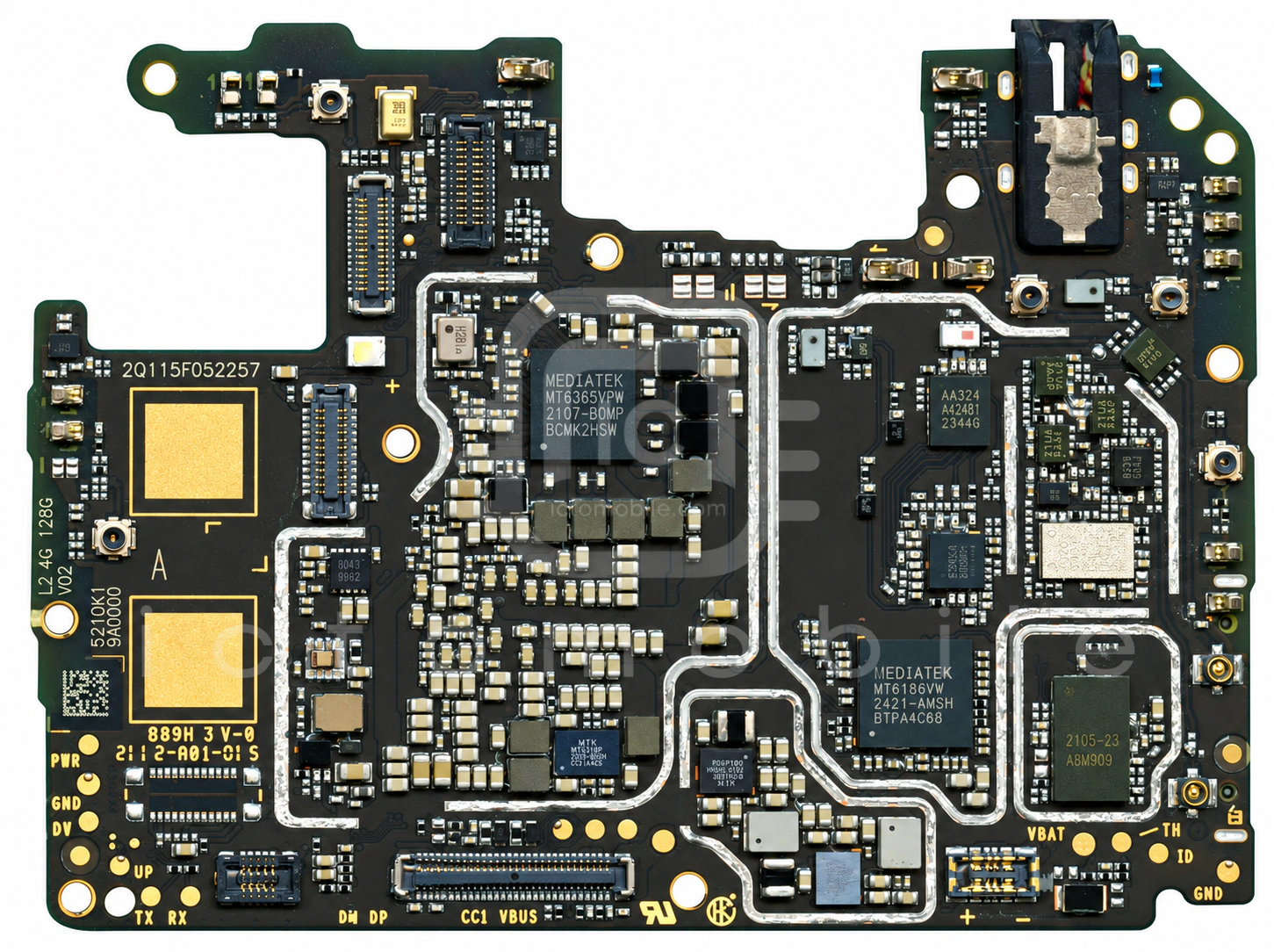

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲MT6308MPردیاب پوش توان (EPT)Mediatek←
۳QM13124Cسوئیچ آنتنQORVO←
۴KM2H7001CM-B518حافظه UFS (هارد)Samsung semiconductor←
۵QM11022سوئیچ آنتنQORVO←
۶AW5005DNRفیلتر مسیر GPSAwinic←
۷FPF2280BUCXمحافظ اضافه ولتاژON Semiconductor←
۸MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۹MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۱۰MXD8542Xسوئیچ آنتن DiversityMAXSCEND←
۱۱LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۱۲MT6365VPWتغذیه (PMU)Mediatek←
۱۳MT6360UPتغذیه و شارژMediatek←
۱۴AW87559FCRآمپلی فایر صوتAwinic←
۱۵MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۶QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۷ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۸WL2866Dتغذیه دوربینOmniVision←
۱۹Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←
۲۰MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۱MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۲QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲۳MXD8543Cتیونر آنتن RFMAXSCEND←
۲۴WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۵MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۲۶VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۲۷MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۸MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۲۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۰MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳۱MXD8638Cسوئیچ SP3TMAXSCEND←
۳۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳۳MT6315NPتغذیه (PMU)Mediatek←
۳۴QM13124Cسوئیچ آنتنQORVO←
۳۵NT50358ACGتغذیه صفحه نمایشNovaTek←
۳۶MT6308MPردیاب پوش توان (EPT)Mediatek←
۳۷AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
