برد شیائومی Mi 11 Youth

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

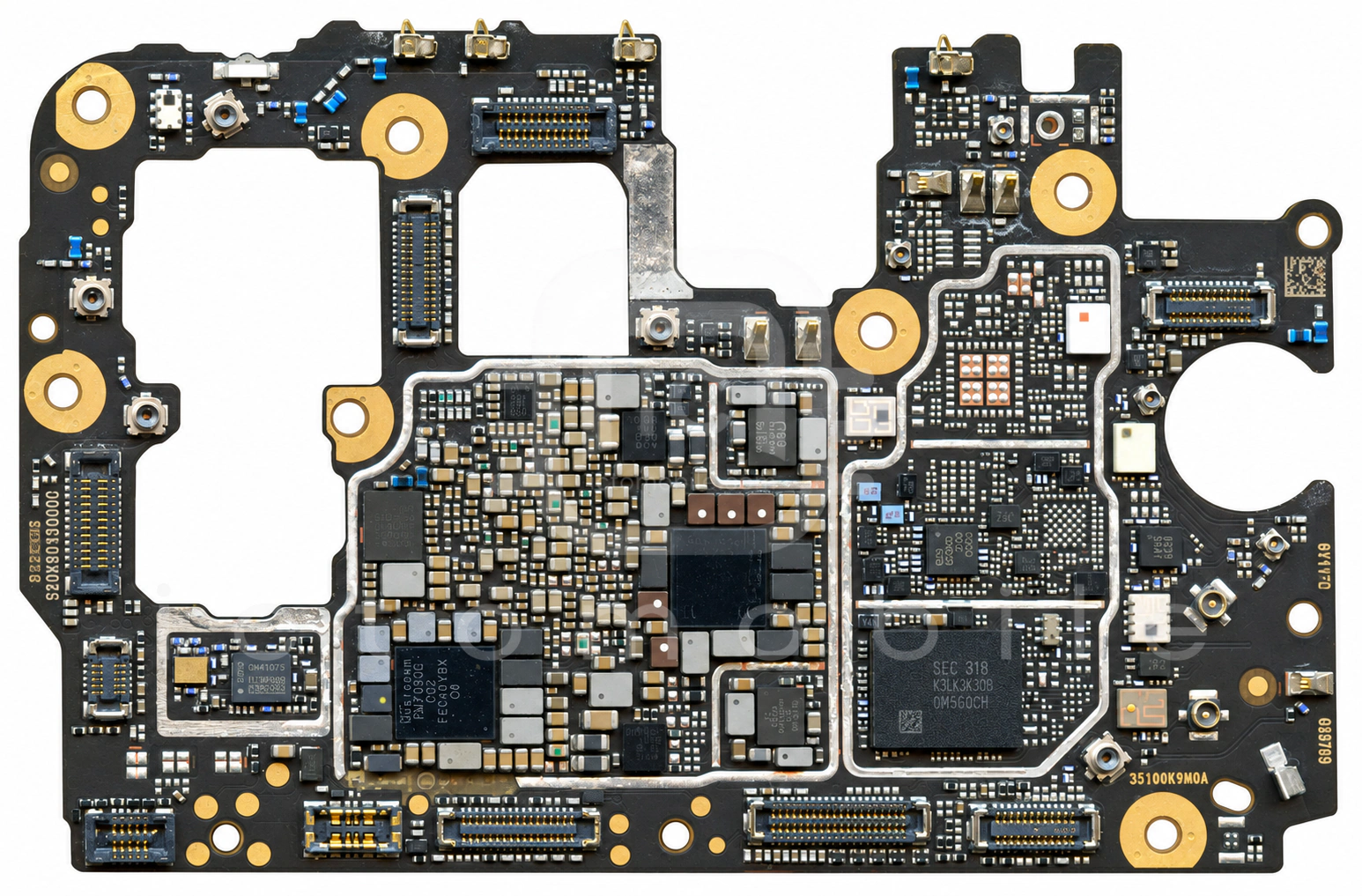

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

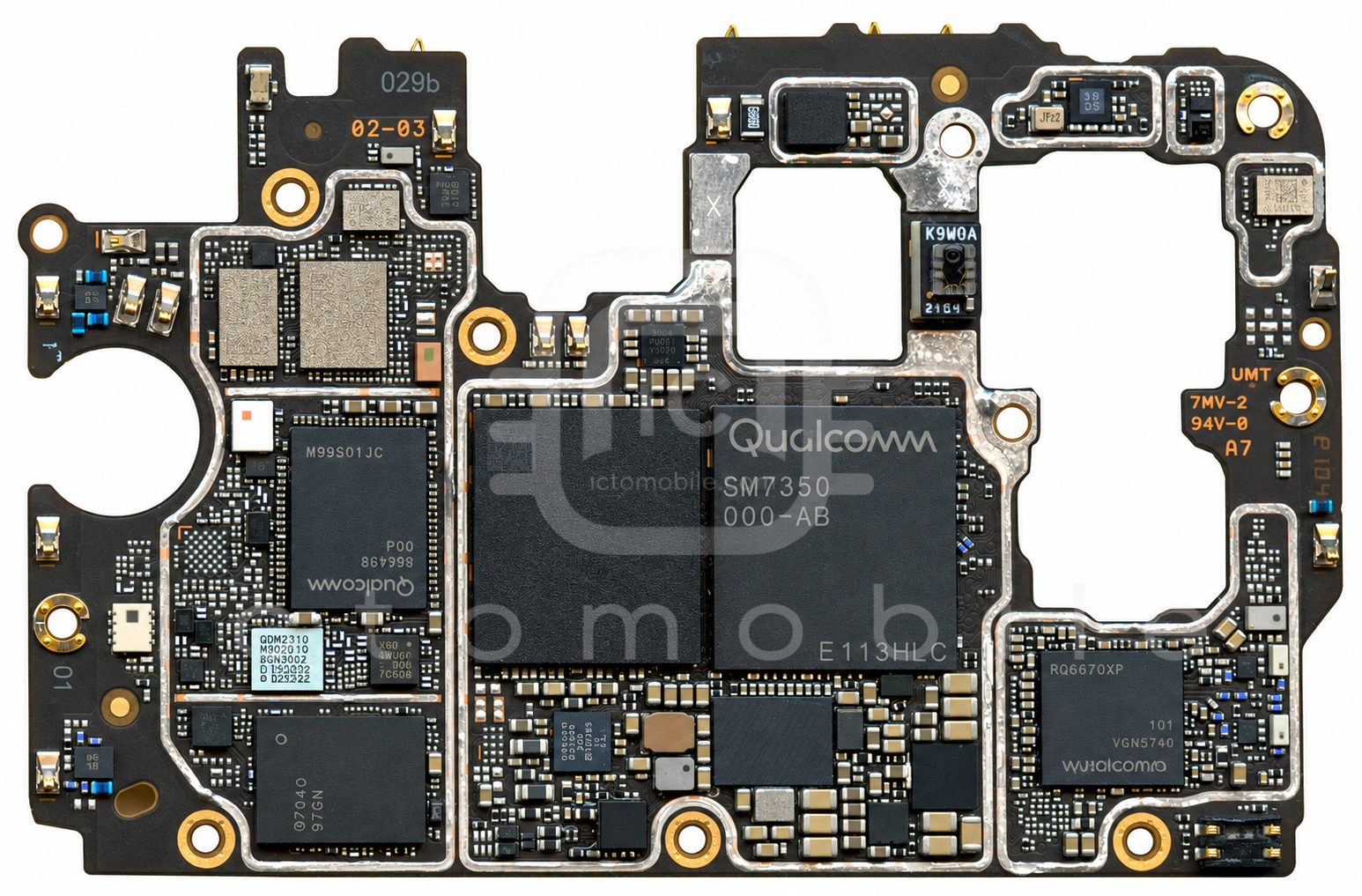

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴QPM5577ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵QXM1075Aسوئیچ آنتن بلوتوث و وای فای (wifi)QUALCOMM Incorporated←
۶QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۷PMK7350بافر کلاکQUALCOMM Incorporated←
۸PM8008تغذیه دوربینQUALCOMM Incorporated←
۹QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۰QM11033Aسوئیچ SP3TQORVO←
۱۱QM12114سوئیچ SP4TQORVO←
۱۲WL2831D105-4رگولاتور ولتاژ LDOWILLSEMI←
۱۳SAWFD1G84AA0F0Aفیلتر RFMurata←
۱۴PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۱۵QAT3518تیونر آنتن RFQUALCOMM Incorporated←
۱۶QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۷ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۱۸MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۹QPM5541ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۲PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۲۳H9HQ15AFAMBDAR-KEMحافظه uMCP (هارد)Skhynix←
۲۴QM12114سوئیچ SP4TQORVO←
۲۵QAT3555تیونر آنتن RFQUALCOMM Incorporated←
۲۶DMT35M4LFDFترانزیستور MosfetDIODES←
۲۷PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۲۸MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۲۹SC8551CFFRشارژSOUTHCHIP←
۳۰QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۱TFA9873EUKآمپلی فایر صوتGoodix←
۳۲AW15045FDRآمپلی فایر GPSAwinic←
۳۳MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳۴WCD9380Codec صوتQUALCOMM Incorporated←
۳۵SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۶QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۷MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۳۸MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۳۹SAWFD1G84AA0F0Aفیلتر RFMurata←
۴۰PM7350تغذیه (PMU)QUALCOMM Incorporated←
۴۱AW15045FDRآمپلی فایر GPSAwinic←
۴۲QM12114سوئیچ SP4TQORVO←
۴۳TFA9873EUKآمپلی فایر صوتGoodix←
۴۴Snapdragon 780G 5G SM7350CPU بخش Application و BasebandQUALCOMM Incorporated←
۴۵WCN6740بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۶MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۴۷SKY58091-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۴۸SN100TNFCNXP Semiconductors←
۴۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
