برد شیائومی Mi 11 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

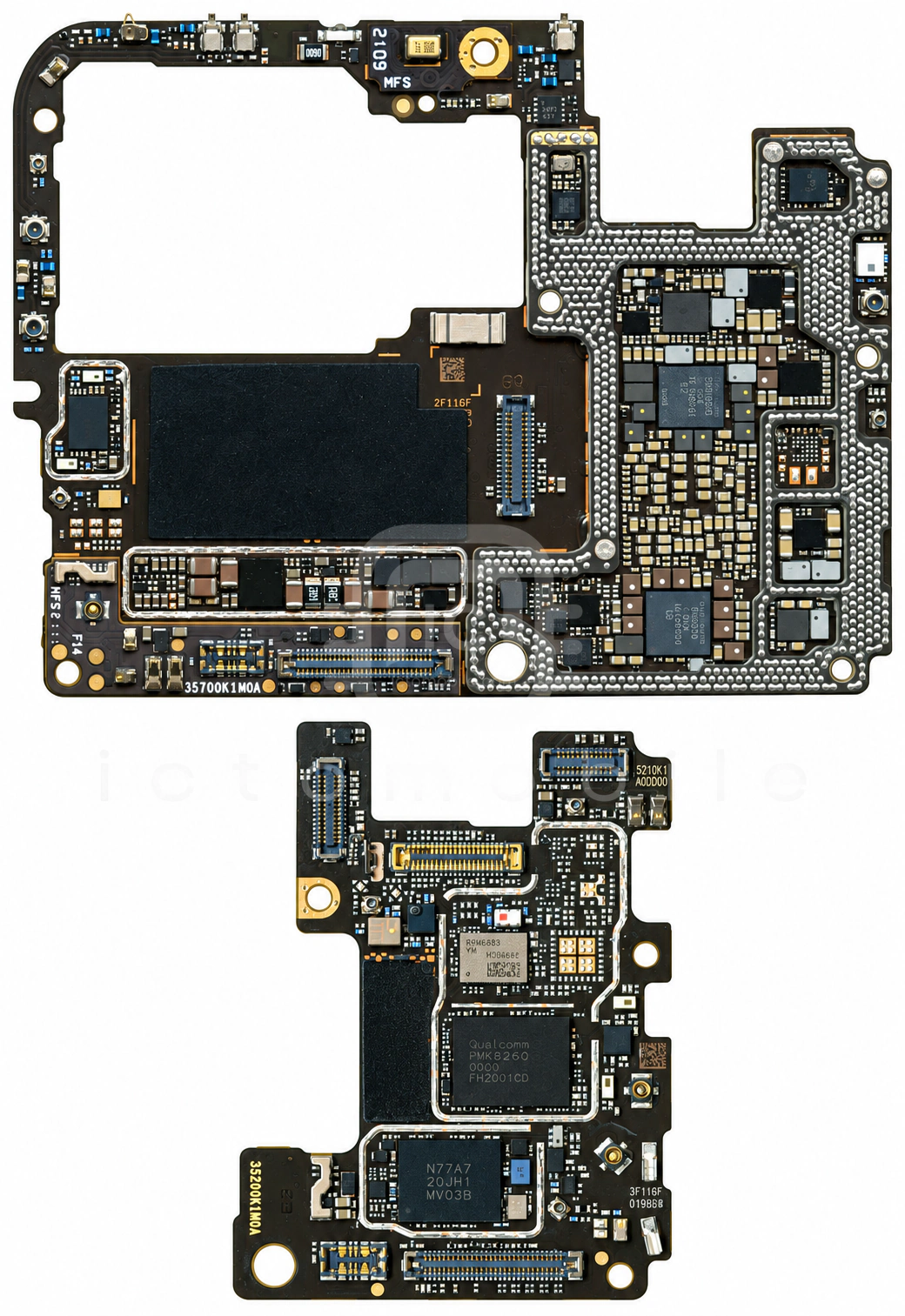

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

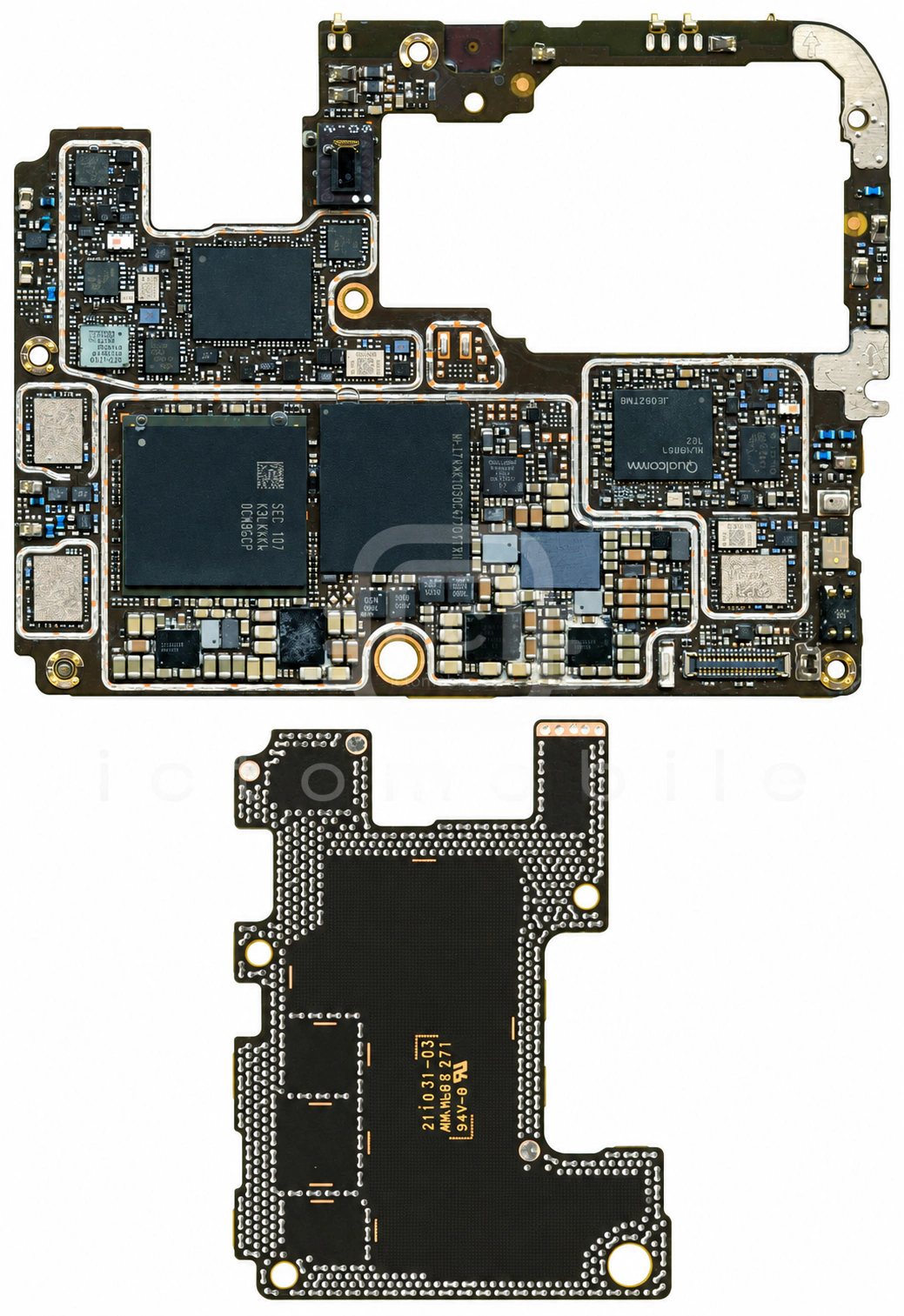

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۷ موقعیت از ۷۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲WL2834CAرگولاتور ولتاژ LDOOmniVision←
۳WNM3060Aترانزیستور MosfetWILLSEMI←
۴SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۵NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۶PM8350تغذیه (PMU)QUALCOMM Incorporated←
۷PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۸ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
۹FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۱۰QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۱QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۳SAWFD1G84AA0F0Aفیلتر RFMurata←
۱۴LN8620شارژLion Semiconductor←
۱۵QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۶LN8620شارژLion Semiconductor←
۱۷MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۱۸Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۹KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۲۰QM45392ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۱PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۲۲BUK6D43-40Pترانزیستور MosfetNexperia←
۲۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۴QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۵PMPB14XNترانزیستور MosfetNexperia←
۲۶MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۲۷QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۸K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۲۹QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۳۰BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۳۱PMK8350بافر کلاکQUALCOMM Incorporated←
۳۲PM8008تغذیه دوربینQUALCOMM Incorporated←
۳۳BQ25968شارژTexas Instruments←
۳۴SN100TNFCNXP Semiconductors←
۳۵QM12114سوئیچ SP4TQORVO←
۳۶BUK6D43-40Pترانزیستور MosfetNexperia←
۳۷QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۳۸NU1651WYYBشارژ بی سیمNuVolta Technologies←
۳۹SKY58091-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۴۰QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۴۱WNM3060Aترانزیستور MosfetWILLSEMI←
۴۲BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۴۳QM12114سوئیچ SP4TQORVO←
۴۴QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۵QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۴۶QET6110ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۷WCD9380Codec صوتQUALCOMM Incorporated←
۴۸BMP280سنسور فشار جو (Barometer)Bosch←
۴۹QM13344TR13سوئیچ SPSTQORVO←
۵۰SX9331IULTRTسنسور GRIP/SARSEMTECH←
۵۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۵۲QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۵۳QM11033Aسوئیچ SP3TQORVO←
۵۴MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۵۵QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۵۶BU52272NUZسنسور مغناطیسی اثر هال (Hall Effect)ROHM←
۵۷FPF2260TMXمحافظ اضافه ولتاژON Semiconductor←
۵۸QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۵۹DMN3020UFDFترانزیستور MosfetDIODES←
۶۰QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۶۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۶۲WNM3060Aترانزیستور MosfetWILLSEMI←
۶۳WCN6851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۶۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۶۵WNM3060Aترانزیستور MosfetWILLSEMI←
۶۶BQ25968شارژTexas Instruments←
۶۷QM11033Aسوئیچ SP3TQORVO←
۶۸RP122K221Dرگولاتور ولتاژ LDORICOH electronics devices division←
۶۹PMZ290UNE2ترانزیستور MosfetNexperia←
۷۰QM13344TR13سوئیچ SPSTQORVO←
۷۱FAN48610BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۷۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۷۳TPS22915Bسوئیچ بار (Load Switch)Texas Instruments←
۷۴PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۷۵QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۷۶FSA4480UCXدرایور USB Type-CON Semiconductor←
۷۷MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
