برد شیائومی Mi 10S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

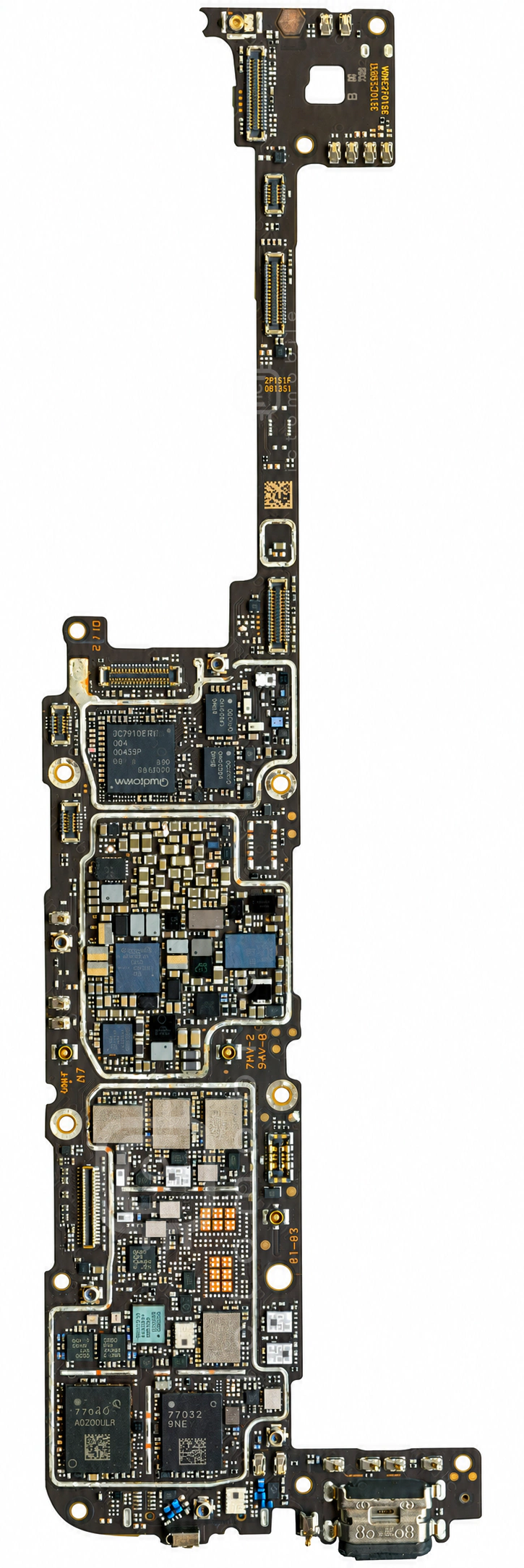

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

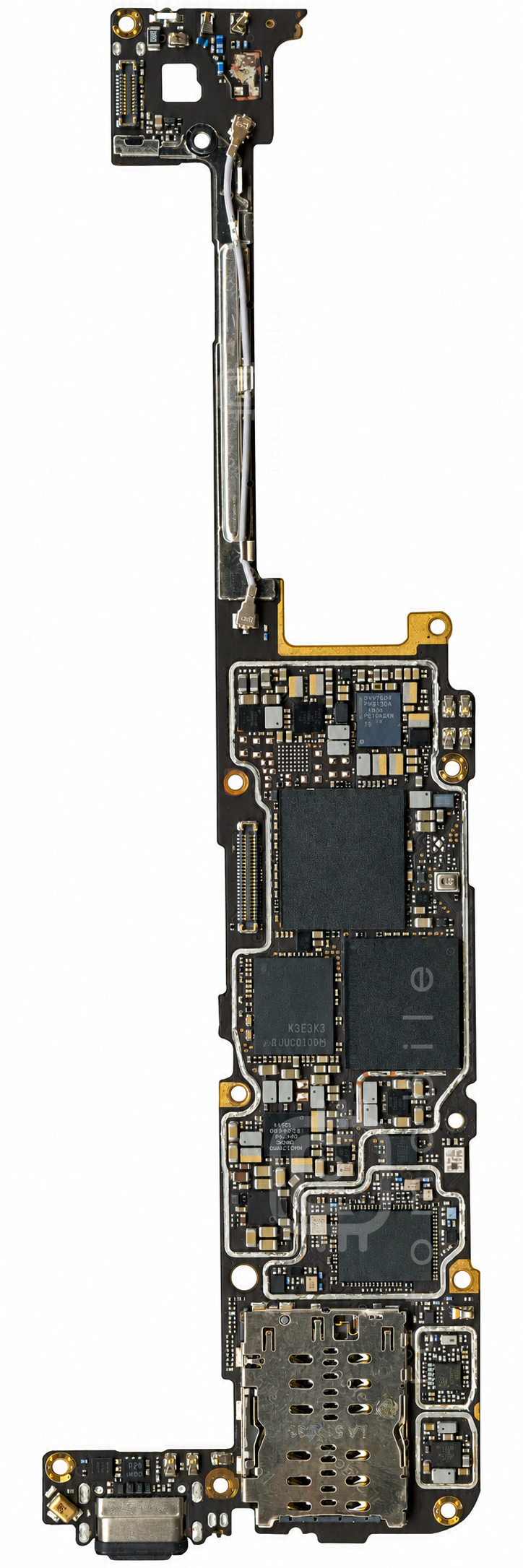

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۹ موقعیت از ۷۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱FSA4480UCXدرایور USB Type-CON Semiconductor←
۲D5DA737M5K2H2سوئیچ آنتنTAIYO YUDEN←
۳NCP163AMX270TBGرگولاتور ولتاژ LDOON Semiconductor←
۴QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۵QM13111تیونر آنتن RFQORVO←
۶MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۷PTVSHC3N24VUPدیود محافظ ولتاژ TVSPrisemi←
۸QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹QM12114سوئیچ SP4TQORVO←
۱۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۱FPF3380UCXمحافظ اضافه ولتاژON Semiconductor←
۱۲NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۳QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۱۴PMZ290UNE2ترانزیستور MosfetNexperia←
۱۵FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۱۶FAN48623UC50GXکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۷QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۸QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۹MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۰QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۱BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۲۲QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۴PM8009تغذیه دوربینQUALCOMM Incorporated←
۲۵QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۶QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۷MT62F1G64D8CH-031حافظه RAMMicron←
۲۸NCP114AMX300TCGرگولاتور ولتاژ LDOON Semiconductor←
۲۹LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۰PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳۱PMZ290UNE2ترانزیستور MosfetNexperia←
۳۲QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۳AW8697FCRدرایور ویبراتورAwinic←
۳۴QM12630سوئیچ آنالوگ SPDTQORVO←
۳۵KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۳۶QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۷NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۸CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۹PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۴۰FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۴۱SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۴۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۴۳QM45391آمپلی فایر کم نویز (LNA)QORVO←
۴۴EFC4C012NLTDGترانزیستور MosfetON Semiconductor←
۴۵PM8250تغذیه (PMU)QUALCOMM Incorporated←
۴۶NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۷QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۸QM77032پاور آمپلی فایر GSM و 3G و 4GQORVO←
۴۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۵۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۵۱QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۲PMCXB900UEترانزیستور MosfetNexperia←
۵۳PMK8002بافر کلاکQUALCOMM Incorporated←
۵۴BU52272NUZسنسور مغناطیسی اثر هال (Hall Effect)ROHM←
۵۵MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۵۶PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۵۷QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۵۹QM13124Cسوئیچ آنتنQORVO←
۶۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۶۱QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۶۲BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۶۳WCD9385Codec صوتQUALCOMM Incorporated←
۶۴SAWFD1G90KE0F0Aفیلتر RFنامعلوم←
۶۵Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۶۶PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۶۷QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۶۸QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۶۹QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۷۰QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۷۱MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۷۲QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۷۳NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۷۴BQ25968شارژTexas Instruments←
۷۵SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۷۶QM12630سوئیچ آنالوگ SPDTQORVO←
۷۷PMPB13XNEترانزیستور MosfetNexperia←
۷۸SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۷۹SGM2541YGمحافظ اضافه ولتاژSG Micro←
