برد شیائومی Redmi Note 9T (3510J22MOB)

3510J22MOB

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

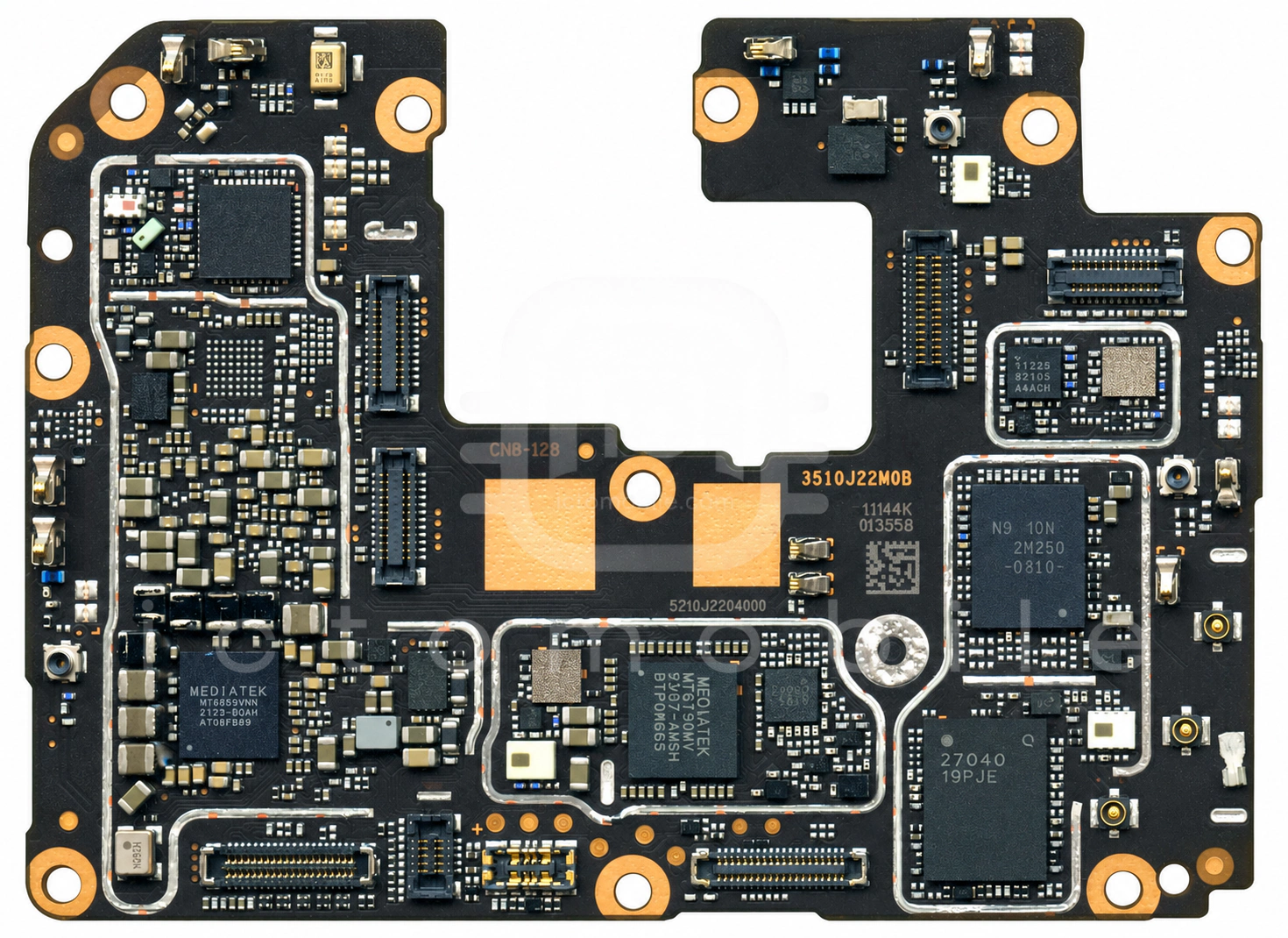

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

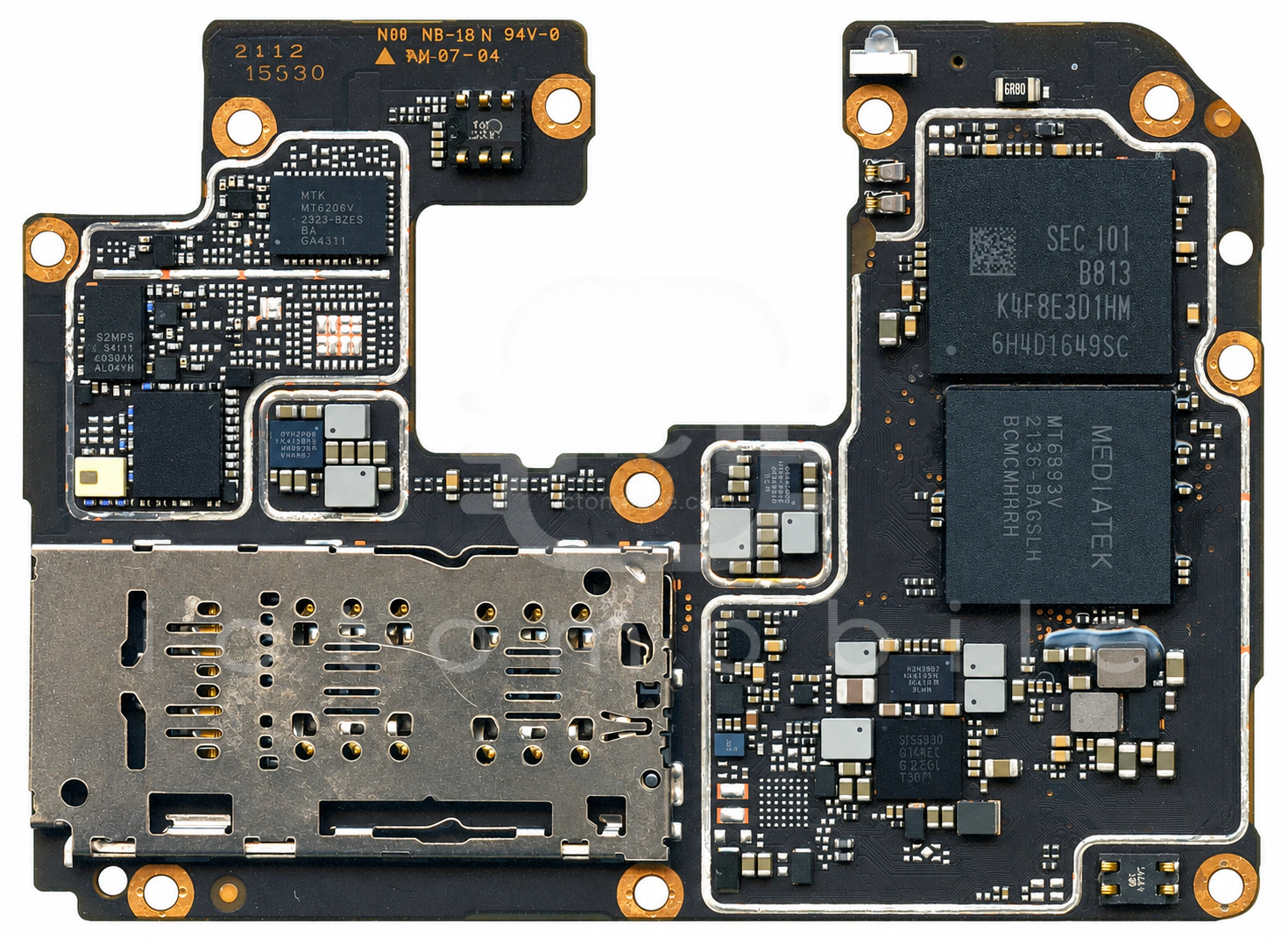

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM12114سوئیچ SP4TQORVO←
۲LM36273درایور بک لایت LCDTexas Instruments←
۳QM12114سوئیچ SP4TQORVO←
۴AW8622FCRدرایور ویبراتورAwinic←
۵SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۶Dimensity 800U MT6853V-TNZACPU بخش Application و BasebandMediatek←
۷MT6359VNPتغذیه (PMU) و Codec صوتMediatek←
۸WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۹AW15045FDRآمپلی فایر GPSAwinic←
۱۰SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۱MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۲MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۱۳QM13119تیونر آنتن RFQORVO←
۱۴MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۶MT6360UPتغذیه و شارژMediatek←
۱۷WL2831D12-4رگولاتور ولتاژ LDOWILLSEMI←
۱۸QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۹AW87519آمپلی فایر صوتAwinic←
۲۰SAWFD1G84AA0F0Aفیلتر RFMurata←
۲۱SKY58254-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۲AW87359FCRآمپلی فایر صوتAwinic←
۲۳SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۲۴QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۵MXD9122Sسوئیچ آنتن DiversityMAXSCEND←
۲۶MT6308MPردیاب پوش توان (EPT)Mediatek←
۲۷MT6315NPتغذیه (PMU)Mediatek←
۲۸ST21NFCDNFCSTMicroelectronics←
۲۹SKY53735-21سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۰AW32710محافظ اضافه ولتاژAwinic←
۳۱BMI220سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳۲MT6308MPردیاب پوش توان (EPT)Mediatek←
۳۳KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۳۴SAWFD1G84AA0F0Aفیلتر RFMurata←
۳۵SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۶MT6191Wسوئیچ آنتنMediatek←
۳۷FAN53870UC00Xتغذیه دوربینON Semiconductor←
۳۸SMB1351شارژQUALCOMM Incorporated←
۳۹MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
