برد شیائومی Mi 10T Pro (apollo)

apollo

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

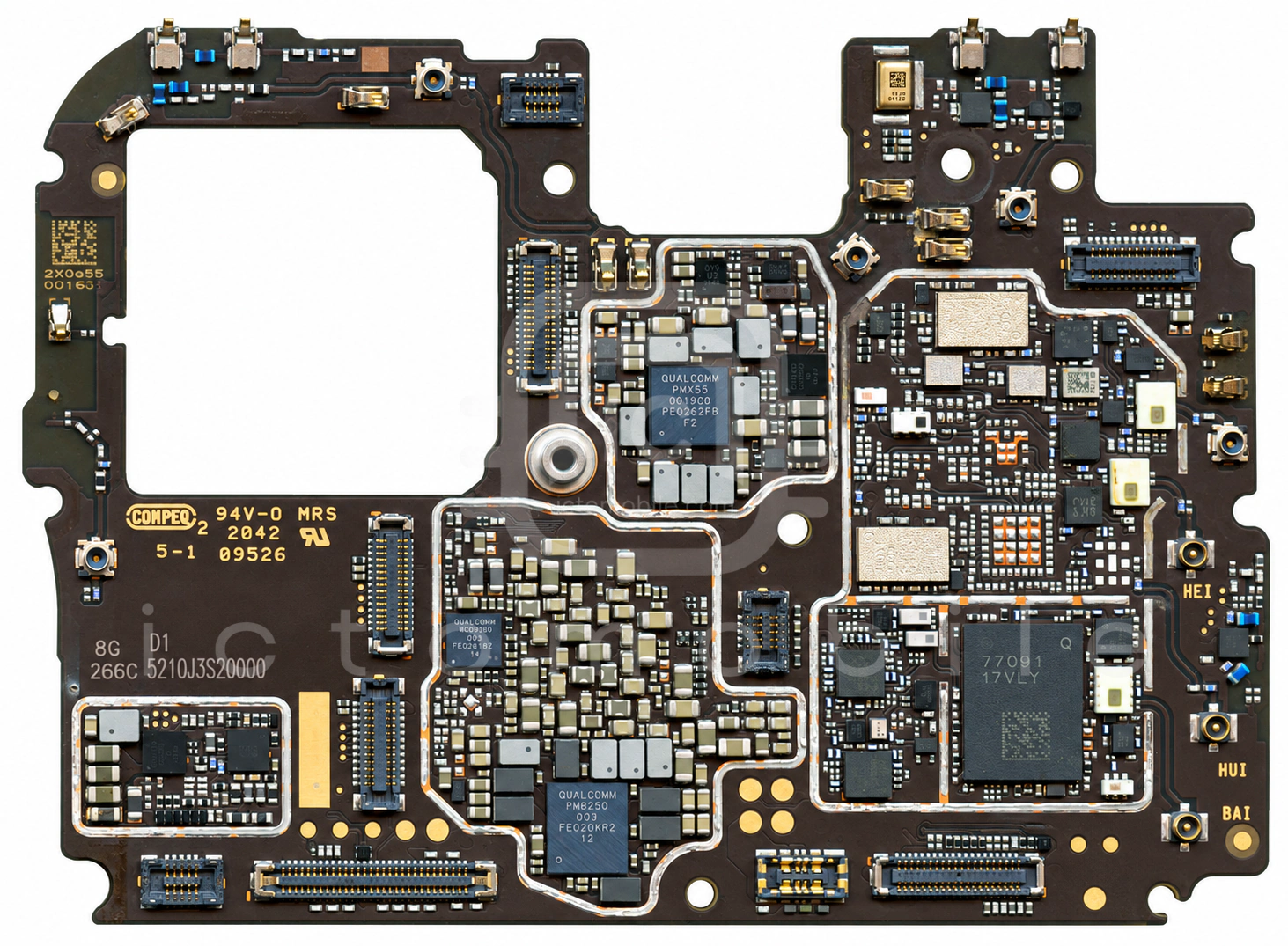

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

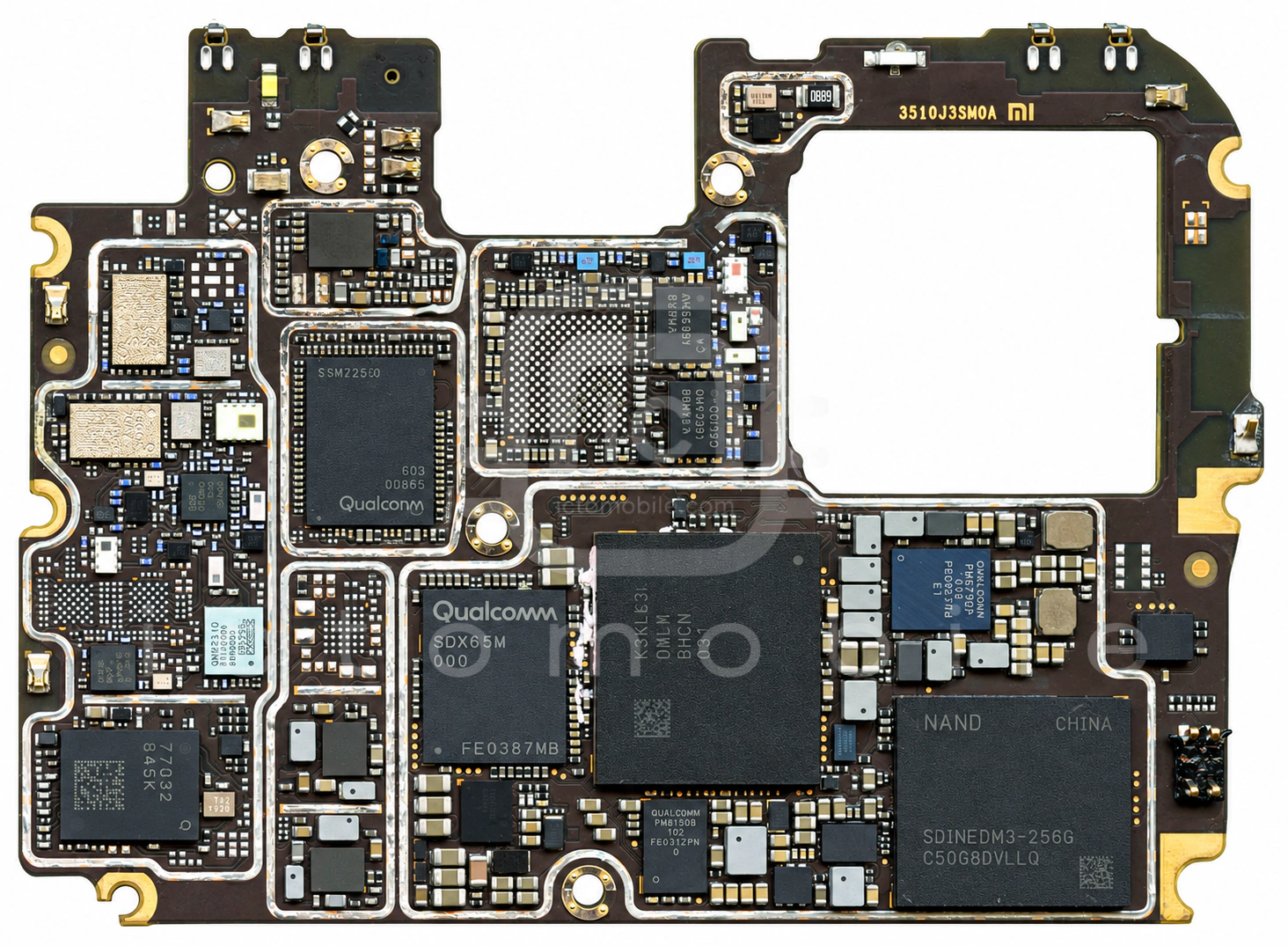

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۷ موقعیت از ۶۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۲QM13111تیونر آنتن RFQORVO←
۳SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۴MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۵TCC-303مبدل دیجیتال به آنالوگ (D to A)ON Semiconductor←
۶PM8150Lتغذیه (PMU)QUALCOMM Incorporated←
۷SKY13585-679LFسوئیچ آنالوگ SPDTSkyworks Solutions Inc←
۸QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۱PM8250تغذیه (PMU)QUALCOMM Incorporated←
۱۲PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۱۳PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۱۴FSA4480UCXدرایور USB Type-CON Semiconductor←
۱۵QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۷KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۱۸QM13146سوئیچ آنتنQORVO←
۱۹NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۰QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۱QM12114سوئیچ SP4TQORVO←
۲۲QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۳QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۴Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۲۵AW8697FCRدرایور ویبراتورAwinic←
۲۶QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۷NCP160AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۸MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۲۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۰K3LK3K3DEM-BGCNحافظه RAMSamsung semiconductor←
۳۱BQ25968شارژTexas Instruments←
۳۲QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۳QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۴QM13146سوئیچ آنتنQORVO←
۳۵QM77033Dپاور آمپلی فایر GSM و 3G و 4GQORVO←
۳۶QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۸QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۳۹SN100TNFCNXP Semiconductors←
۴۰SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۴۱PM8008تغذیه دوربینQUALCOMM Incorporated←
۴۲QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۴۳QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۴QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۵QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۴۶MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۴۷NCP163AMX270TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۸WCD9380Codec صوتQUALCOMM Incorporated←
۴۹PMK8002بافر کلاکQUALCOMM Incorporated←
۵۰SAWFD1G84AA0F0Aفیلتر RFMurata←
۵۱QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۲QM45391آمپلی فایر کم نویز (LNA)QORVO←
۵۳SAWFD1G84AA0F0Aفیلتر RFMurata←
۵۴QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۵۵SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۵۶QM12114سوئیچ SP4TQORVO←
۵۷QM11033Aسوئیچ SP3TQORVO←
۵۸QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۵۹QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۶۰QM11024سوئیچ آنتن 5GQORVO←
۶۱DMT35M4LFDFترانزیستور MosfetDIODES←
۶۲QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۶۳QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۶۴QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۶۵QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۶۶PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۶۷QM11033Aسوئیچ SP3TQORVO←
