برد شیائومی Redmi K30 Ultra (Supreme)

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

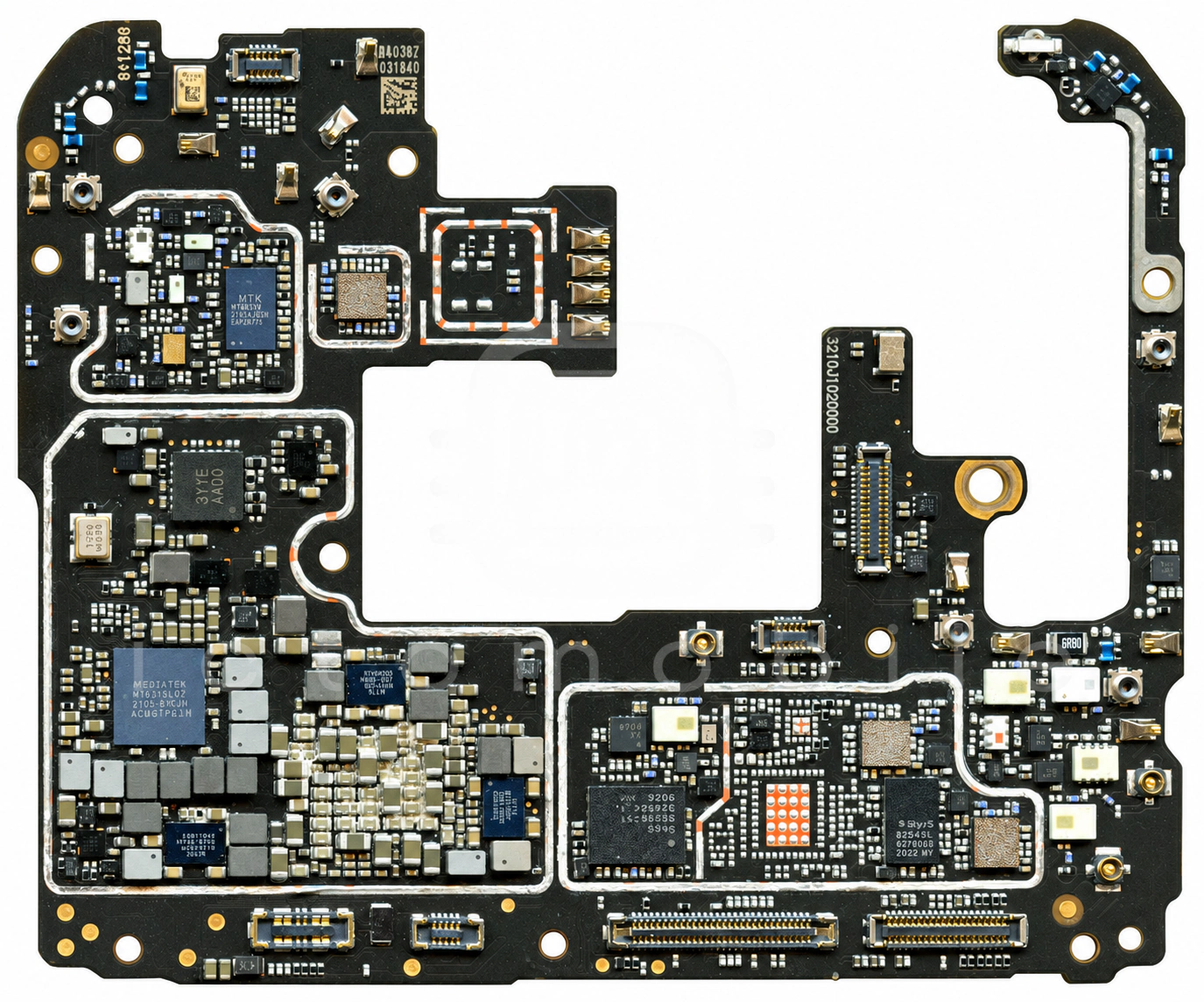

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

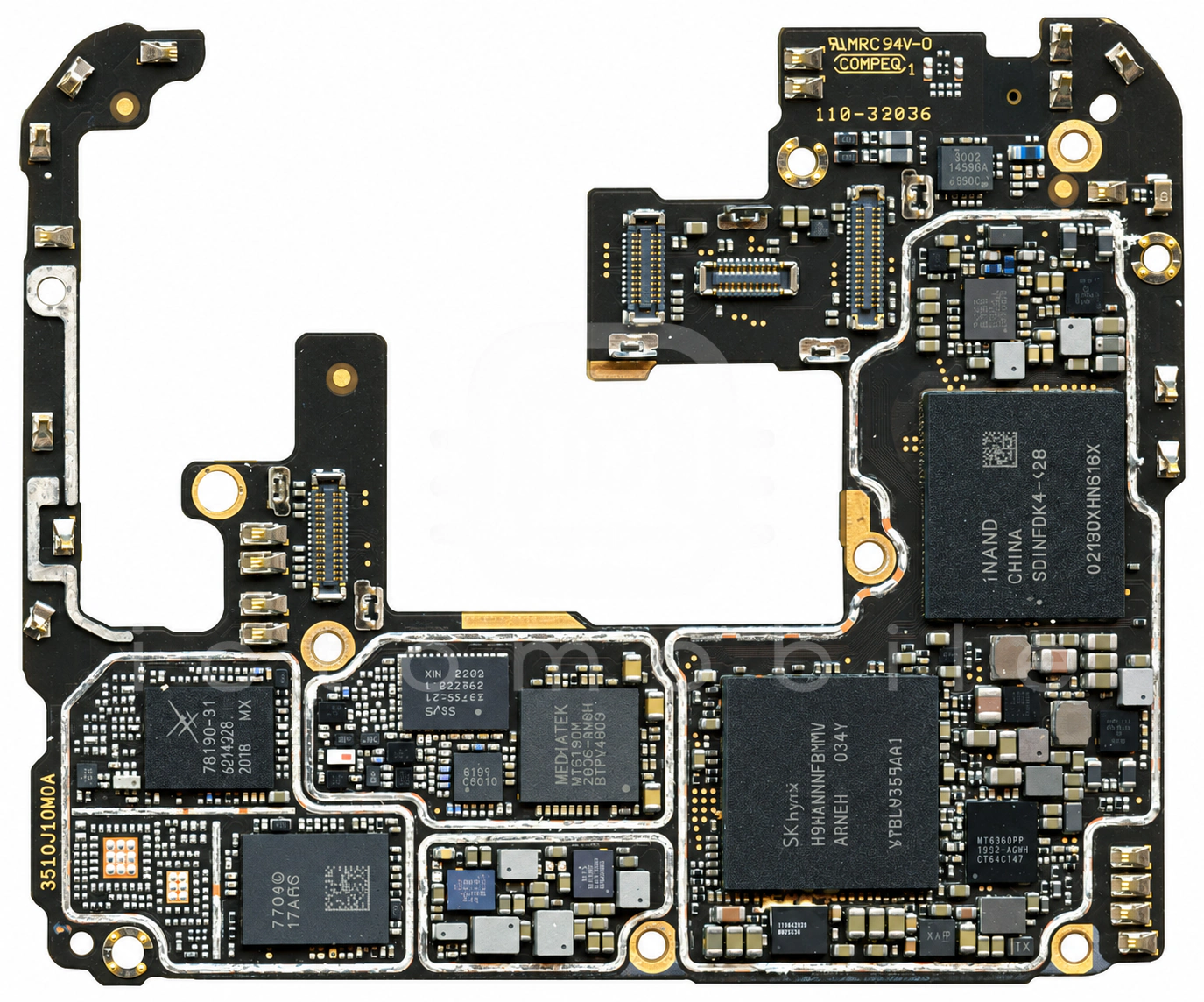

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۵ موقعیت از ۵۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SN100TNFCNXP Semiconductors←
۲MT6360PPتغذیه (PMU)Mediatek←
۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۴TPS61256AYFFRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۵MT6691OTPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۶SKY58254-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۷QM11022سوئیچ آنتنQORVO←
۸MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۹WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۰SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۱MT6315RPتغذیه (PMU)Mediatek←
۱۲QM11022سوئیچ آنتنQORVO←
۱۳QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۴AW8646QNRدرایور استپ موتورAwinic←
۱۵SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۶MT6191Wسوئیچ آنتنMediatek←
۱۷WL2831D12-4رگولاتور ولتاژ LDOWILLSEMI←
۱۸MT6691SVPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۹QM13144سوئیچ SP4TQORVO←
۲۰CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۱SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۲XMUSB350درایور USBنامعلوم←
۲۳H9HKNNNFBMMVAR-NEHحافظه RAMSkhynix←
۲۴SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۲۵SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۶MT6680Pرگولاتور ولتاژ LDOMediatek←
۲۷RV1C002UNT2CLترانزیستور MosfetROHM←
۲۸MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۹SKY53735-21سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۰QM12114سوئیچ SP4TQORVO←
۳۱SAWFD1G84AA0F0Aفیلتر RFMurata←
۳۲NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۳NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۴MT6315QPتغذیه (PMU)Mediatek←
۳۵MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۳۶MT6359VPPتغذیه (PMU) و Codec صوتMediatek←
۳۷MT6315PPتغذیه (PMU)Mediatek←
۳۸SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۳۹ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۴۰QM11024سوئیچ آنتن 5GQORVO←
۴۱SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴۲MT6308Pردیاب پوش توان (EPT)Mediatek←
۴۳QM12114سوئیچ SP4TQORVO←
۴۴XM1901AWSCرگولاتور ولتاژ LDOنامعلوم←
۴۵AW2015FCRدرایور RGB LEDAwinic←
۴۶MT6308Pردیاب پوش توان (EPT)Mediatek←
۴۷AW15045FDRآمپلی فایر GPSAwinic←
۴۸DMT35M4LFDFترانزیستور MosfetDIODES←
۴۹KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۵۰FAN53870UC00Xتغذیه دوربینON Semiconductor←
۵۱QM11022سوئیچ آنتنQORVO←
۵۲SAWFD1G84AA0F0Aفیلتر RFMurata←
۵۳AW2015FCRدرایور RGB LEDAwinic←
۵۴BQ25968شارژTexas Instruments←
۵۵QM13144سوئیچ SP4TQORVO←
