برد شیائومی Redmi K20

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

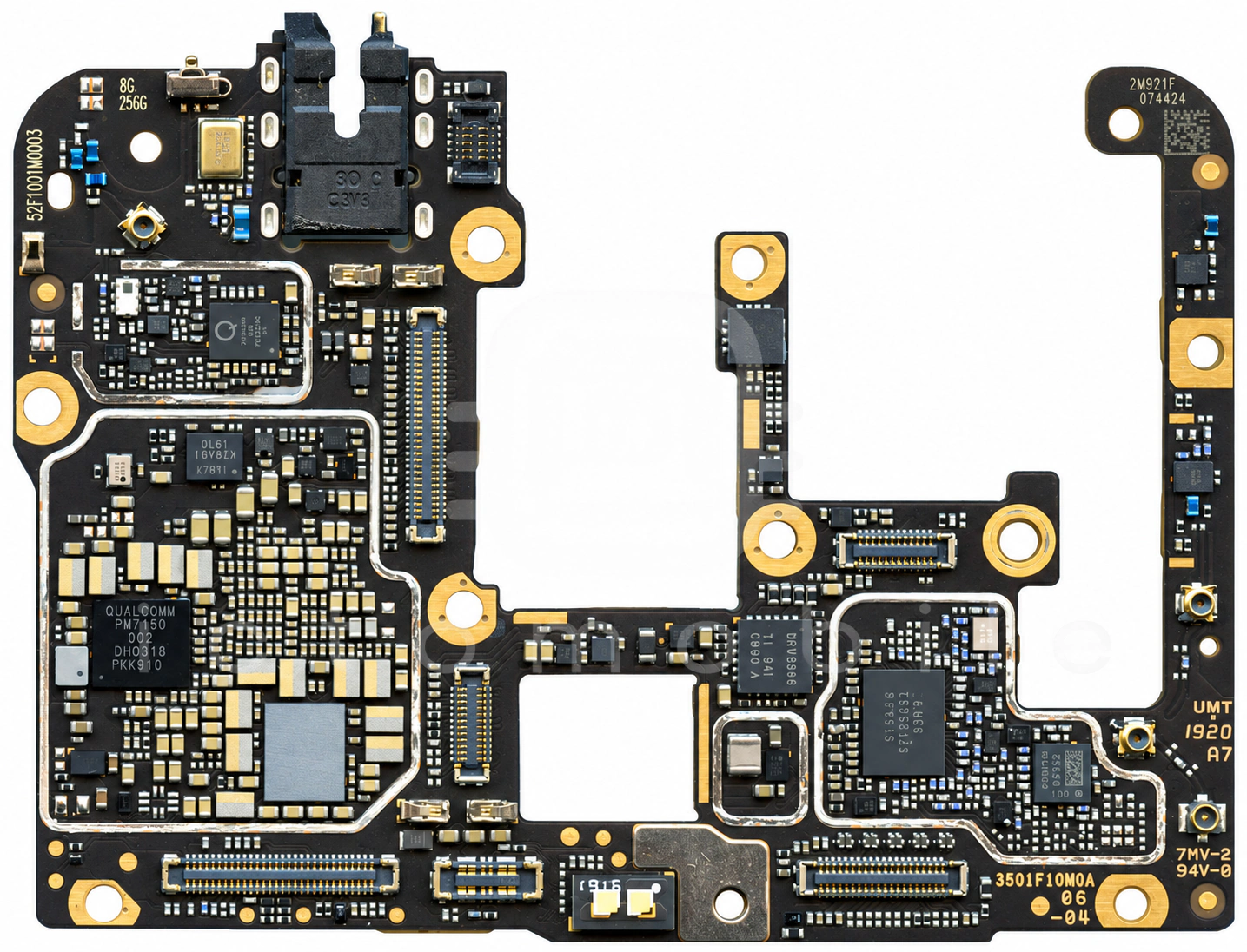

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

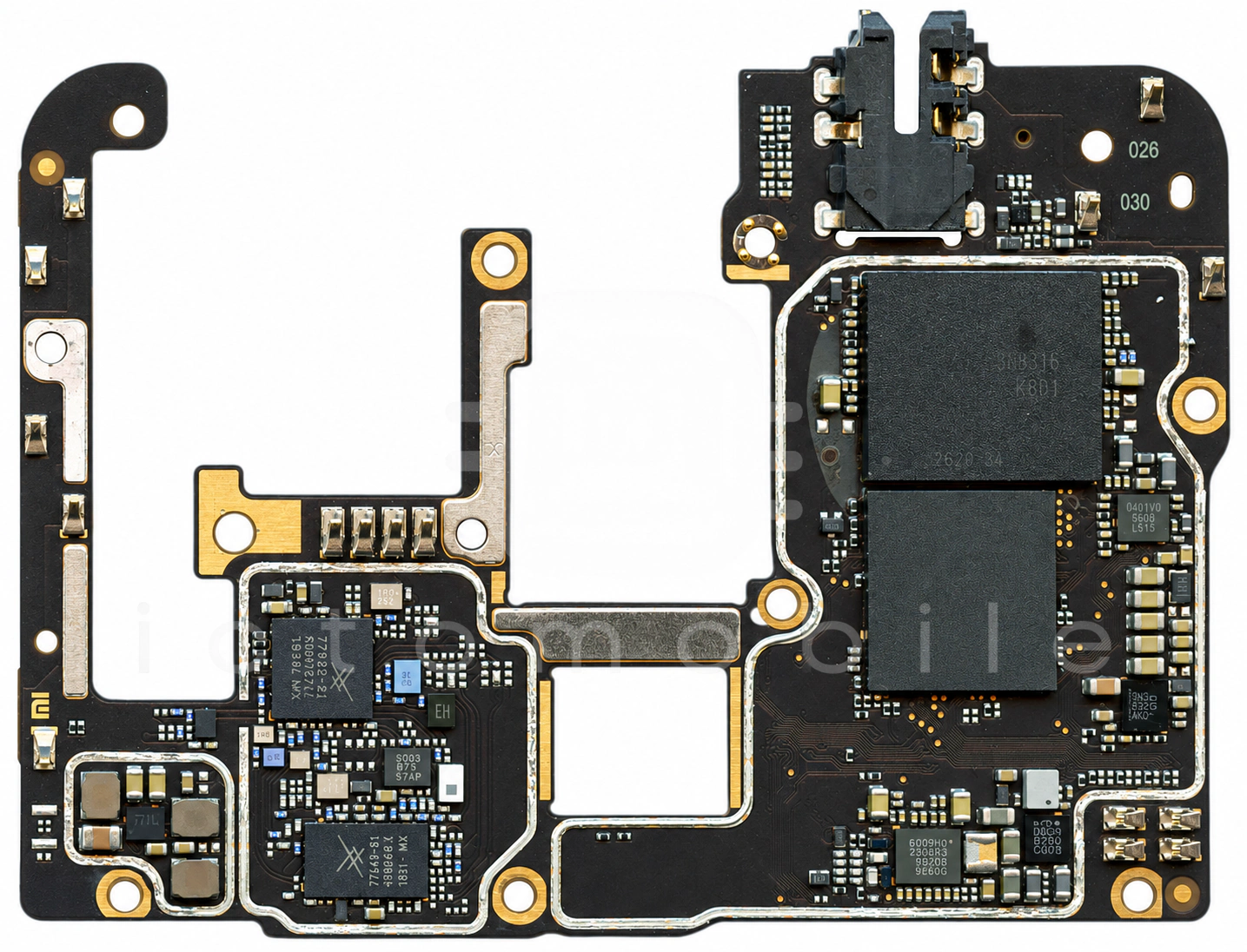

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱FPF2281محافظ اضافه ولتاژON Semiconductor←
۲NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳PM7150تغذیه (PMU)QUALCOMM Incorporated←
۴DRV8846درایور استپ موتورTexas Instruments←
۵NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۶BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۷TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۸WCN3980بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۹NCP134AMX120TCGرگولاتور ولتاژ LDOON Semiconductor←
۱۰TPS61256AYFFRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۱۱Snapdragon 730G SM7150-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۲NCP137AFCTC110T2Gرگولاتور ولتاژ LDOON Semiconductor←
۱۳SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۱۴AK09970سنسور مغناطیسی قطب نما (Compass)AKM←
۱۵SN100TNFCNXP Semiconductors←
۱۶KM2V7001CM-B706حافظه eMCP (هارد)Samsung semiconductor←
۱۷TPS65634Aتغذیه صفحه نمایشTexas Instruments←
۱۸NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۱۹SMB1390شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲۰QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۱AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۲PM7150Aتغذیه (PMU)QUALCOMM Incorporated←
۲۳SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۴D5DA942M5K2G6سوئیچ آنتنTAIYO YUDEN←
۲۵WCD9375Codec صوتQUALCOMM Incorporated←
۲۶SKY77643-31پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۲۷NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۸ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۹QM13146سوئیچ آنتنQORVO←
۳۰QM25002سوئیچ آنتن 3GQORVO←
۳۱SKY13585-679LFسوئیچ آنالوگ SPDTSkyworks Solutions Inc←
۳۲NCP163AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۳SKY77925-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۳۴QM11022سوئیچ آنتنQORVO←
۳۵D5352سوئیچ آنتن DiversityTDK-EPC←
۳۶NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۷QAT3550تیونر آنتن RFQUALCOMM Incorporated←
۳۸WL2820D28-4رگولاتور ولتاژ LDOWILLSEMI←
۳۹NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←
