برد شیائومی Redmi Note 11 Pro+ (351K16UM0A)

351K16UM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

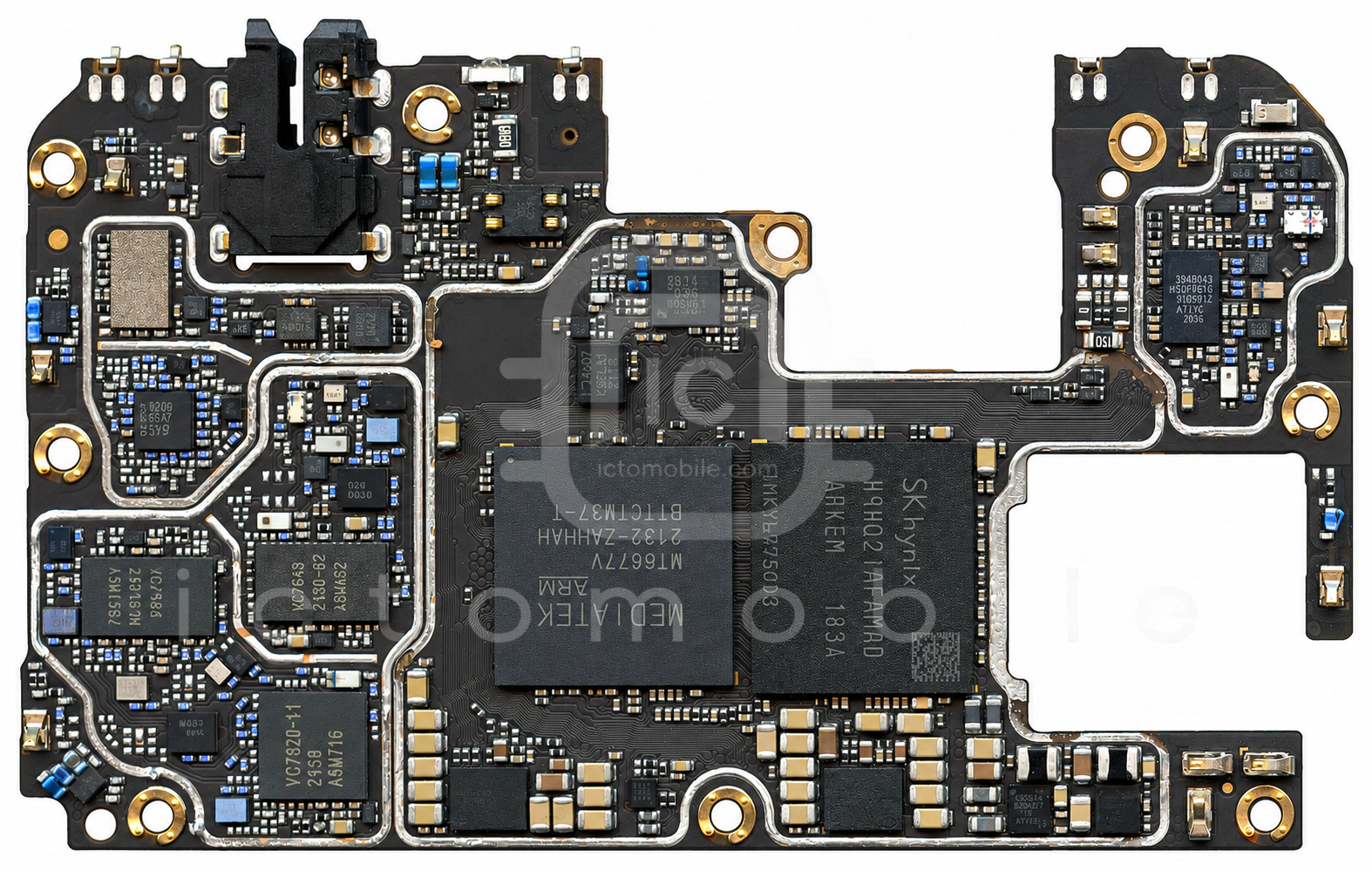

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

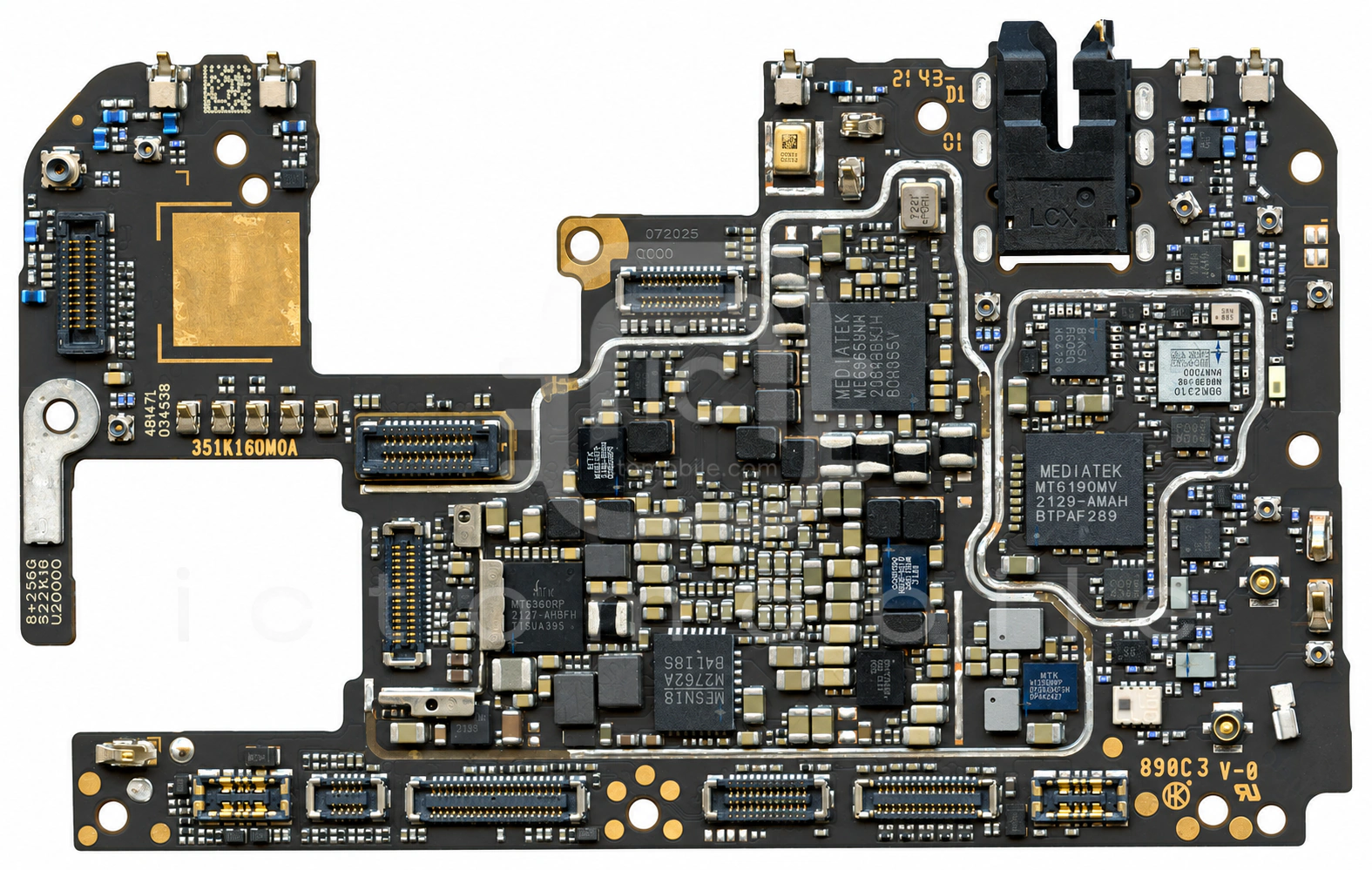

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۳MP2762AشارژMonolithic Power System←
۴QM13124Cسوئیچ آنتنQORVO←
۵MAX77932BEWOتغذیه (PMU)Maxim←
۶MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷PNM6N30V20MFترانزیستور MosfetPrisemi←
۸MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۰SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۱BQ25980شارژTexas Instruments←
۱۲VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۳MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۴MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۱۵MT6365VMWتغذیه (PMU)Mediatek←
۱۶MXD8539Hسوئیچ آنتنMAXSCEND←
۱۷FAN53870UC00Xتغذیه دوربینON Semiconductor←
۱۸MT6315FPتغذیه (PMU)Mediatek←
۱۹VC7920-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۲۰MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۳Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←
۲۴MXD8542Xسوئیچ آنتن DiversityMAXSCEND←
۲۵MXDLN14TCآمپلی فایر GPSMAXSCEND←
۲۶MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۷SN110TUK1NFCNXP Semiconductors←
۲۸BQ25980شارژTexas Instruments←
۲۹MT6308MPردیاب پوش توان (EPT)Mediatek←
۳۰XMUSB350درایور USBنامعلوم←
۳۱ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۳۲MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۳MXDLN14TCآمپلی فایر GPSMAXSCEND←
۳۴WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۳۵WL2834CAرگولاتور ولتاژ LDOOmniVision←
۳۶NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۷MT6315OPتغذیه (PMU)Mediatek←
۳۸MT6360RPتغذیه (PMU)Mediatek←
۳۹QM11033Aسوئیچ SP3TQORVO←
۴۰H9HQ21AFAMADAR-KEMحافظه uMCP (هارد)Skhynix←
۴۱VC7643-63Mپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
