برد شیائومی Redmi K40 (351K11AM0A)

351K11AM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

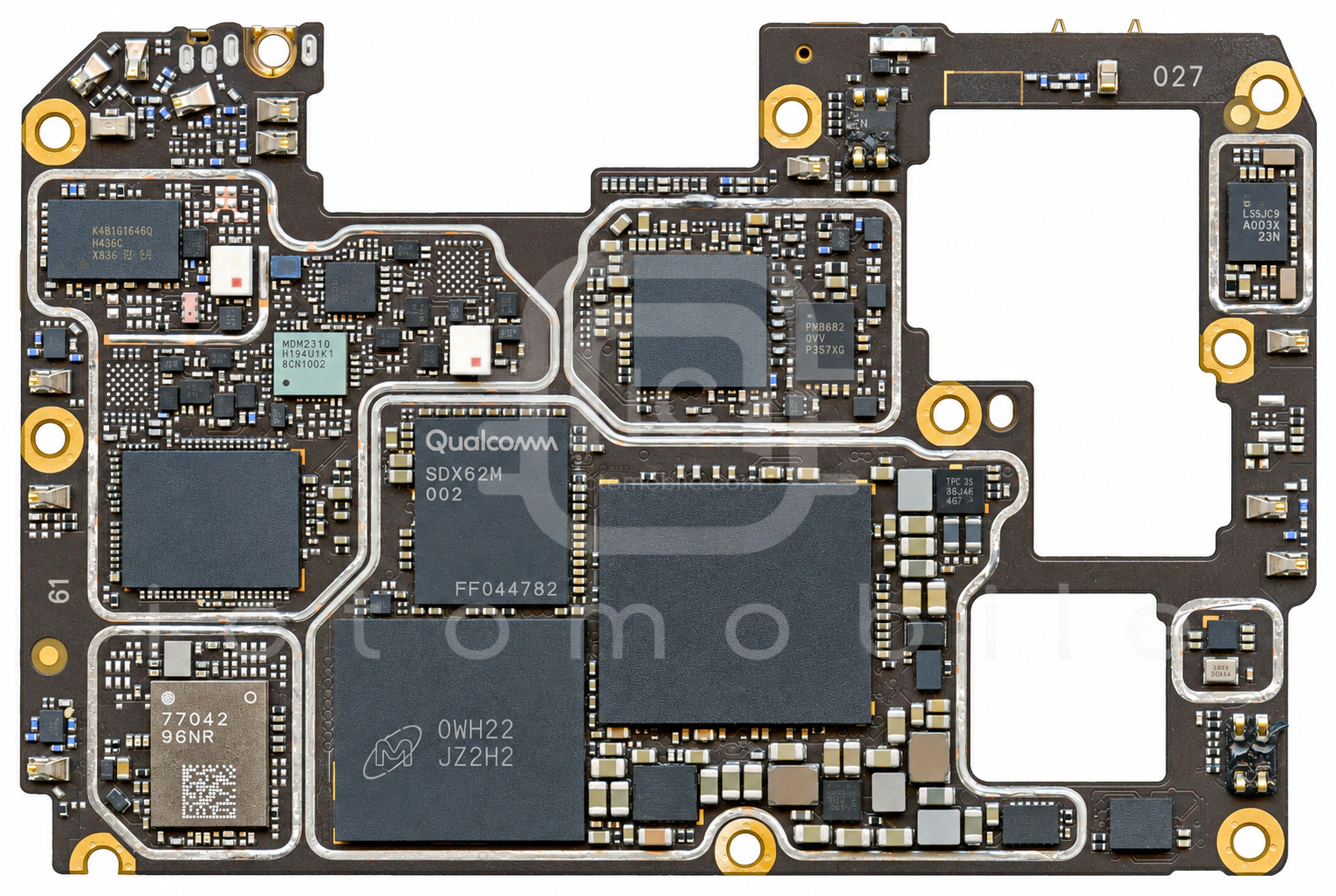

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

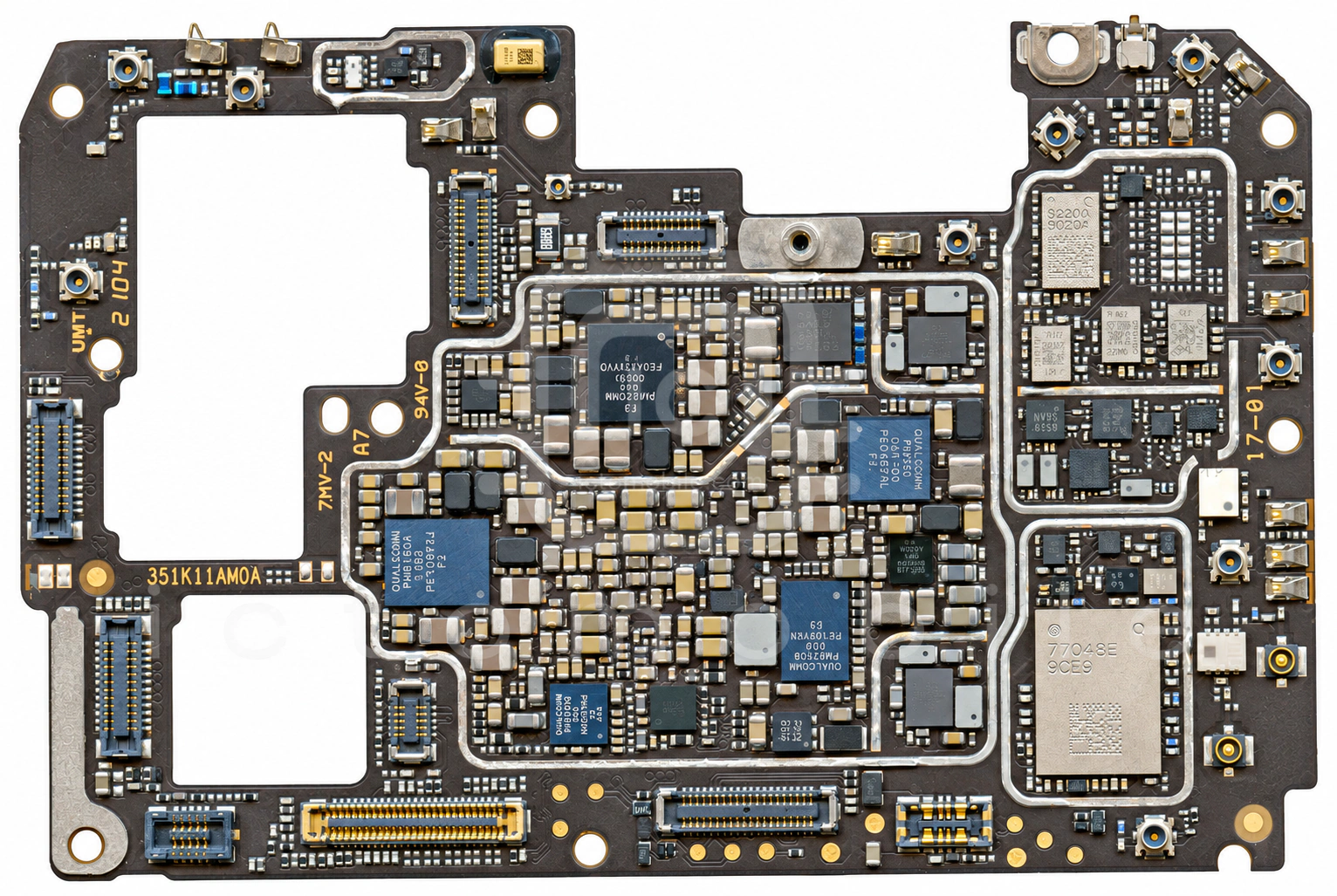

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۱ موقعیت از ۵۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM13124Cسوئیچ آنتنQORVO←
۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۳QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۵MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۶MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۷FSA4480UCXدرایور USB Type-CON Semiconductor←
۸PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۹QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۰MXDLN14TCآمپلی فایر GPSMAXSCEND←
۱۱SN100TNFCNXP Semiconductors←
۱۲QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۳QM78200Aسوئیچ آنتن 5GQORVO←
۱۴QM12114سوئیچ SP4TQORVO←
۱۵QM12114سوئیچ SP4TQORVO←
۱۶QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۷WCD9380Codec صوتQUALCOMM Incorporated←
۱۸PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۱۹QM45391آمپلی فایر کم نویز (LNA)QORVO←
۲۰AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۱BQ25968شارژTexas Instruments←
۲۲PM8250تغذیه (PMU)QUALCOMM Incorporated←
۲۳PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۲۴QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۲۵MXDLN14TCآمپلی فایر GPSMAXSCEND←
۲۶QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۷QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۸Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۲۹MTFC256GARATEK-WTحافظه UFS (هارد)Micron←
۳۰SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۳۱K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۳۲QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳۳QM11033Aسوئیچ SP3TQORVO←
۳۴SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۳۵PMK8002بافر کلاکQUALCOMM Incorporated←
۳۶MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۳۷QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۸AW8697FCRدرایور ویبراتورAwinic←
۳۹QM12114سوئیچ SP4TQORVO←
۴۰MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۴۱PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۴۲QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۳MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۴۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۵WNM3060Aترانزیستور MosfetWILLSEMI←
۴۶SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴۷VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۴۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۹PM8008تغذیه دوربینQUALCOMM Incorporated←
۵۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
