برد شیائومی Mi Mix 4 (35100K8M0A)

35100K8M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

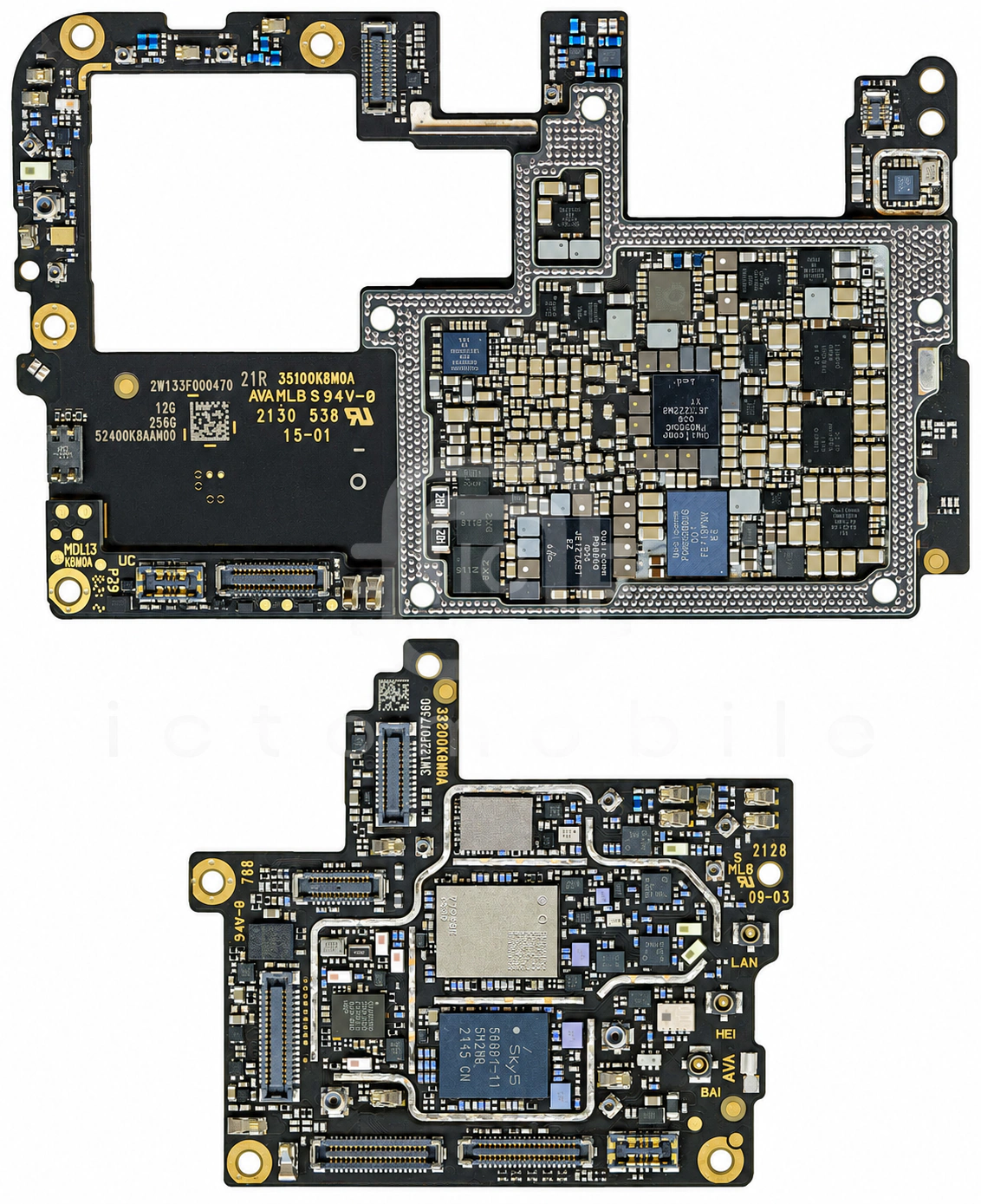

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

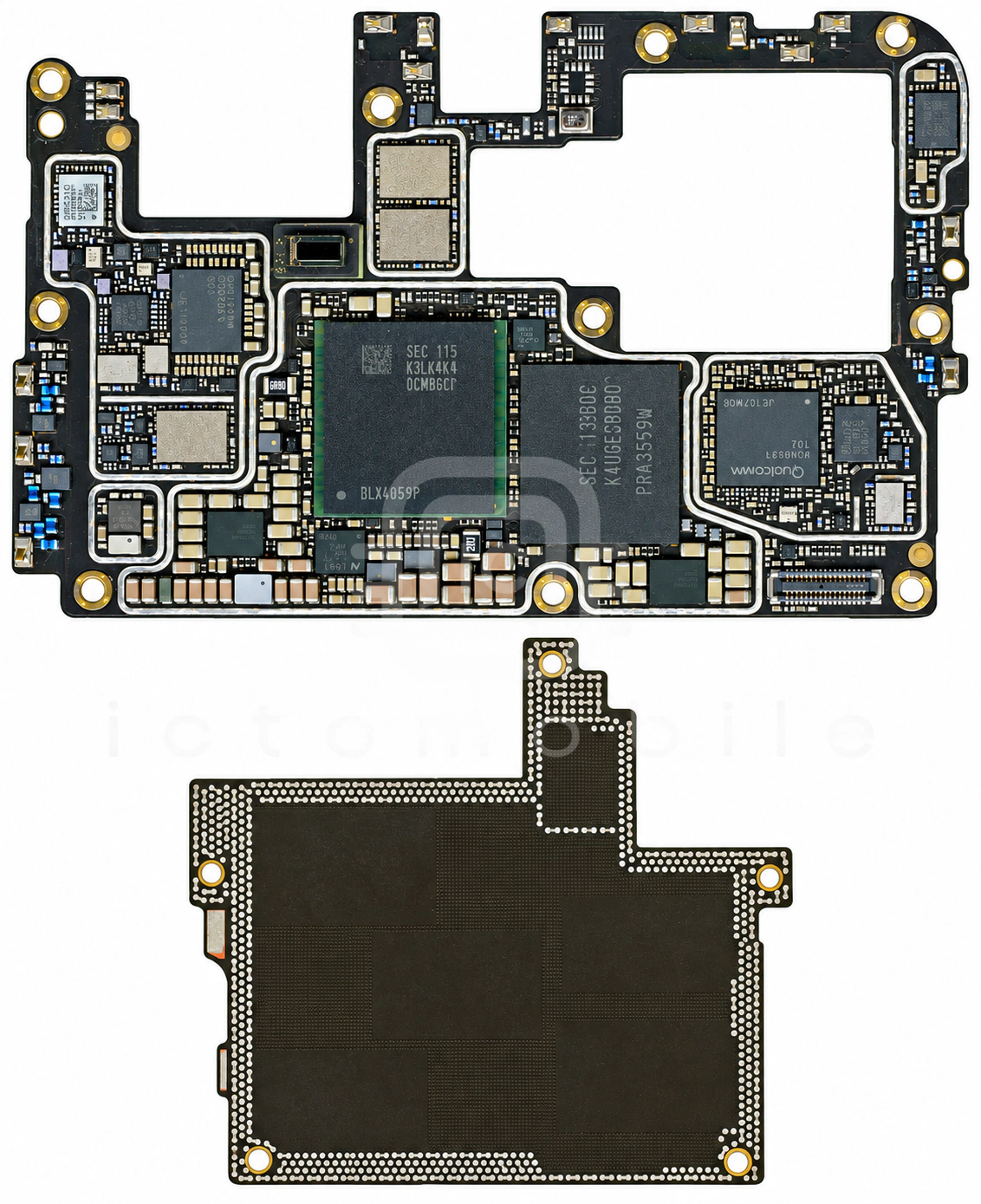

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۴ موقعیت از ۷۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM12114سوئیچ SP4TQORVO←
۲DMT35M4LFDFترانزیستور MosfetDIODES←
۳LN8620شارژLion Semiconductor←
۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۵PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۶QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۷BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۸QM11033Aسوئیچ SP3TQORVO←
۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۰QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۲QAT3518تیونر آنتن RFQUALCOMM Incorporated←
۱۳BMP280سنسور فشار جو (Barometer)Bosch←
۱۴QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۱۵K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۱۶PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۷PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۸SN110TUK1NFCNXP Semiconductors←
۱۹WCN6851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۰BU52272NUZسنسور مغناطیسی اثر هال (Hall Effect)ROHM←
۲۱TPS22915Bسوئیچ بار (Load Switch)Texas Instruments←
۲۲NU1651WYYBشارژ بی سیمNuVolta Technologies←
۲۳ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۲۴WLAN8101Hماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)NXP Semiconductors←
۲۵SGM2038-1.1رگولاتور ولتاژ LDOSG Micro←
۲۶QAT3555تیونر آنتن RFQUALCOMM Incorporated←
۲۷NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۸ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
۲۹QM12114سوئیچ SP4TQORVO←
۳۰QET6110ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۱QM12114سوئیچ SP4TQORVO←
۳۲PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳۳QM11033Aسوئیچ SP3TQORVO←
۳۴QM11033Aسوئیچ SP3TQORVO←
۳۵WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۳۶DMT32M5LFGترانزیستور MosfetDIODES←
۳۷DMT32M5LFGترانزیستور MosfetDIODES←
۳۸QM13111تیونر آنتن RFQORVO←
۳۹MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۴۰SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۴۱QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۴۲QAT5568تیونر آنتن RFQUALCOMM Incorporated←
۴۳FPF3380UCXمحافظ اضافه ولتاژON Semiconductor←
۴۴QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۴۵QM12114سوئیچ SP4TQORVO←
۴۶QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۷FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۴۸QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۹BQ25980شارژTexas Instruments←
۵۰LN8620شارژLion Semiconductor←
۵۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۵۲BQ25980شارژTexas Instruments←
۵۳WCD9380Codec صوتQUALCOMM Incorporated←
۵۴PMK8350بافر کلاکQUALCOMM Incorporated←
۵۵QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۵۶WLAN8101Cماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)NXP Semiconductors←
۵۷AW13612FLRفیلتر RFAwinic←
۵۸QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۵۹QM13111تیونر آنتن RFQORVO←
۶۰QPM5641سوئیچ آنتن 4GQUALCOMM Incorporated←
۶۱SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۶۲MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۶۳QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۶۴PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۶۵SKY13585-679LFسوئیچ آنالوگ SPDTSkyworks Solutions Inc←
۶۶QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۶۷KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۶۸NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۶۹FAN48610BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۷۰SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۷۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۷۲ET9919Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۷۳SMB1399شارژQUALCOMM Incorporated←
۷۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
