برد شیائومی Mi Civi (3510K9BM0A)

3510K9BM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

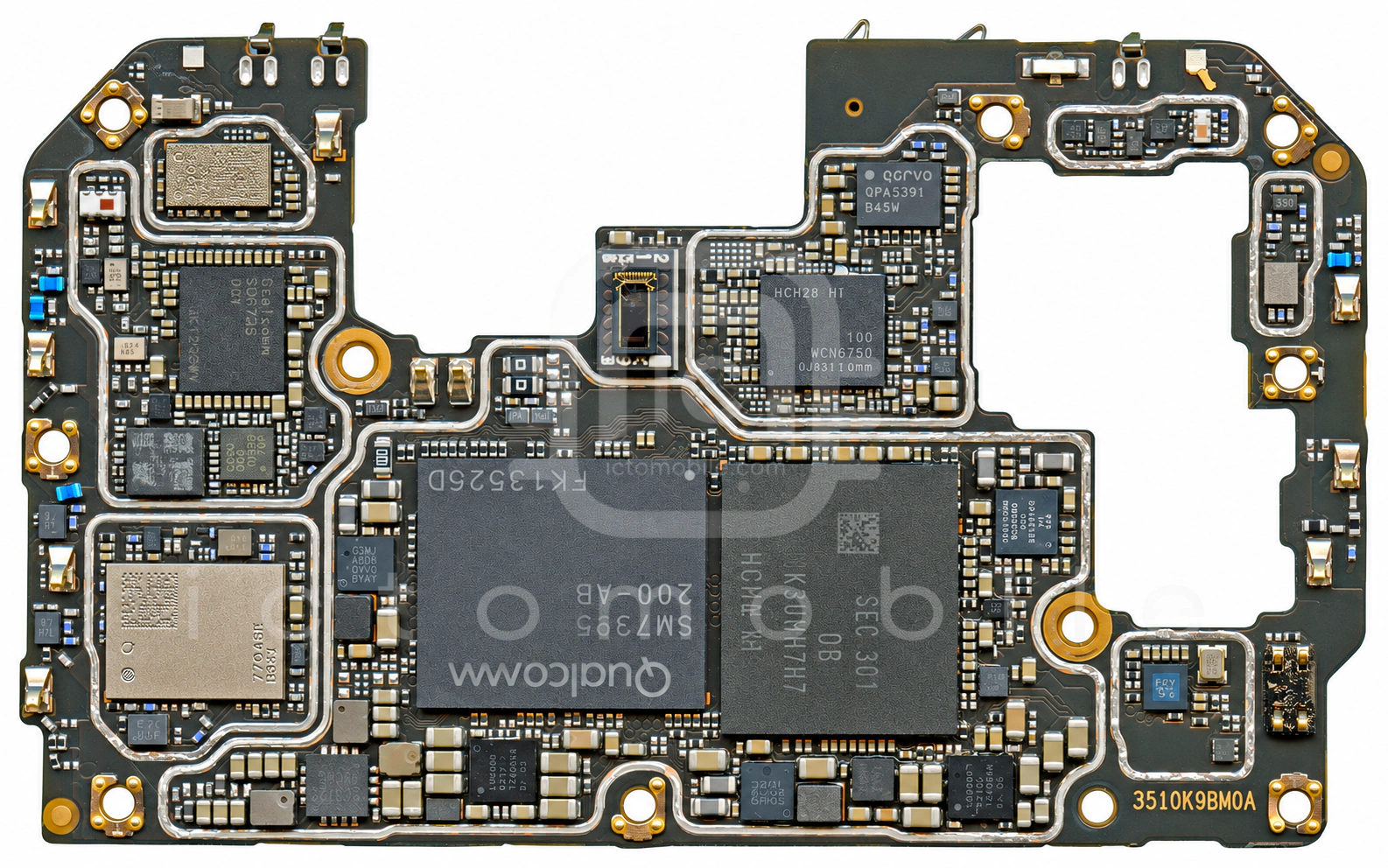

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

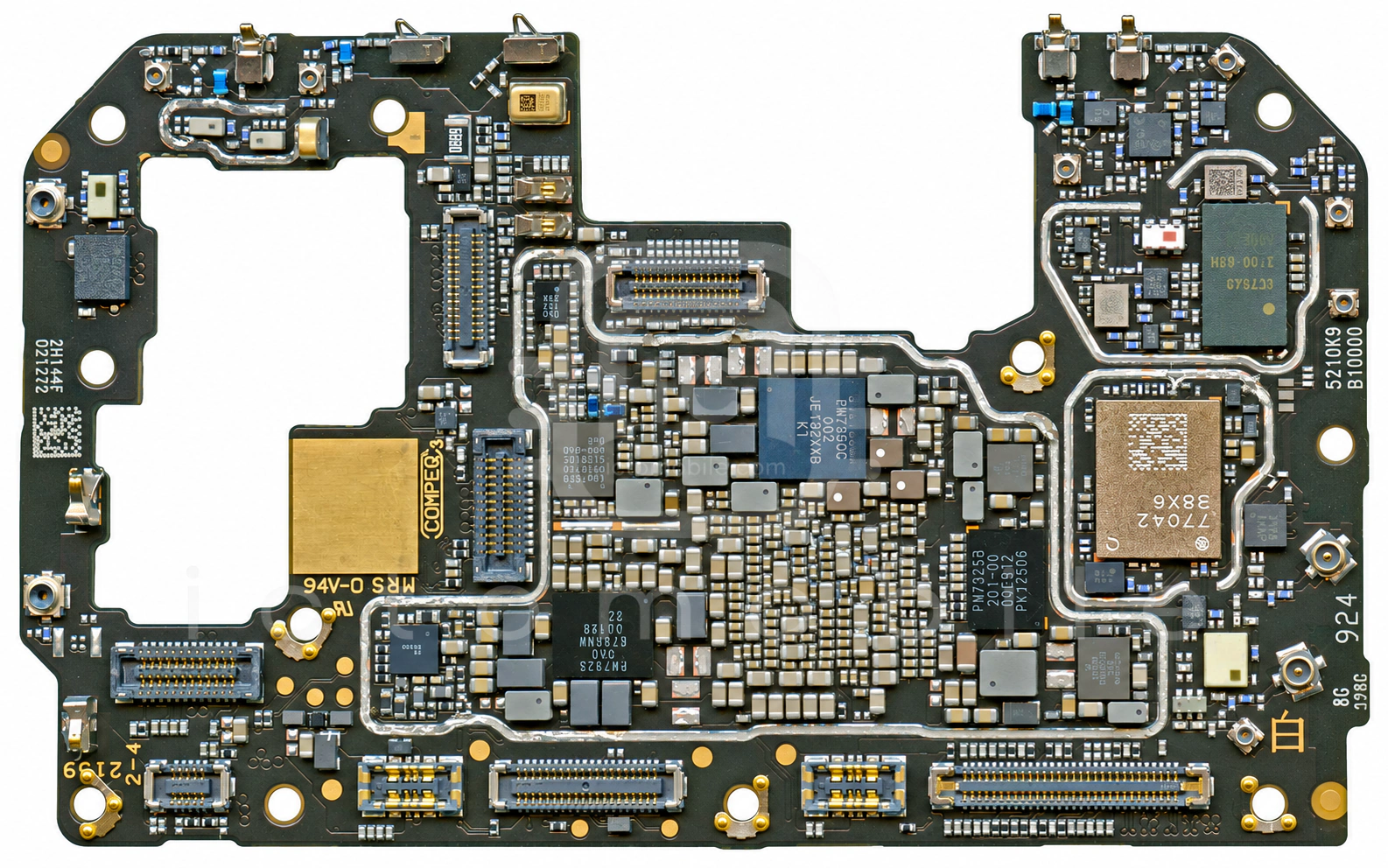

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۵ موقعیت از ۴۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲AW86224FCRدرایور ویبراتورAwinic←
۳SN100TNFCNXP Semiconductors←
۴PMDXB600UNEترانزیستور MosfetNexperia←
۵LN8000شارژLion Semiconductor←
۶DMT35M4LFDFترانزیستور MosfetDIODES←
۷SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۸QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹WCD9380Codec صوتQUALCOMM Incorporated←
۱۰ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۱۱PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۲KM8V9001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۱۳MXD8539Hسوئیچ آنتنMAXSCEND←
۱۴QM13322تیونر آنتن RFQORVO←
۱۵QM11033Aسوئیچ SP3TQORVO←
۱۶Snapdragon 778G 5G SM7325CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۷QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۸LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۹AW88263CSRآمپلی فایر صوتAwinic←
۲۰MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۱SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۲QM23341فیلتر RFQORVO←
۲۳WCN6750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۴LN8000شارژLion Semiconductor←
۲۵PMK7325بافر کلاکQUALCOMM Incorporated←
۲۶QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۷QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۸QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۹QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۰AW88263CSRآمپلی فایر صوتAwinic←
۳۱QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۲QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۳۳QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳۴QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۵QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۶MXDLN14TCآمپلی فایر GPSMAXSCEND←
۳۷NT50372Sتغذیه صفحه نمایشNovaTek←
۳۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۹PM7325Bتغذیه (PMU)QUALCOMM Incorporated←
۴۰MXDLN14TCآمپلی فایر GPSMAXSCEND←
۴۱PM7325تغذیه (PMU)QUALCOMM Incorporated←
۴۲PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۴۳QM45391آمپلی فایر کم نویز (LNA)QORVO←
۴۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۵MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
