نقشه برد Xiaomi Redmi 10X Pro 5G

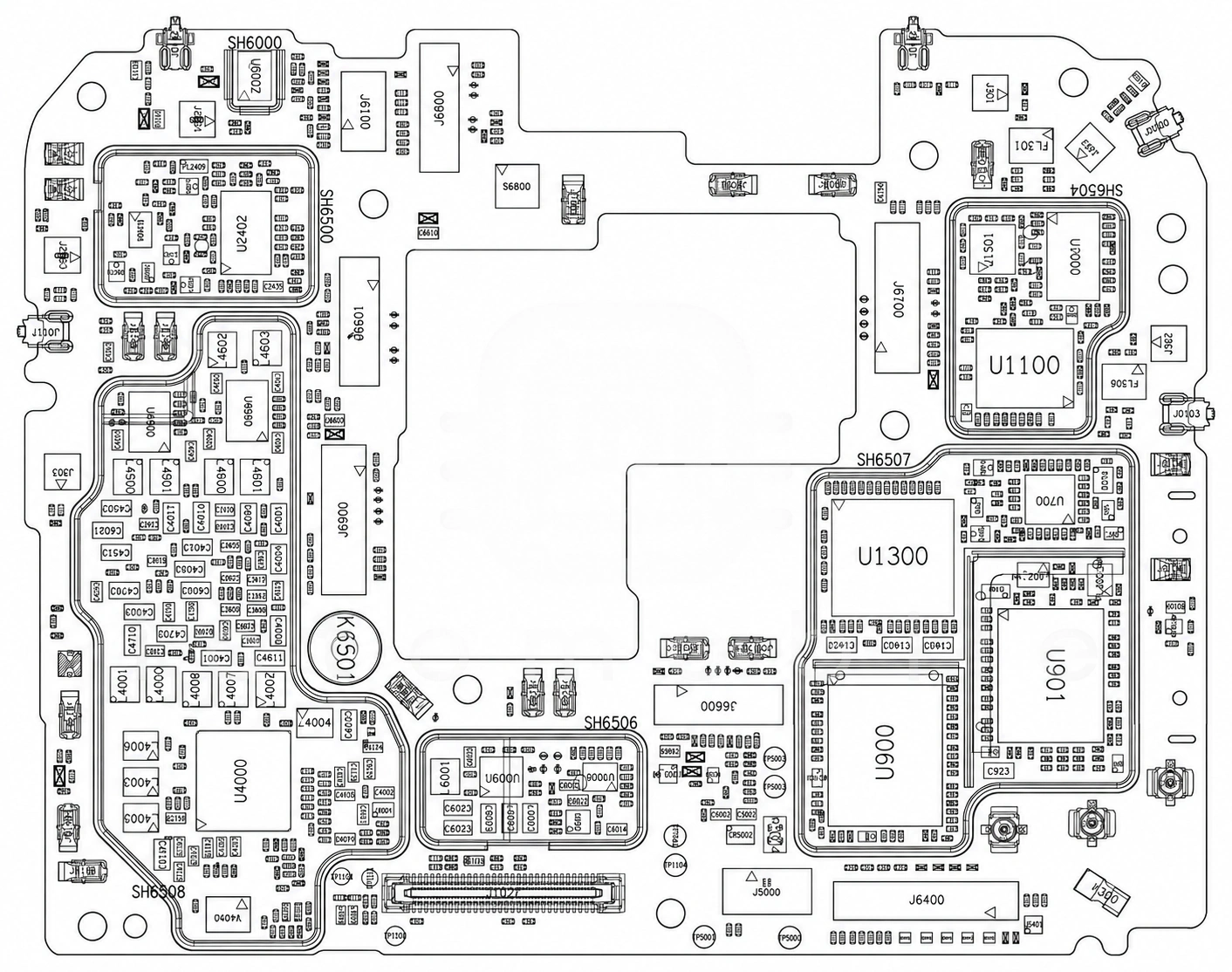

روی برد

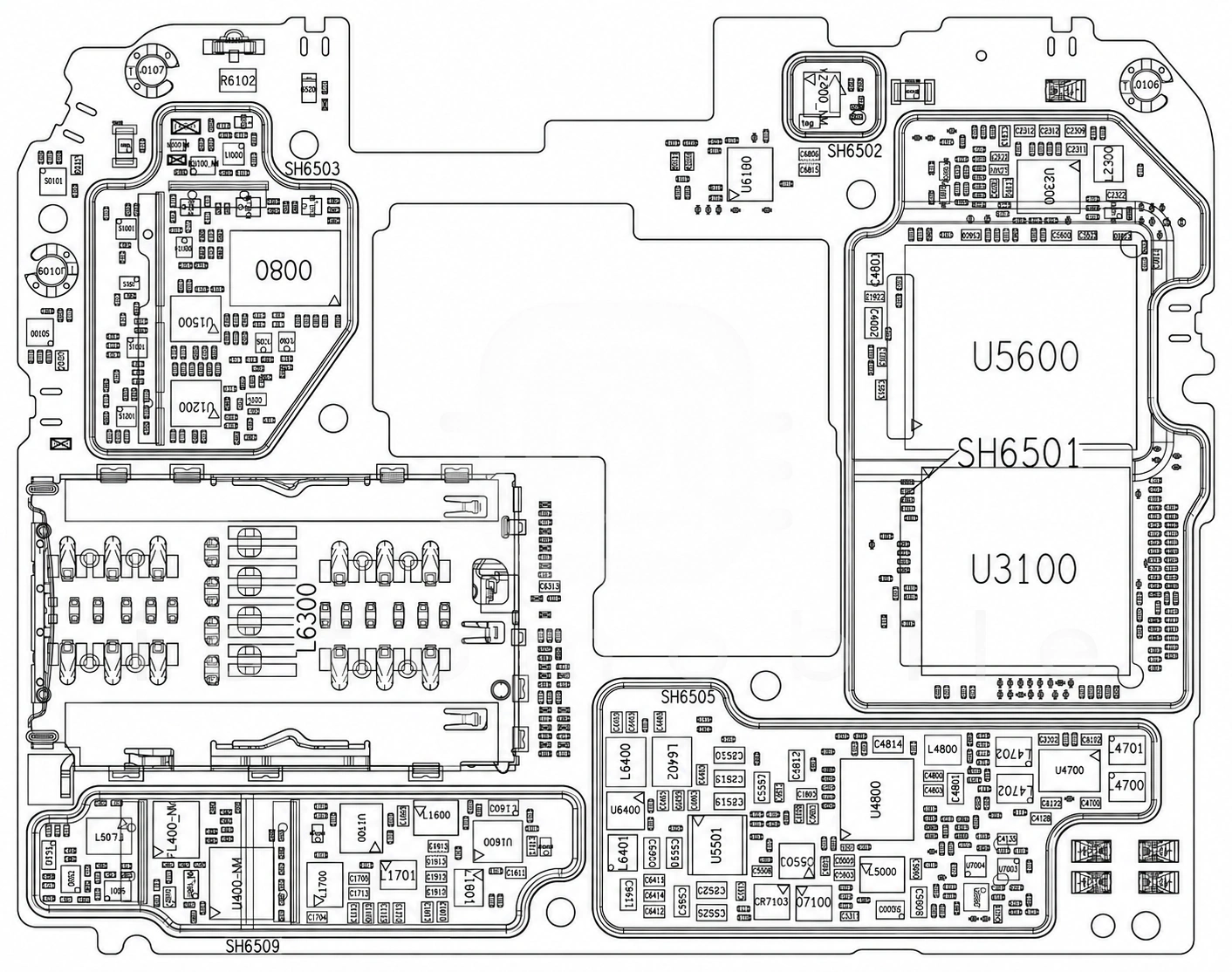

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SKY58254-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۳SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←

۴MT6191Wسوئیچ آنتنMediatek←

۵QM12630سوئیچ آنالوگ SPDTQORVO←

۶QM12630سوئیچ آنالوگ SPDTQORVO←

۷QM12630سوئیچ آنالوگ SPDTQORVO←

۸MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۹SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۱۰CSD13383F4ترانزیستور MosfetTexas Instruments←

۱۱QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←

۱۲RV1C002UNT2CLترانزیستور MosfetROHM←

۱۳AW8624CSRدرایور ویبراتورAwinic←

۱۴FAN53870UC00Xتغذیه دوربینON Semiconductor←

۱۵CS35L41Bآمپلی فایر صوتCirrus Logic←

۱۶AW35649CSRسوئیچ آنالوگAwinic←

۱۷MT6635Pبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۱۸MT6315PPتغذیه (PMU)Mediatek←

۱۹MT6315SPتغذیه (PMU)Mediatek←

۲۰MT6359VMPتغذیه (PMU) و Codec صوتMediatek←

۲۱MT6680Pرگولاتور ولتاژ LDOMediatek←

۲۲SN100TNFCNXP Semiconductors←

۲۳KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←

۲۴Dimensity 820 MT6875VCPU بخش Application و BasebandMediatek←

۲۵MT6315TPتغذیه (PMU)Mediatek←

۲۶NCP134AMX110TCGرگولاتور ولتاژ LDOON Semiconductor←

۲۷WL2831D12-4رگولاتور ولتاژ LDOWILLSEMI←

۲۸XMUSB350درایور USBنامعلوم←

۲۹ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←

۳۰DMN3020UFDFترانزیستور MosfetDIODES←

۳۱DMT35M4LFDFترانزیستور MosfetDIODES←

۳۲BQ25970شارژTexas Instruments←

۳۳S2DOS15X02-6230تغذیه صفحه نمایشSamsung semiconductor←

۳۴MT6360MPتغذیه (PMU)Mediatek←

۳۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳۶WL2831D12-4رگولاتور ولتاژ LDOWILLSEMI←

۳۷QM13144سوئیچ SP4TQORVO←

۳۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←

۳۹SKY53735-21سوئیچ آنتن DiversitySkyworks Solutions Inc←

۴۰QM12114سوئیچ SP4TQORVO←

۴۱QM12630سوئیچ آنالوگ SPDTQORVO←

۴۲SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۴۳QM12114سوئیچ SP4TQORVO←

۴۴SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۴۵MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←

۴۶QM12114سوئیچ SP4TQORVO←

۴۷QM13144سوئیچ SP4TQORVO←

۴۸QM11022سوئیچ آنتنQORVO←

۴۹QM11022سوئیچ آنتنQORVO←

۵۰SKY77652-11پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←

۵۱MT6308PEPT (Envelope Power Tracker)Mediatek←

۵۲MT6308PEPT (Envelope Power Tracker)Mediatek←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
