برد شیائومی Mi 11 (35100K2M0A)

35100K2M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

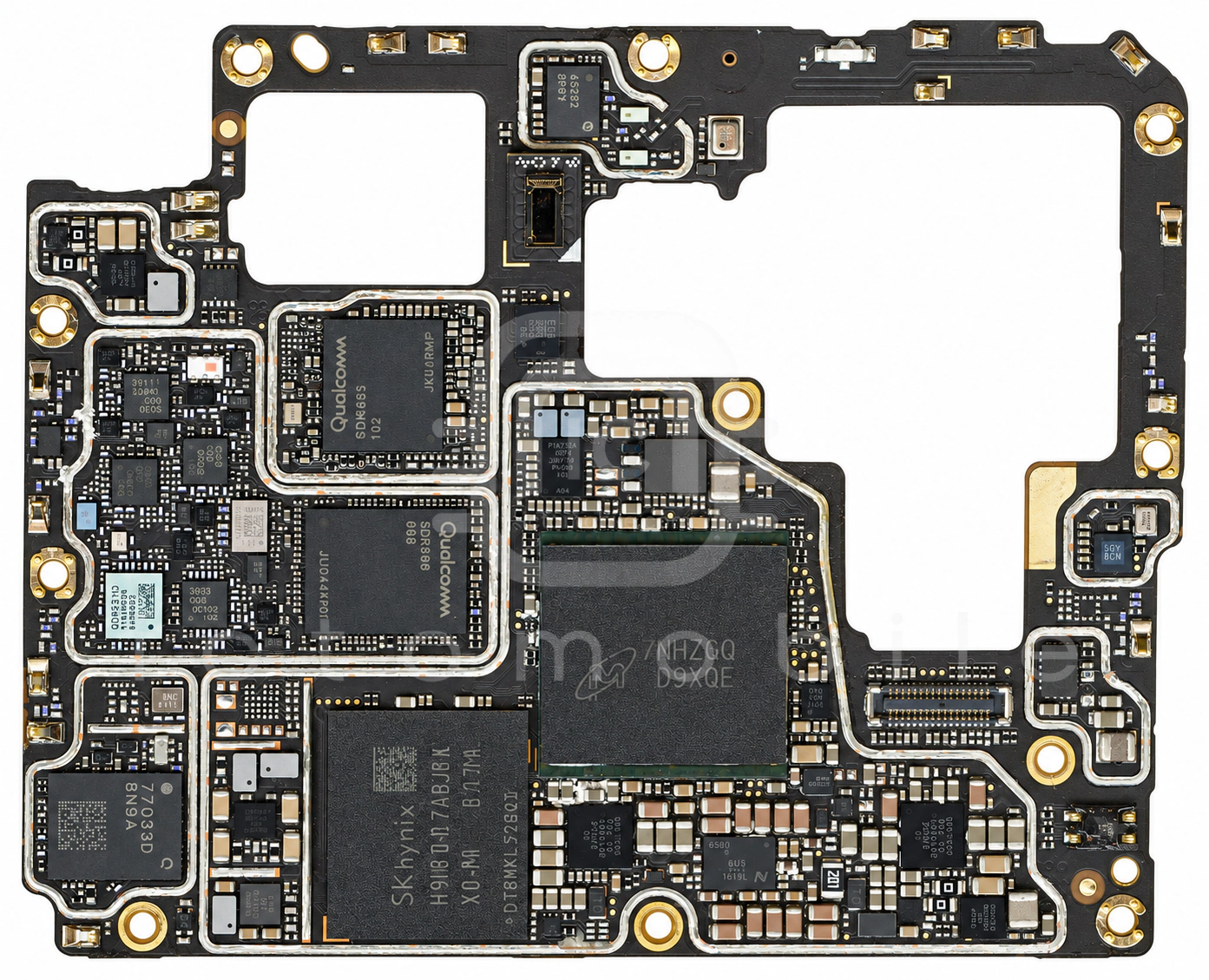

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

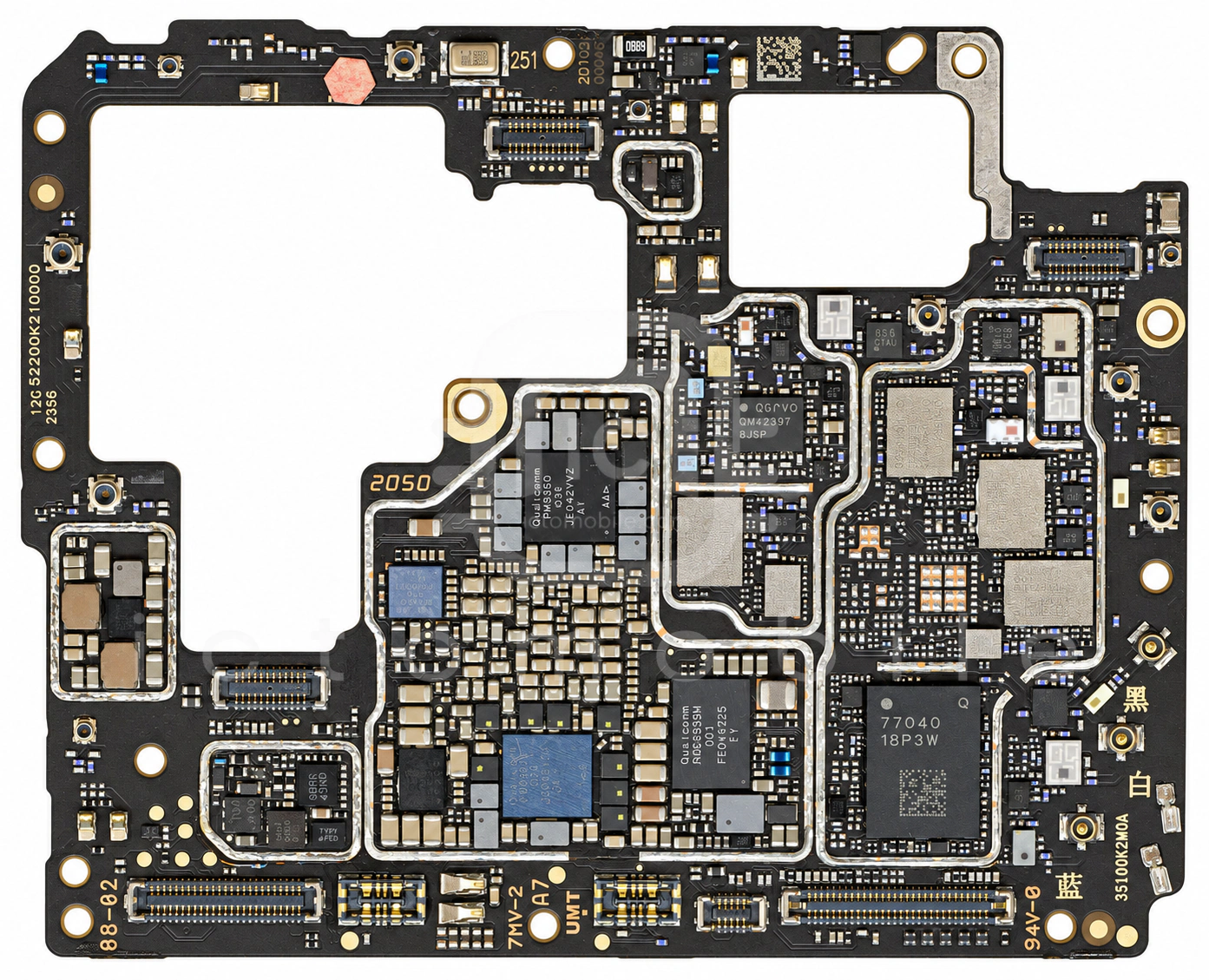

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۸۰ موقعیت از ۸۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM13124Cسوئیچ آنتنQORVO←
۲QM12114سوئیچ SP4TQORVO←
۳SMB1396شارژQUALCOMM Incorporated←
۴TCC-303مبدل دیجیتال به آنالوگ (D to A)ON Semiconductor←
۵QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۶CS35L41Bآمپلی فایر صوتCirrus Logic←
۷SX9331IULTRTسنسور GRIP/SARSEMTECH←
۸QPA5581پاور آمپلی فایر 5GQUALCOMM Incorporated←
۹HN8T05BZGKX015حافظه UFS (هارد)Skhynix←
۱۰LN8282شارژ بی سیمLion Semiconductor←
۱۱QPM5641سوئیچ آنتن 4GQUALCOMM Incorporated←
۱۲QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۳QM11033Aسوئیچ SP3TQORVO←
۱۴MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۱۵PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۱۶QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۷BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۱۸QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۹QM13146سوئیچ آنتنQORVO←
۲۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۱NU1619WFFBشارژ بی سیمNuVolta Technologies←
۲۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۳SMB1396شارژQUALCOMM Incorporated←
۲۴QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۵WCD9380Codec صوتQUALCOMM Incorporated←
۲۶BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۲۷QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۸PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۲۹PMDXB600UNEترانزیستور MosfetNexperia←
۳۰Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۱BMP280سنسور فشار جو (Barometer)Bosch←
۳۲SKY13585-679LFسوئیچ آنالوگ SPDTSkyworks Solutions Inc←
۳۳PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳۴NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۵MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۳۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۷WL2831D105-4رگولاتور ولتاژ LDOWILLSEMI←
۳۸MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۰AW8697FCRدرایور ویبراتورAwinic←
۴۱QET6110ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۲AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۴۳QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۴۴SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴۵MT62F1536M64D8CH-031 WT:Aحافظه RAMMicron←
۴۶NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۷FSA4480UCXدرایور USB Type-CON Semiconductor←
۴۸WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۴۹ET5A3ADJZBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵۰QET6110ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۱QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۲SN100TNFCNXP Semiconductors←
۵۳FAN48610BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۵۴PMPB13XNEترانزیستور MosfetNexperia←
۵۵QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۵۶WCN6851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵۷QM77033Dپاور آمپلی فایر GSM و 3G و 4GQORVO←
۵۸PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۵۹NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۶۰FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۶۱QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۶۲SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۶۳QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۶۴QM13144سوئیچ SP4TQORVO←
۶۵PM8008تغذیه دوربینQUALCOMM Incorporated←
۶۶ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۶۷QM11033Aسوئیچ SP3TQORVO←
۶۸QM12114سوئیچ SP4TQORVO←
۶۹QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۷۰QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۷۱QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۷۲MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۷۳QM11033Aسوئیچ SP3TQORVO←
۷۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۷۵QM45392ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۷۶NTLJS5D0N03Cترانزیستور MosfetON Semiconductor←
۷۷QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۷۸QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۷۹PMK8350بافر کلاکQUALCOMM Incorporated←
۸۰NLAS3257CMX2TCGسوئیچ آنالوگON Semiconductor←
