نقشه برد Xiaomi MI 11i 5G | Xiaomi Redmi Note 11 Pro (3510K16M0A)

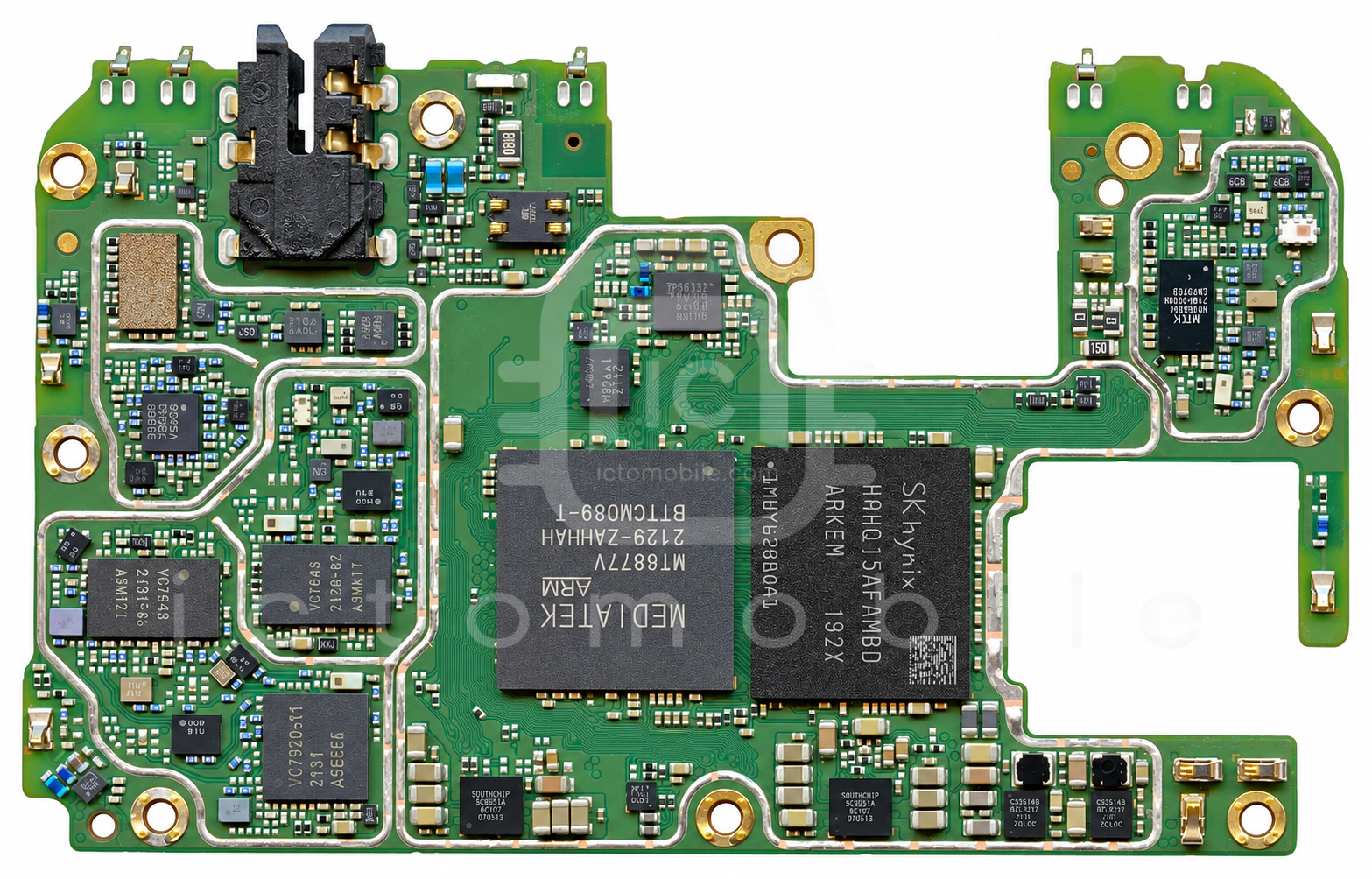

روی برد

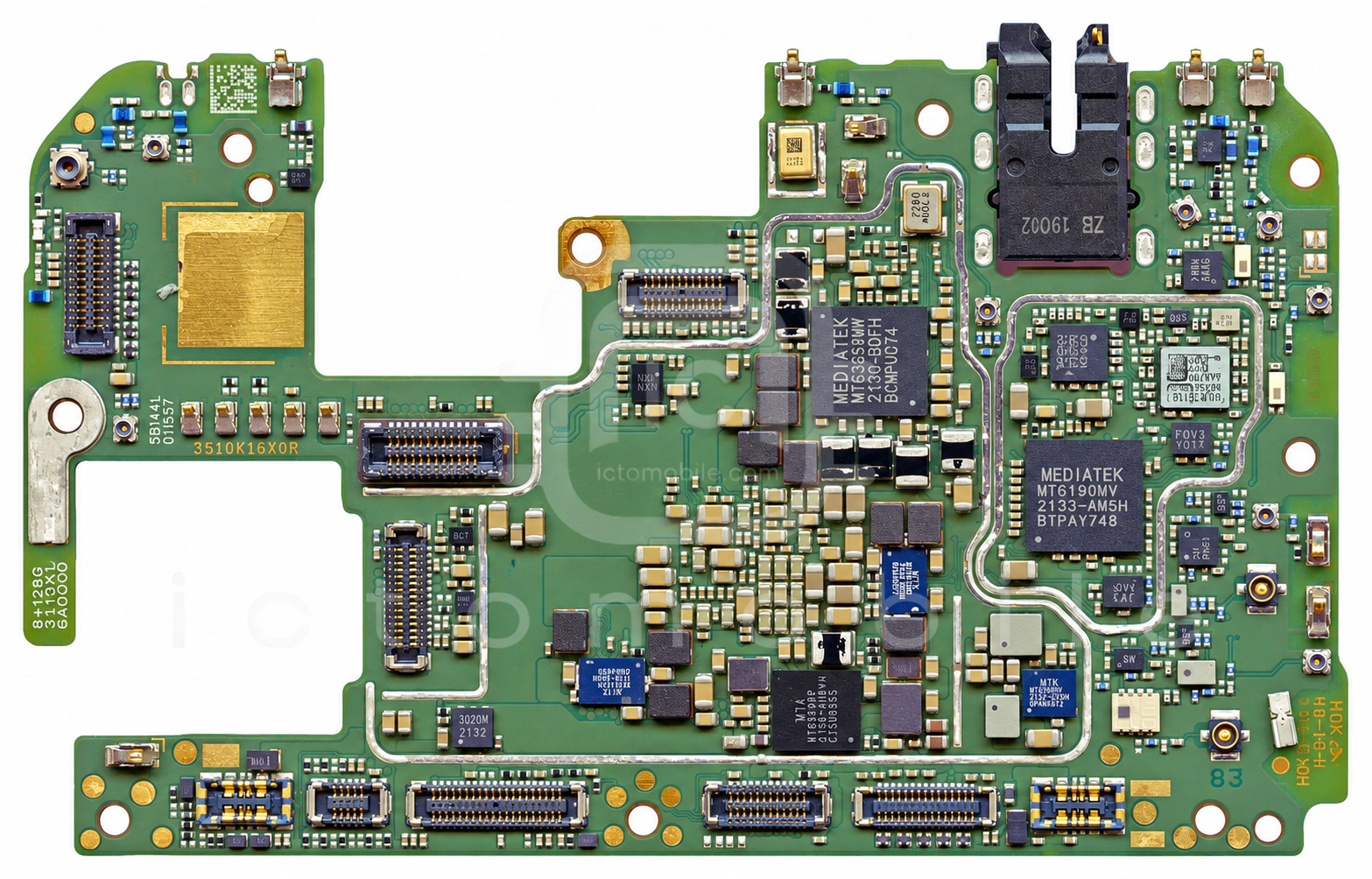

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۸ موقعیت از ۴۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←

۲MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۳CS35L41Bآمپلی فایر صوتCirrus Logic←

۴CS35L41Bآمپلی فایر صوتCirrus Logic←

۵SC8551CFFRشارژSOUTHCHIP←

۶H9HQ15AFAMBDAR-KEMحافظه uMCP (هارد)Skhynix←

۷Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←

۸ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۹WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←

۱۰SN110TUK1NFCNXP Semiconductors←

۱۱MXD8542Xسوئیچ آنتن DiversityMAXSCEND←

۱۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←

۱۳MXD8645Hسوئیچ آنتن 5GMAXSCEND←

۱۴MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←

۱۵SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۶QM13124Cسوئیچ آنتنQORVO←

۱۷MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۸SAPRY1G74BA0B0Aفیلتر RFMurata←

۱۹MXD8645Hسوئیچ آنتن 5GMAXSCEND←

۲۰VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←

۲۱VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۲۲VC7920-11Mماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←

۲۳SC8551CFFRشارژSOUTHCHIP←

۲۴XMUSB350درایور USBنامعلوم←

۲۵MXDLN14TCآمپلی فایر GPSMAXSCEND←

۲۶MXDLN14TCآمپلی فایر GPSMAXSCEND←

۲۷PNM3FD20V2ترانزیستور MosfetPrisemi←

۲۸PNM3FD20V2ترانزیستور MosfetPrisemi←

۲۹QM13124Cسوئیچ آنتنQORVO←

۳۰MXD8539Hسوئیچ آنتنMAXSCEND←

۳۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۲MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←

۳۳MXD9121UAسوئیچ آنتن DiversityMAXSCEND←

۳۴MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۳۵MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←

۳۶QM11033Aسوئیچ SP3TQORVO←

۳۷MXD9121UAسوئیچ آنتن DiversityMAXSCEND←

۳۸MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←

۳۹MT6308MPEPT (Envelope Power Tracker)Mediatek←

۴۰MT6315OPتغذیه (PMU)Mediatek←

۴۱MT6360RPتغذیه (PMU)Mediatek←

۴۲MT6365VMWتغذیه (PMU)Mediatek←

۴۳FAN53870UC00Xتغذیه دوربینON Semiconductor←

۴۴MT6315FPتغذیه (PMU)Mediatek←

۴۵DMT35M4LFDFترانزیستور MosfetDIODES←

۴۶NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←

۴۷WL2834CAرگولاتور ولتاژ LDOOmniVision←

۴۸MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
