برد شیائومی Mi 10 Lite Zoom

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

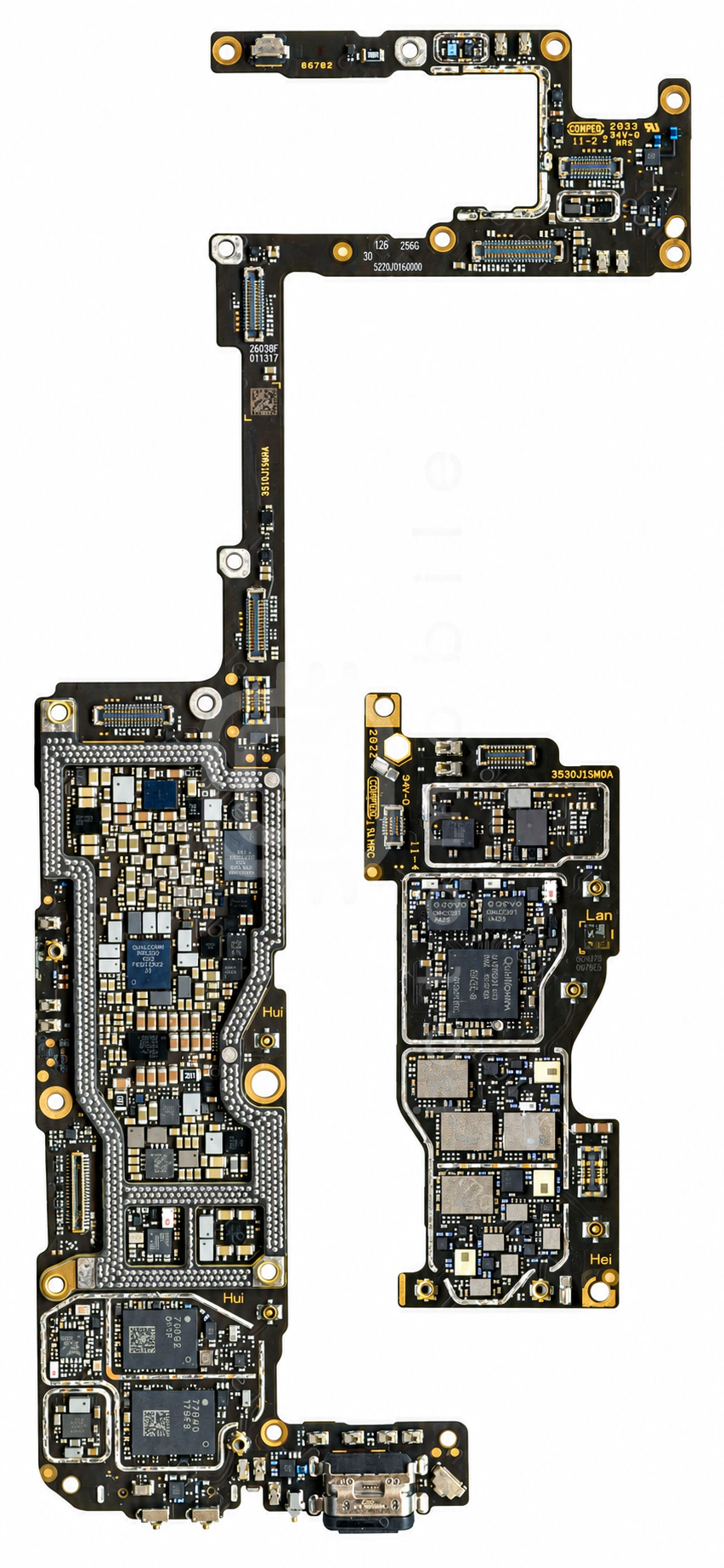

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

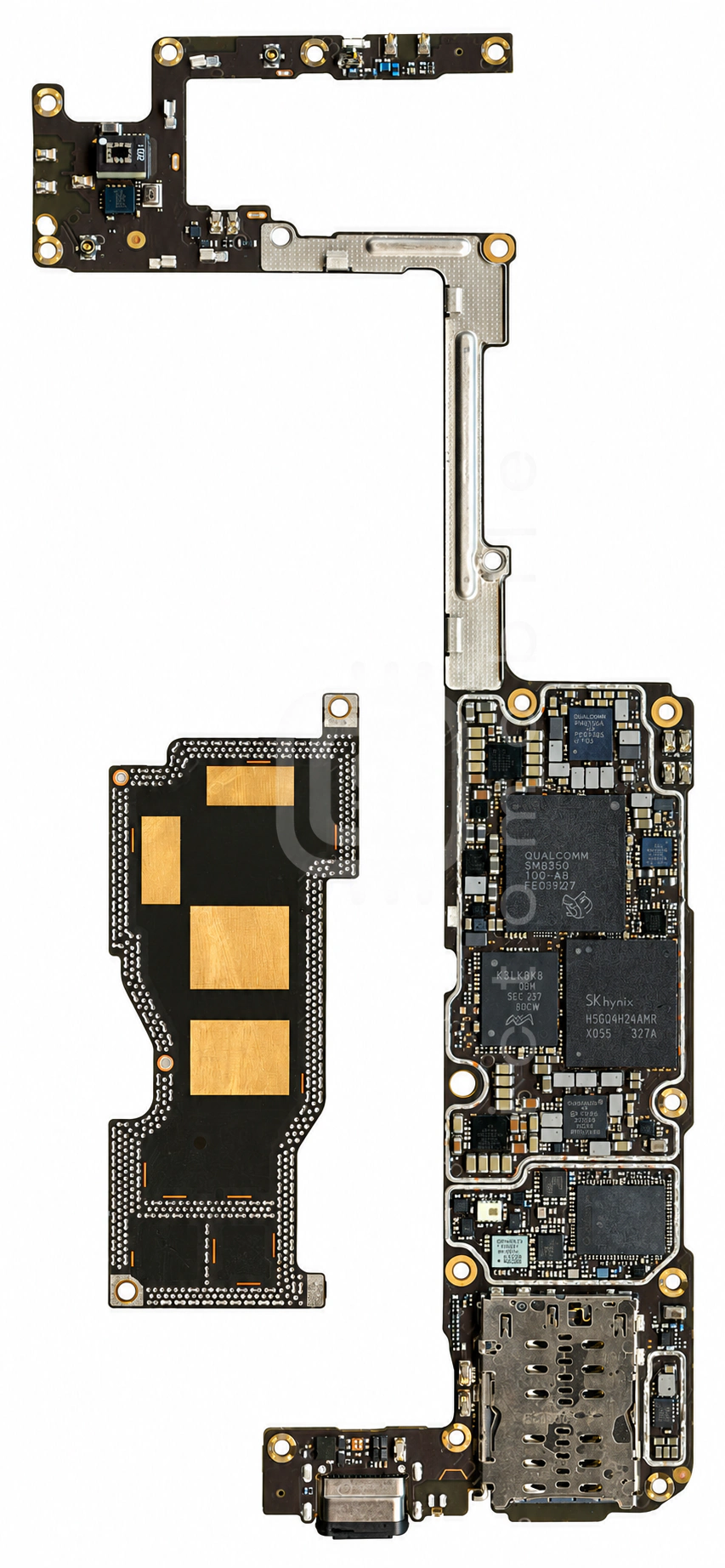

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۰ موقعیت از ۷۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SMB1396شارژQUALCOMM Incorporated←
۲NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۴QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵QM13144سوئیچ SP4TQORVO←
۶QM13111تیونر آنتن RFQORVO←
۷Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹NX30P0121محافظ اضافه ولتاژNXP Semiconductors←
۱۰PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۱۱QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۳NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۴MAX28200میکروکنترلرMaxim←
۱۵SGM2541YGمحافظ اضافه ولتاژSG Micro←
۱۶TCC-303مبدل دیجیتال به آنالوگ (D to A)ON Semiconductor←
۱۷BU52272NUZسنسور مغناطیسی اثر هال (Hall Effect)ROHM←
۱۸SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۹QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲۰P9415شارژ بی سیمRenesas Technology Corp←
۲۱NTLJS5D0N03Cترانزیستور MosfetON Semiconductor←
۲۲NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۳PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۲۴NT50372Sتغذیه صفحه نمایشNovaTek←
۲۵QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۶KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۲۷FAN48610BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۸QM12114سوئیچ SP4TQORVO←
۲۹TPS22916CNسوئیچ بار (Load Switch)Texas Instruments←
۳۰BQ25790شارژTexas Instruments←
۳۱QM11022سوئیچ آنتنQORVO←
۳۲BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۳۳FSA4480UCXدرایور USB Type-CON Semiconductor←
۳۴TPS61089RNRRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۳۵NTLJS5D0N03Cترانزیستور MosfetON Semiconductor←
۳۶PM8008تغذیه دوربینQUALCOMM Incorporated←
۳۷QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۸NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۳۹QM77032پاور آمپلی فایر GSM و 3G و 4GQORVO←
۴۰QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۱NCP167AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۲PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۴۳PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۴۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۵AW8697FCRدرایور ویبراتورAwinic←
۴۶NCP163AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۷QM13146سوئیچ آنتنQORVO←
۴۸KTS1675AEUTمحافظ اضافه ولتاژKinetic Technologies←
۴۹QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۰PMDXB600UNEترانزیستور MosfetNexperia←
۵۱MT62F1536M64D8CH-036 WT:Aحافظه RAMMicron←
۵۲WCD9380Codec صوتQUALCOMM Incorporated←
۵۳NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۵۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۵۵ISL91107IINZکانورتر ولتاژ (DC/DC Voltage Converter)Renesas Technology Corp←
۵۶TPS22916CNسوئیچ بار (Load Switch)Texas Instruments←
۵۷QM45391آمپلی فایر کم نویز (LNA)QORVO←
۵۸SMB1396شارژQUALCOMM Incorporated←
۵۹LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۶۰NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۶۱NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۶۲ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
۶۳SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶۴PMK8002بافر کلاکQUALCOMM Incorporated←
۶۵QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶۷KTS1675AEUTمحافظ اضافه ولتاژKinetic Technologies←
۶۸MAX77932BEWOتغذیه (PMU)Maxim←
۶۹FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۷۰QM13146سوئیچ آنتنQORVO←
