برد آیفون 12 Pro Max

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

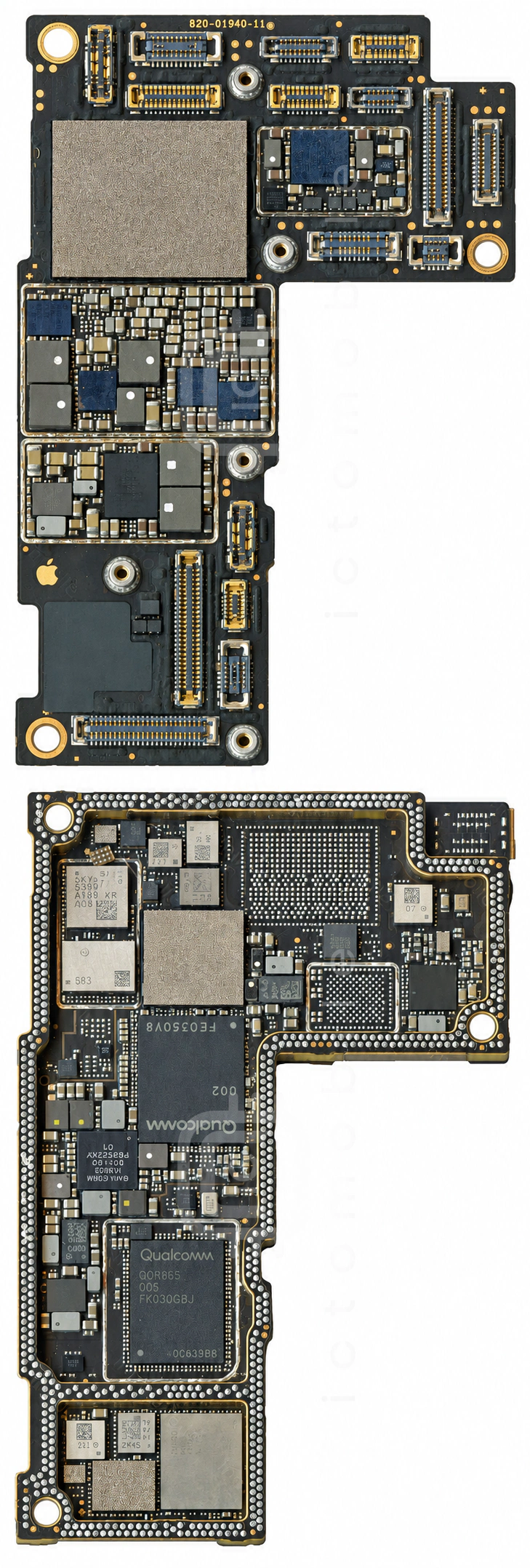

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

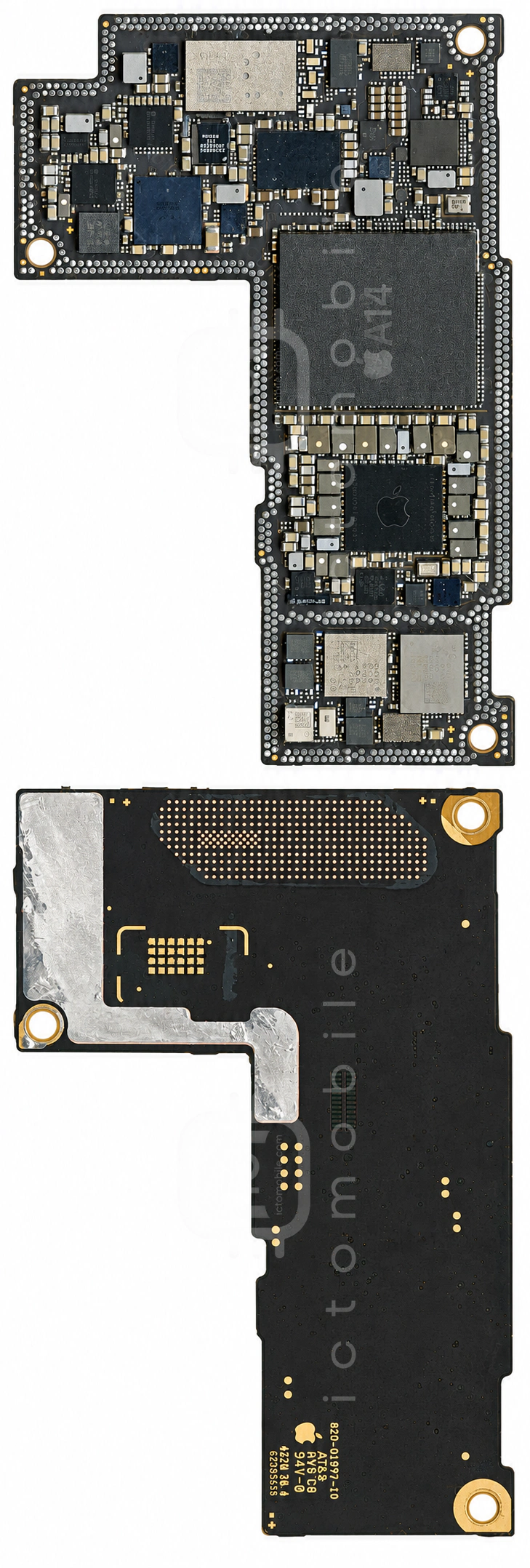

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۸۷ موقعیت از ۸۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LBKA0QE1XR-481سوئیچ آنتن 5GMurata←
۲ACFM-N7F0-AP1سوئیچ آنتن 5GAvago←
۳RT4803AAWSCکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۴338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۵PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۶SKY58241-19پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۷SN74AXC1T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۸343S00437 (APL1094)تغذیه بخش ApplicationApple←
۹LSF0101مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۱۰SKY53802سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۱AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۱۲QM18839تیونر آنتن RFQORVO←
۱۳ACPF-7350-AP1فیلتر مسیر آنتن بلوتوث و وای فای (wifi)Avago←
۱۴SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۱۵QM81030APT (Average Power Tracking)QORVO←
۱۶FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۷STWPSPA1شارژ بی سیمSTMicroelectronics←
۱۸AFEM-8200-AP1پاور آمپلی فایر 4G و 5GAvago←
۱۹TPS65656A2تغذیه صفحه نمایشTexas Instruments←
۲۰ACFM-W0N7-AP1سوئیچ آنتنAvago←
۲۱ACPF-7350-AP1فیلتر مسیر آنتن بلوتوث و وای فای (wifi)Avago←
۲۲MDFEGYFB-132سوئیچ آنتن بلوتوث و وای فای (wifi)Murata←
۲۳SKY53812آمپلی فایر GPSSkyworks Solutions Inc←
۲۴SKY53802سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۵QM18857تیونر آنتن RFQORVO←
۲۶CD2E224Aدرایور USBTexas Instruments←
۲۷LSF0101مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۲۸DMT12H065LFDFترانزیستور MosfetDIODES←
۲۹H23BFG8127AEQ-BCحافظه Nand Flash (هارد)Skhynix←
۳۰SN2611A0شارژTexas Instruments←
۳۱338S00509 (CS42L77A1)Codec صوتCirrus Logic←
۳۲SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۳QM81030APT (Average Power Tracking)QORVO←
۳۴ACFM-W2G5-AP1سوئیچ آنتنAvago←
۳۵SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۳۶SCY99224-1.875Vرگولاتور ولتاژ LDOON Semiconductor←
۳۷ACFM-N179-AP1سوئیچ آنتنAvago←
۳۸ACPF-7150-AP1فیلتر RFAvago←
۳۹339S00761بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۴۰338S00564-B0تغذیه دوربینApple←
۴۱SKY58232-19پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۴۲353S01531 (SN1705004A0)کانورتر ولتاژ (DC/DC Voltage Converter)NXP Semiconductors←
۴۳SN74AXC1T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۴۴CD3710A1تغذیه (PMU)Texas Instruments←
۴۵338S00616تغذیه دوربینApple←
۴۶CAT24C08C4Aحافظه EEPROMON Semiconductor←
۴۷SN74AXC2T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۴۸LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۴۹MDFEXCGB-137کوپلر RFنامعلوم←
۵۰SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۵۱338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۵۲SN74AXC1T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۵۳ACPF-7150-AP1فیلتر RFAvago←
۵۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۵STB601A04درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۵۶ACFM-1612-AP1تریپلکسر (Triplexer)Avago←
۵۷SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۵۸LM3567A1درایور LED فلاش دوربینTexas Instruments←
۵۹MDFEXCGB-137کوپلر RFنامعلوم←
۶۰CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۶۱A14 - APL1W01CPU بخش ApplicationApple←
۶۲SKY53807سوئیچ آنتن DiversitySkyworks Solutions Inc←
۶۳BCM15960A0درایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۶۴PMK8002بافر کلاکQUALCOMM Incorporated←
۶۵LMRXFNJB-K79سوئیچ آنتن Diversityنامعلوم←
۶۶CBTL1614A1درایور USB و شارژNXP Semiconductors←
۶۷338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۶۸338S00564-B0تغذیه دوربینApple←
۶۹LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۷۰SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۷۱MDFEGYFB-132سوئیچ آنتن بلوتوث و وای فای (wifi)Murata←
۷۲BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۷۳STOCTحافظه EEPROMنامعلوم←
۷۴NVT0202JKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۷۵ACFM-N179-AP1سوئیچ آنتنAvago←
۷۶SN74AXC1T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۷۷SKY53813-34آمپلی فایر GPSSkyworks Solutions Inc←
۷۸K3UHCHC0MM-VGCLحافظه RAMSamsung semiconductor←
۷۹SN74AXC1T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۸۰HFQTWLQFA-580سوئیچ آنتن Diversityنامعلوم←
۸۱NVT0202JKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۸۲SN210VUKNFCNXP Semiconductors←
۸۳SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۸۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸۵SKY58245-17پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۸۶SN210VUKNFCNXP Semiconductors←
۸۷HSCDTD602A-29Aسنسور مغناطیسی قطب نما (Compass)نامعلوم←
