برد آیفون 12 mini

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

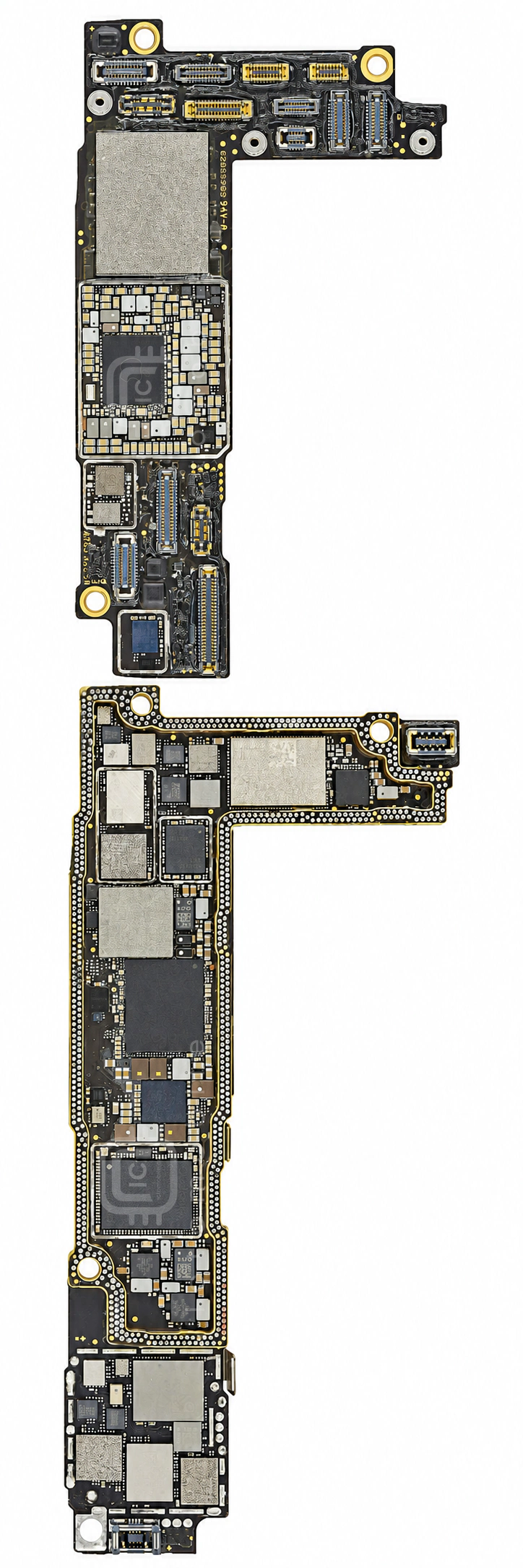

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

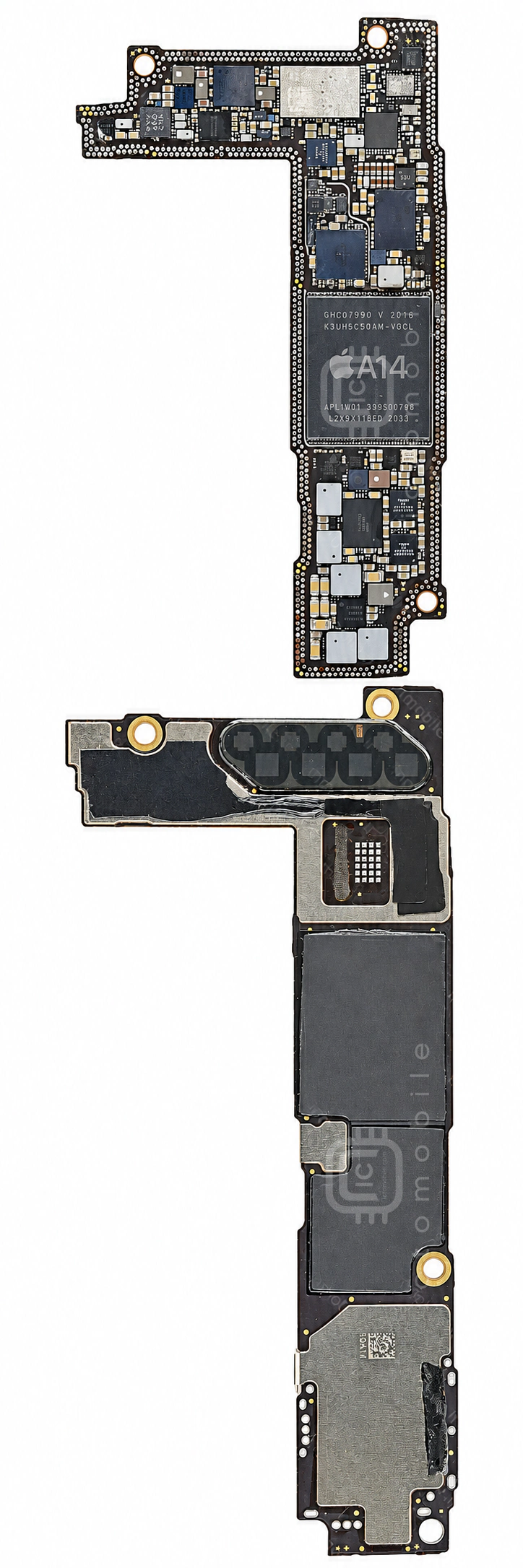

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۸ موقعیت از ۴۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CBTL1614A1درایور USB و شارژNXP Semiconductors←
۲HSCDTD602A-29Aسنسور مغناطیسی قطب نما (Compass)نامعلوم←
۳BCM15960A0درایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۴SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۵RT4803AAWSCکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۶SN210VUKNFCNXP Semiconductors←
۷343S00437 (APL1094)تغذیه بخش ApplicationApple←
۸SN2611A0شارژTexas Instruments←
۹SKY53807سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۲D2685تغذیه دوربیننامعلوم←
۱۳CD2E224Aدرایور USBTexas Instruments←
۱۴338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۵SKY53802سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۶AFEM-8200-AP1پاور آمپلی فایر 4G و 5GAvago←
۱۷338S00564-B0تغذیه دوربینApple←
۱۸STWPSPA1شارژ بی سیمSTMicroelectronics←
۱۹MDFEXCGB-137کوپلر RFنامعلوم←
۲۰338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۲۱STOCTحافظه EEPROMنامعلوم←
۲۲LM3567A1درایور LED فلاش دوربینTexas Instruments←
۲۳S2DOS24تغذیه صفحه نمایشSamsung semiconductor←
۲۴HFQTWLQFA-580سوئیچ آنتن Diversityنامعلوم←
۲۵AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۲۶K3UH5H50AM-VGCLحافظه RAMSamsung semiconductor←
۲۷SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۸PMK8002بافر کلاکQUALCOMM Incorporated←
۲۹CAT24C08C4Aحافظه EEPROMON Semiconductor←
۳۰QM81030APT (Average Power Tracking)QORVO←
۳۱338S00509 (CS42L77A1)Codec صوتCirrus Logic←
۳۲CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۳۳353S01531 (SN1705004A0)کانورتر ولتاژ (DC/DC Voltage Converter)NXP Semiconductors←
۳۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۵H23BFG8127AEQ-BCحافظه Nand Flash (هارد)Skhynix←
۳۶BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳۷SN210VUKNFCNXP Semiconductors←
۳۸SKY58232-19پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۳۹A14 - APL1W01CPU بخش ApplicationApple←
۴۰SKY58241-19پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۴۱SKY53802سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴۲PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۴۳SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴۴339S00761بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۴۵SKY58245-17پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۴۶FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۴۷QM81030APT (Average Power Tracking)QORVO←
۴۸STB601A04درایور دات پروژکتور (Dot Projector)STMicroelectronics←
