برد شیائومی Redmi 9C

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

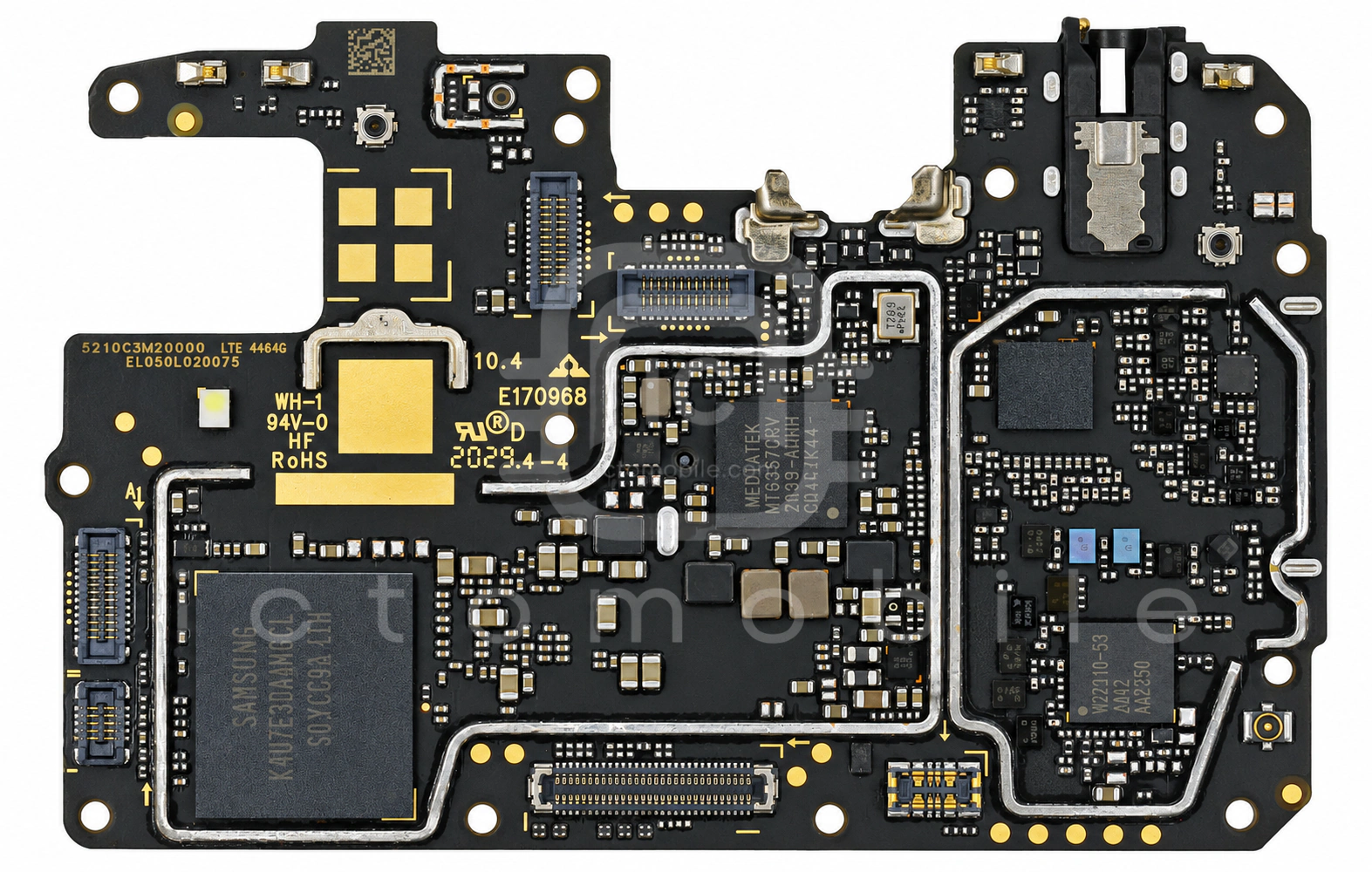

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

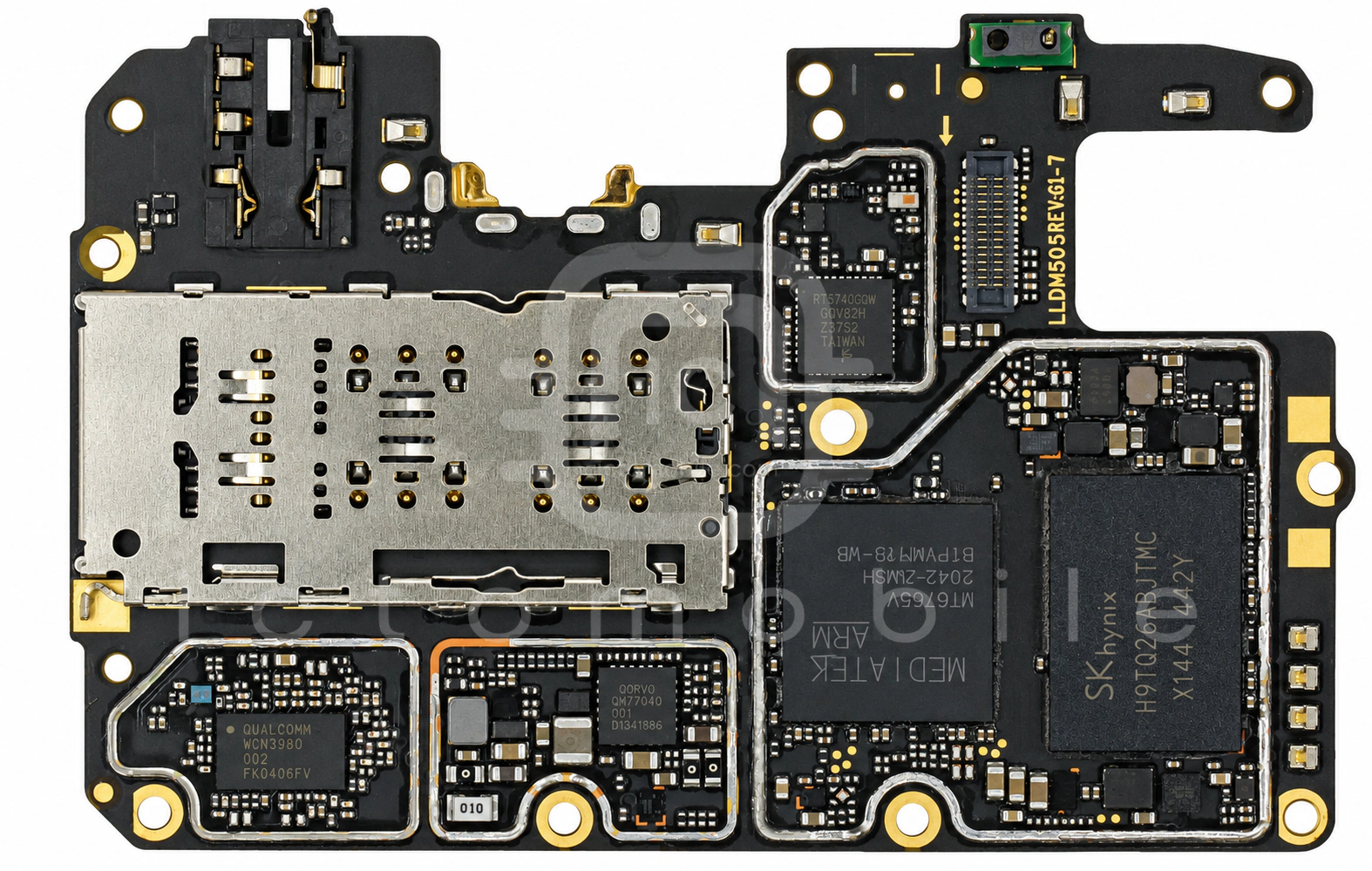

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱DP1608-V1524AAدایپلکسر (Diplexer)ACX←
۲RF5216Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۳SX9325سنسور GRIP/SARSEMTECH←
۴SY7726POCدرایور بک لایت LCDSilergy←
۵OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۶MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۷MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۸ETA6953شارژETASOLUTION←
۹NCP114AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۰MXD8544Aسوئیچ SP4TMAXSCEND←
۱۱MT53E1G32D2NP-046 WT:Aحافظه RAMMicron←
۱۲H26M51002KPRحافظه eMMC (هارد)Skhynix←
۱۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۴AW87318CSRآمپلی فایر صوتAwinic←
۱۵AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۶SC7A20TRسنسور شتاب (Accelerometer)Silan microelectronics←
۱۷SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۱۸MT6691ZXPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۹MT6690Nکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۲۰MT6680Pرگولاتور ولتاژ LDOMediatek←
۲۱ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۲ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۳AW5005DNRفیلتر مسیر GPSAwinic←
۲۴HL7593W2کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۲۵SKY77643-61پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۲۶OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۲۷AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۸MediaTek Helio G35 MT6765VCPU بخش Application و BasebandMediatek←
۲۹MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۳۰MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
