برد سامسونگ A31 (SM-A315F)

SM-A315F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

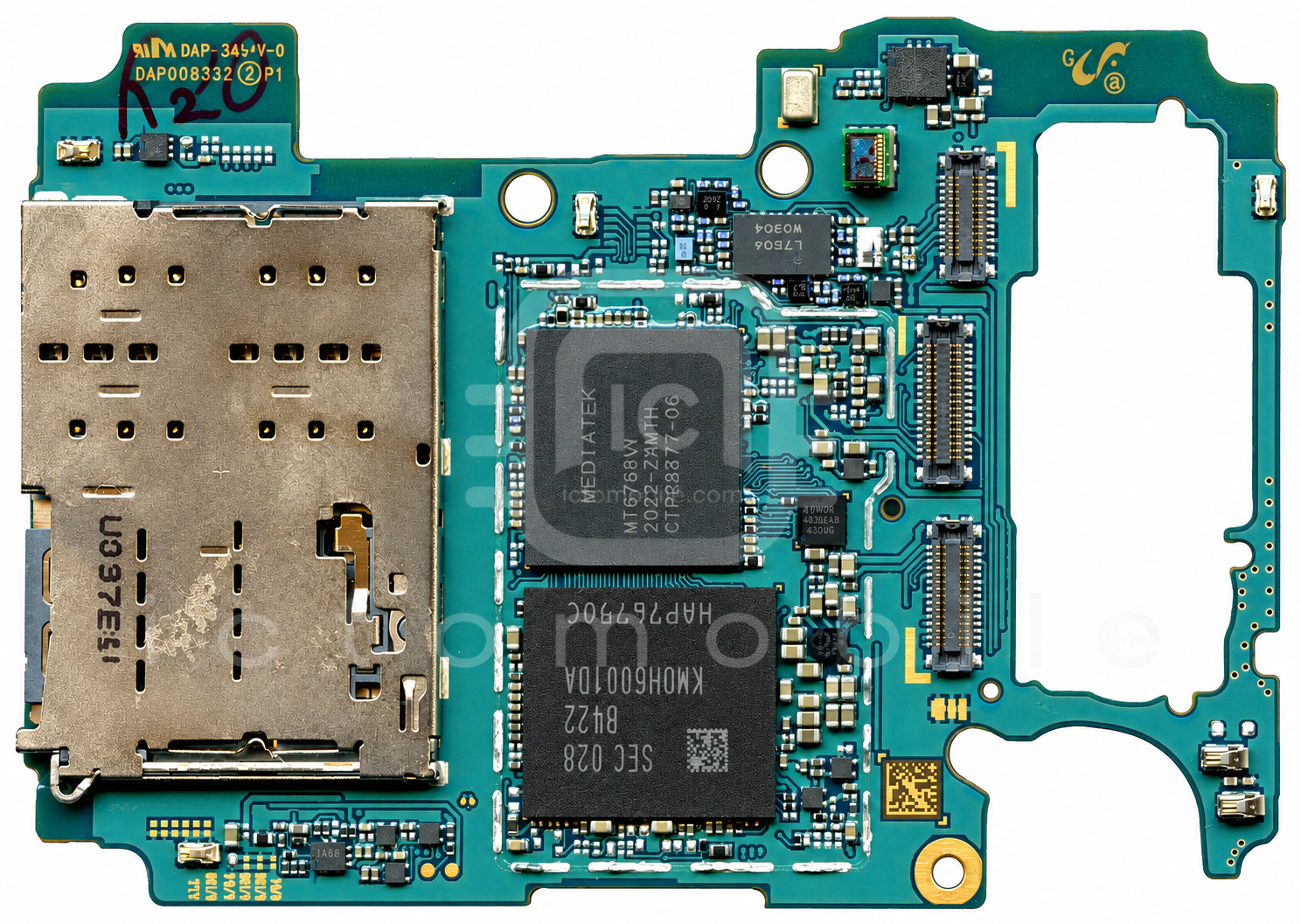

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

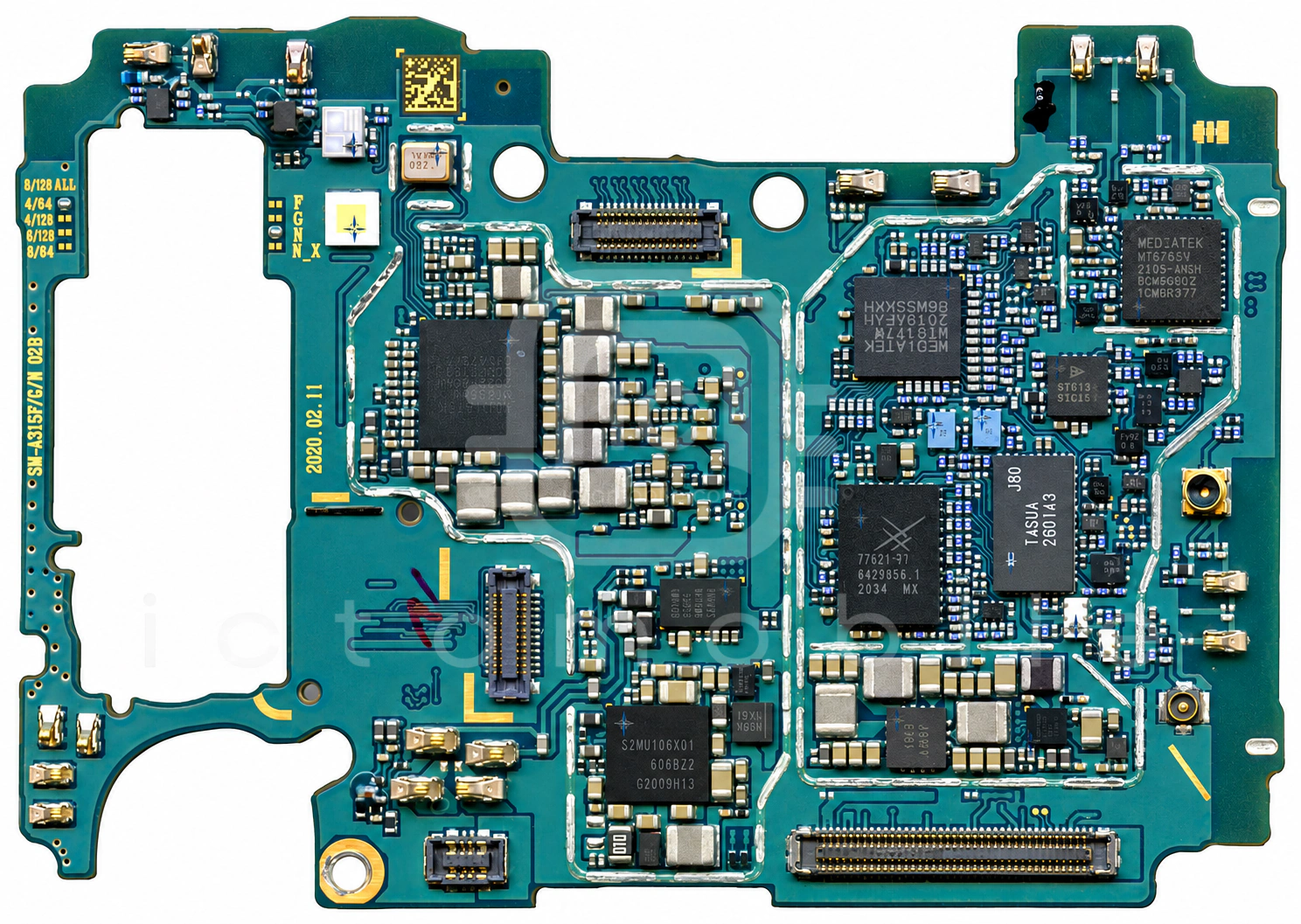

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۲S2MU106X01-6030درایور USB و شارژSamsung semiconductor←
۳NCP03WF104F05RLمقاومت NTC 100KMurata←
۴NCP03WF104F05RLمقاومت NTC 100KMurata←
۵MXD8548Eتیونر آنتن RFMAXSCEND←
۶MT6358Wتغذیه (PMU) و Codec صوتMediatek←
۷MXD8548Eتیونر آنتن RFMAXSCEND←
۸ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۹ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۰MXD8621سوئیچ آنتنMAXSCEND←
۱۱BGU6009آمپلی فایر GPSNXP Semiconductors←
۱۲S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۳PI3WVR648سوئیچ آنالوگDIODES←
۱۴WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۱۵SMA1303آمپلی فایر صوتSilicon Mitus←
۱۶YAS539سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۱۷ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۸AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←
۱۹ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۰MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲۱S3NRN4VXS1-MX30NFCSamsung semiconductor←
۲۲MXD8621سوئیچ آنتنMAXSCEND←
۲۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۴KMDH6001DA-B422حافظه eMCP (هارد)Samsung semiconductor←
۲۵MediaTek Helio P65 MT6768CPU بخش Application و BasebandMediatek←
۲۶NCP03WF104F05RLمقاومت NTC 100KMurata←
۲۷ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۸SM3004Bتغذیه صفحه نمایش و صفحه لمسی (تاچ)Silicon Mitus←
۲۹BGS14MPA9سوئیچ SP4TInfineon←
۳۰MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳۱SKY77621-31پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۳۲NCP03WF104F05RLمقاومت NTC 100KMurata←
۳۳MXD8921HSآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۴MXD8921HSآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۵LMSWKQGR-J80سوئیچ آنتن اصلیMurata←
۳۶LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۷SFML7E0H001سوئیچ آنتن DiversityWISOL←
