برد سامسونگ A11 (SM-A115F)

SM-A115F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

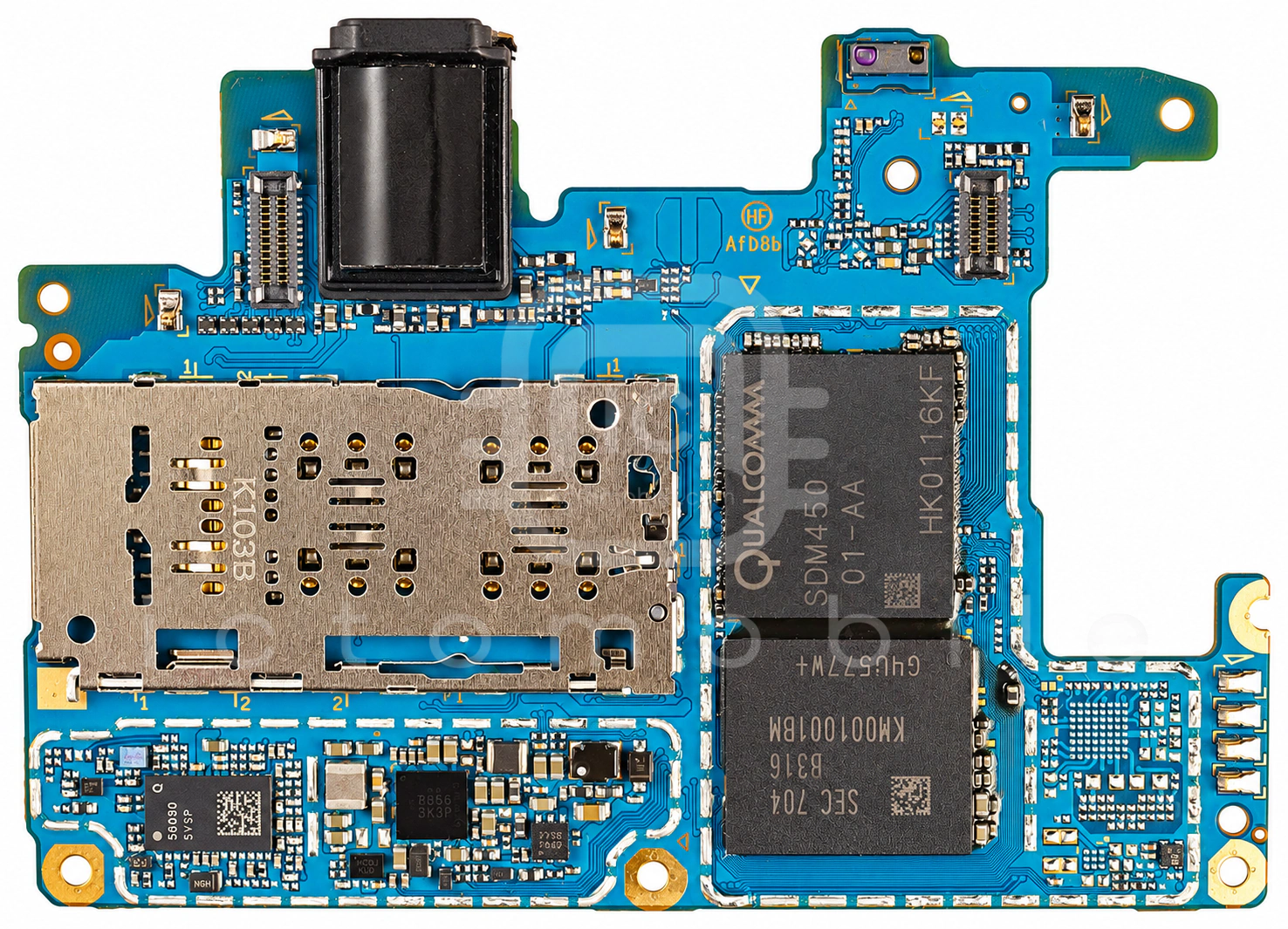

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

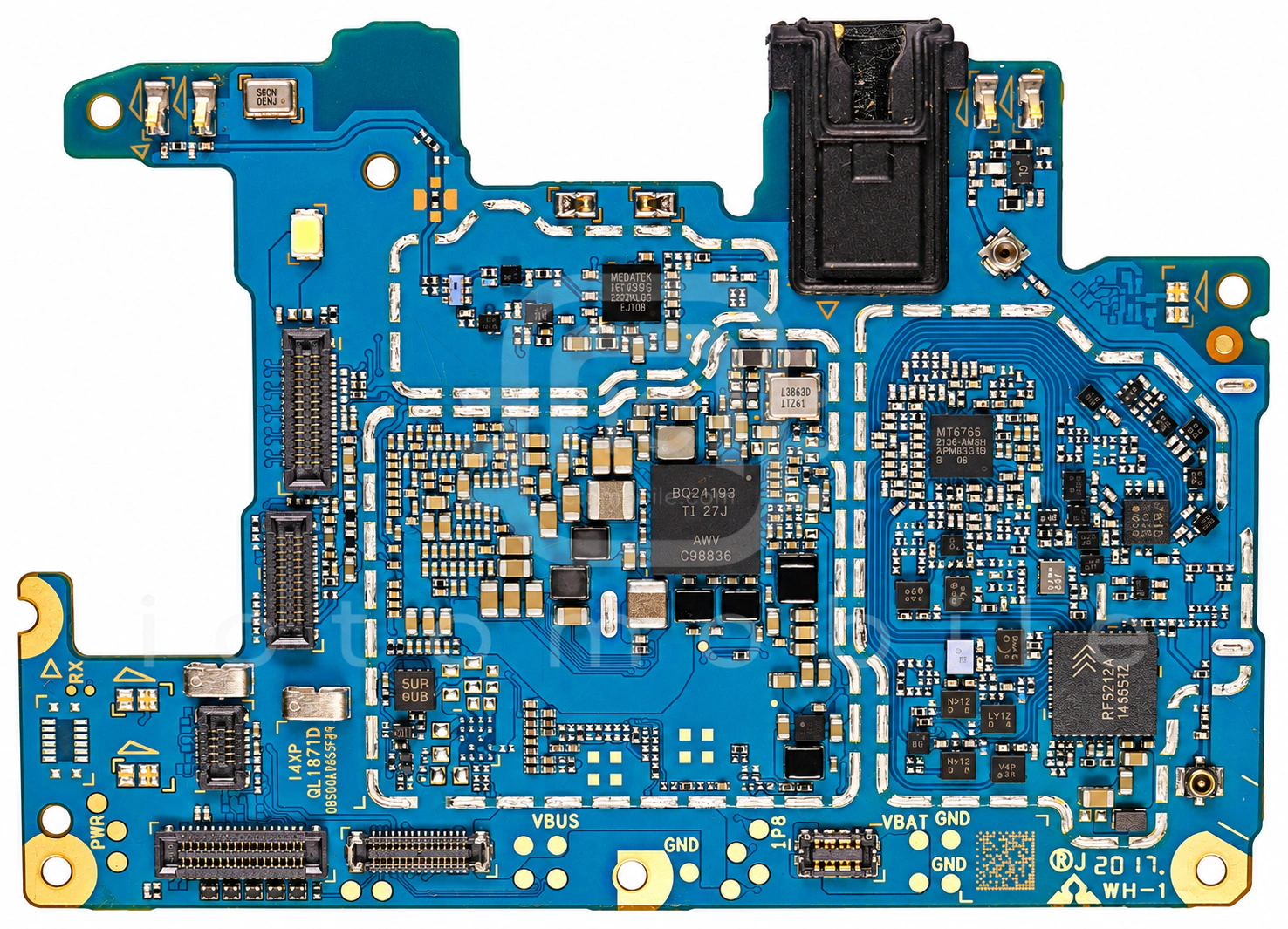

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۹ موقعیت از ۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8953تغذیه (PMU)QUALCOMM Incorporated←
۲RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۳WCN3615بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۴SGM3756درایور بک لایت LCDSG Micro←
۵PMI632تغذیه (PMU)QUALCOMM Incorporated←
۶QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۷Snapdragon 450 SDM450CPU بخش Application و BasebandQUALCOMM Incorporated←
۸KMQD60013M-B318حافظه eMCP (هارد)Samsung semiconductor←
۹WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
