برد سامسونگ A52 5G (SM-A526B)

SM-A526B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

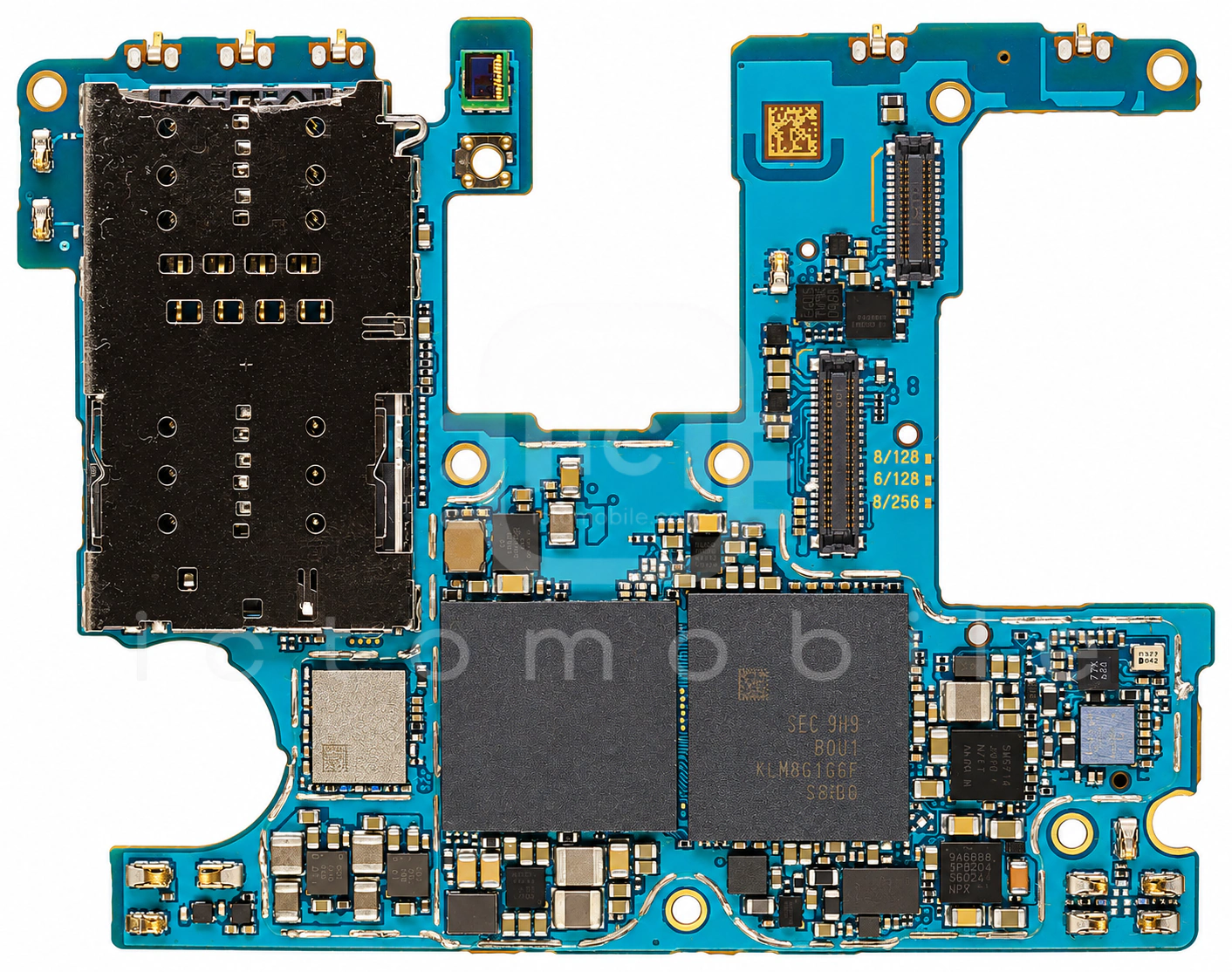

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

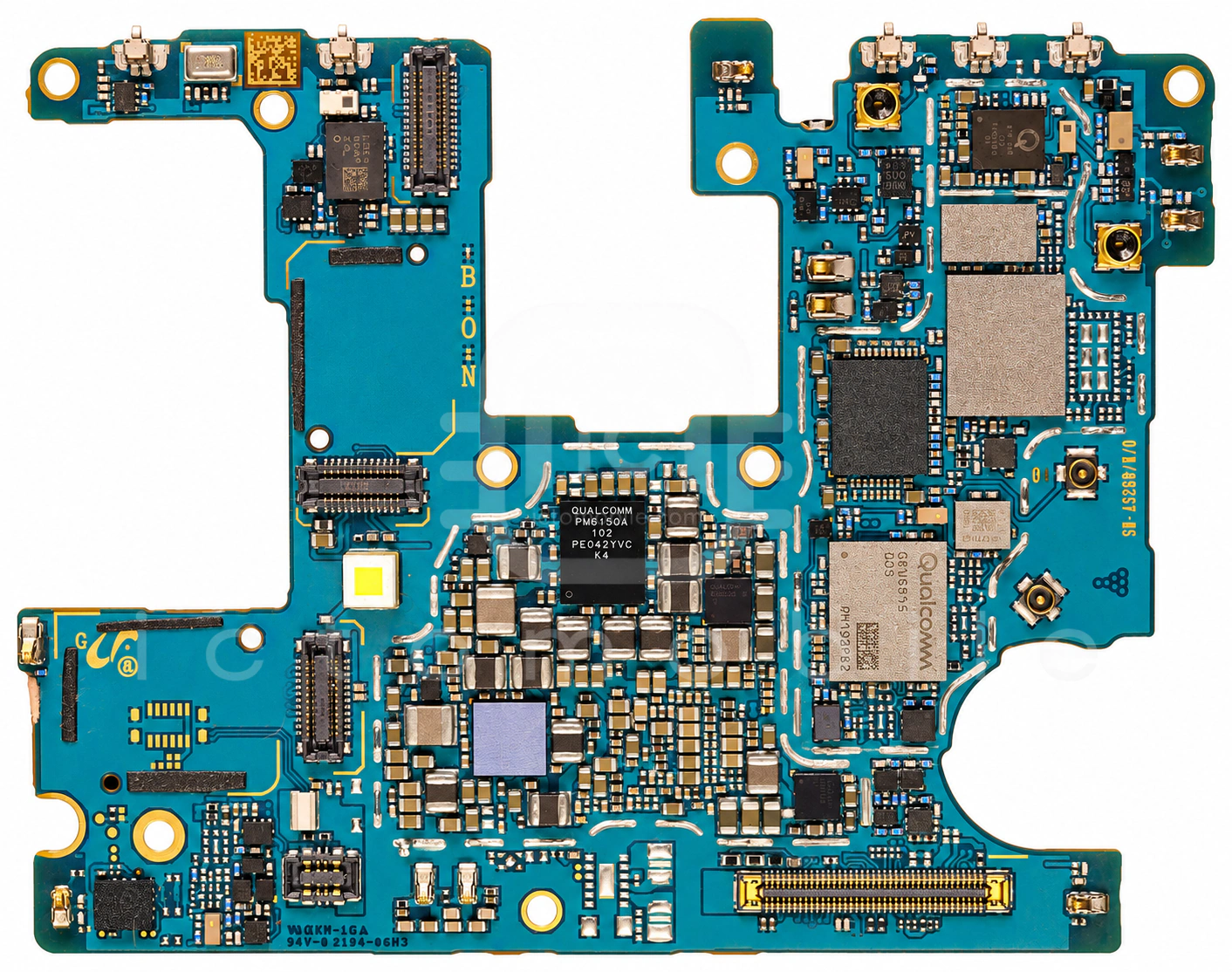

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←
۳QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۴Snapdragon 750G 5G SM7225CPU بخش Application و BasebandQUALCOMM Incorporated←
۵STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۶ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۷WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۸TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۹QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۰SM5714تغذیه و شارژSilicon Mitus←
۱۱QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۱۲PM6150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۳SFML5E0K001سوئیچ آنتن DiversityWISOL←
۱۴PMK8003بافر کلاکQUALCOMM Incorporated←
۱۵PCA9468B3شارژNXP Semiconductors←
۱۶WCD9380Codec صوتQUALCOMM Incorporated←
۱۷NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۹AP7340D-28FS4-7رگولاتور ولتاژ LDODIODES←
۲۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۱TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۲۲S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۲۳QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۲۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۵QPM5877ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۶NCP03WF104F05RLمقاومت NTC 100KMurata←
۲۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۸TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۲۹PM6350تغذیه (PMU)QUALCOMM Incorporated←
۳۰ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳۱KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۳۲S3NRN4VXS1-MX30NFCSamsung semiconductor←
