برد سامسونگ A21s (SM-A217F)

SM-A217F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

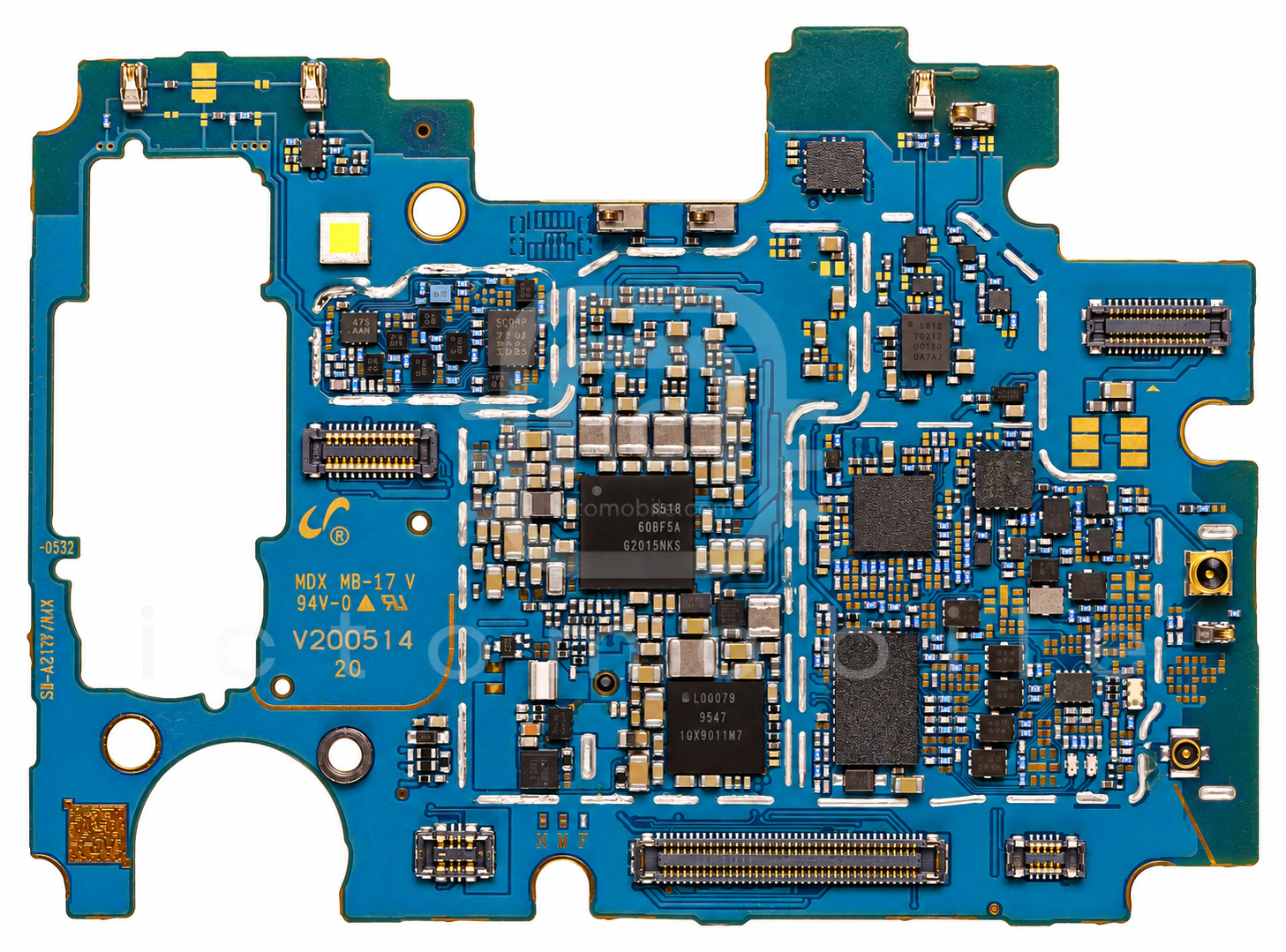

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

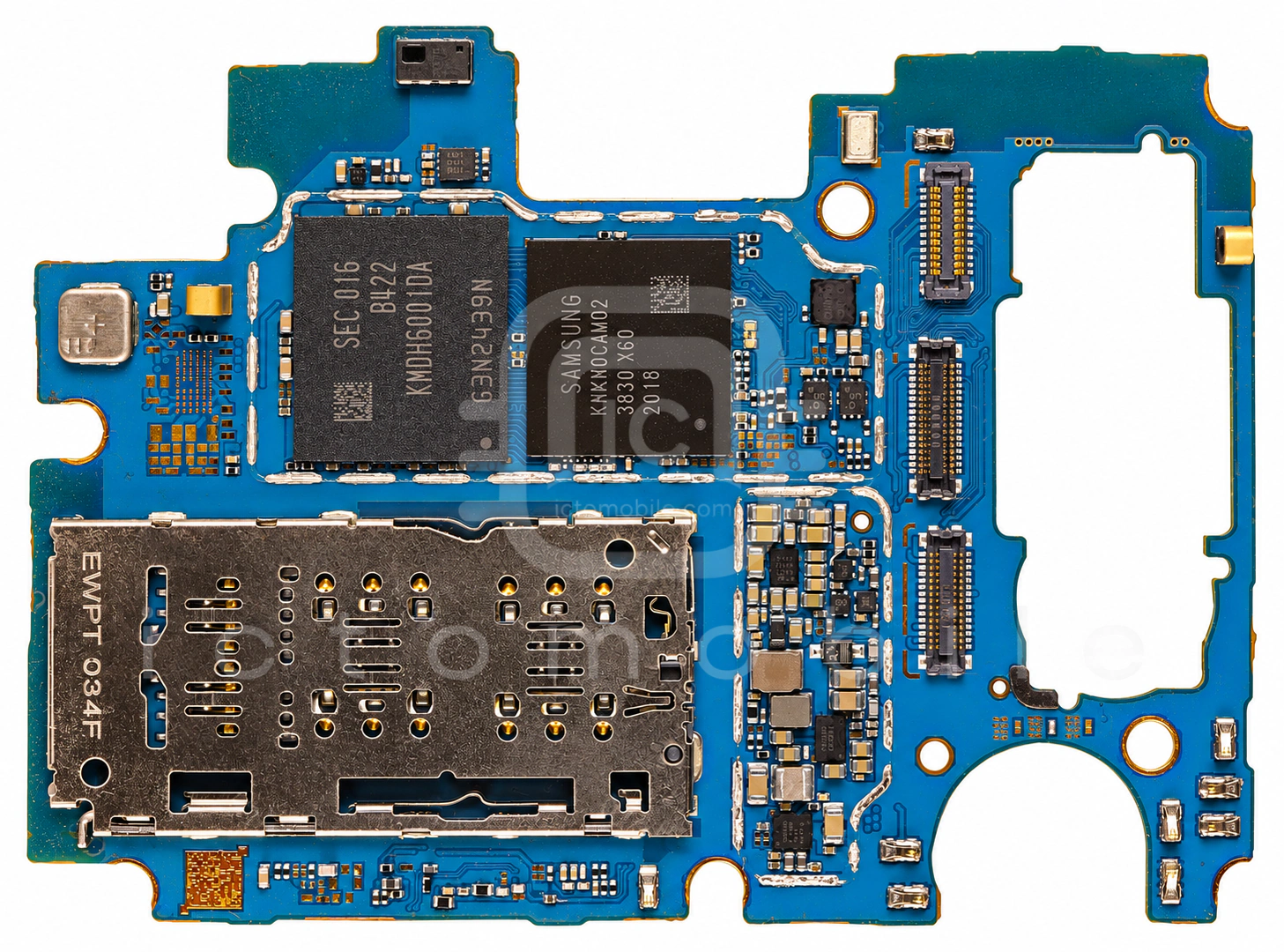

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱NCP03WF104F05RLمقاومت NTC 100KMurata←
۲S2MU106X01-6030درایور USB و شارژSamsung semiconductor←
۳MXD86A7Sسوئیچ آنتن اصلیMAXSCEND←
۴SKY77656-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۵ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۶AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۷MXD79K0Sمالتی پلکسر (MultiPlexer)MAXSCEND←
۸SMA1303آمپلی فایر صوتSilicon Mitus←
۹BGSA14GN10سوئیچ SP4TInfineon←
۱۰DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۱ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۲S2MPU12X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۱۳S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
۱۴WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۱۵LM36274YFFRدرایور بک لایت LCDTexas Instruments←
۱۶ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۷DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۸NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۹ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۲۰Exynos 8 Octa 850 S5E8380CPU بخش Application و BasebandSamsung semiconductor←
۲۱LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۲KMDH6001DA-B422حافظه eMCP (هارد)Samsung semiconductor←
۲۳S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲۴ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۵2SK3541ترانزیستور MosfetROHM←
۲۶MXD83E4Wسوئیچ آنتن DiversityMAXSCEND←
۲۷NCP03WF104F05RLمقاومت NTC 100KMurata←
۲۸SX9360IULTRTسنسور GRIP/SARSEMTECH←
۲۹CDC3RL02BYFPRگیت بافرTexas Instruments←
۳۰S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۳۱S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
