برد سامسونگ A12 (SM-A125F)

SM-A125F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

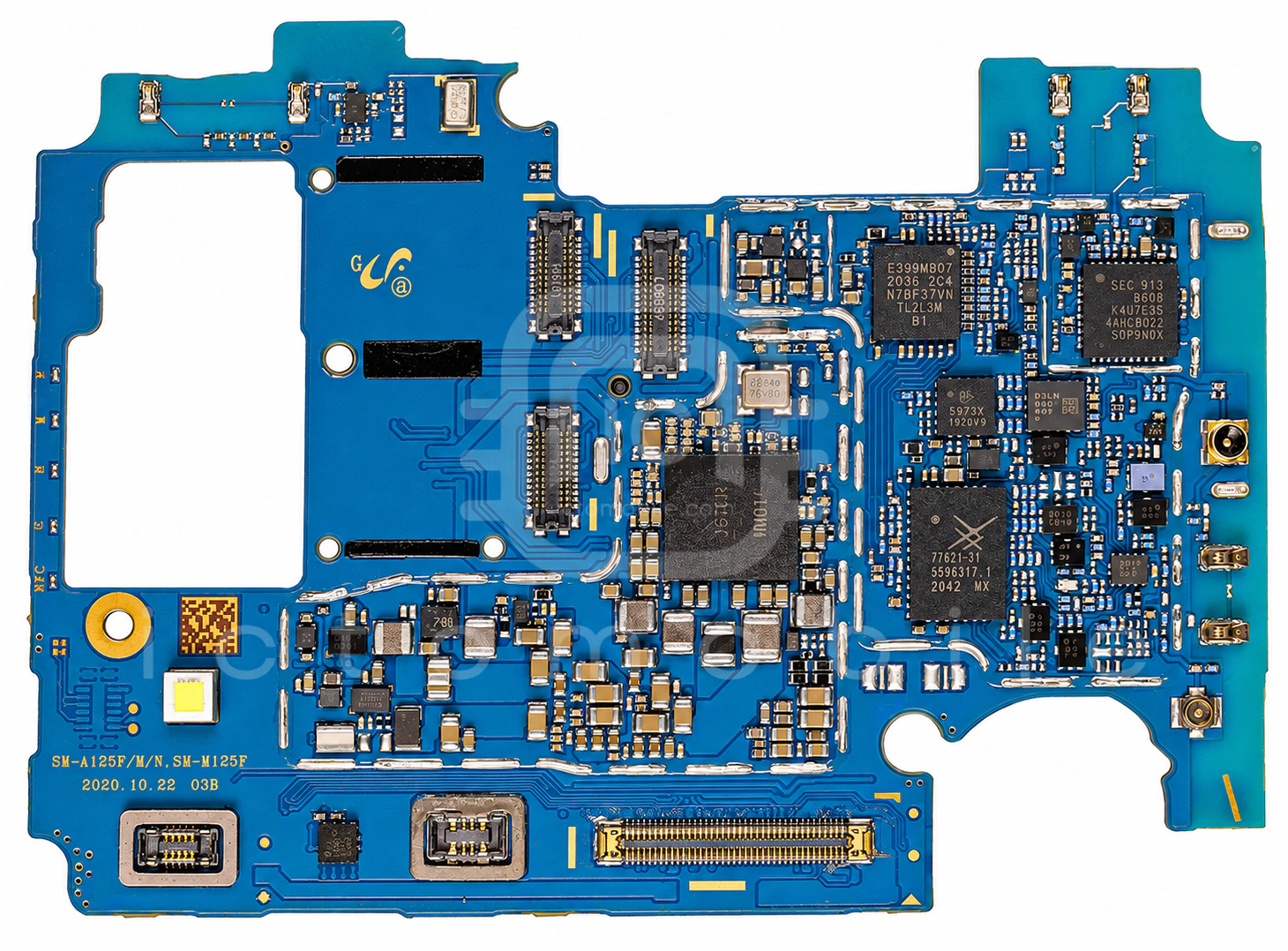

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

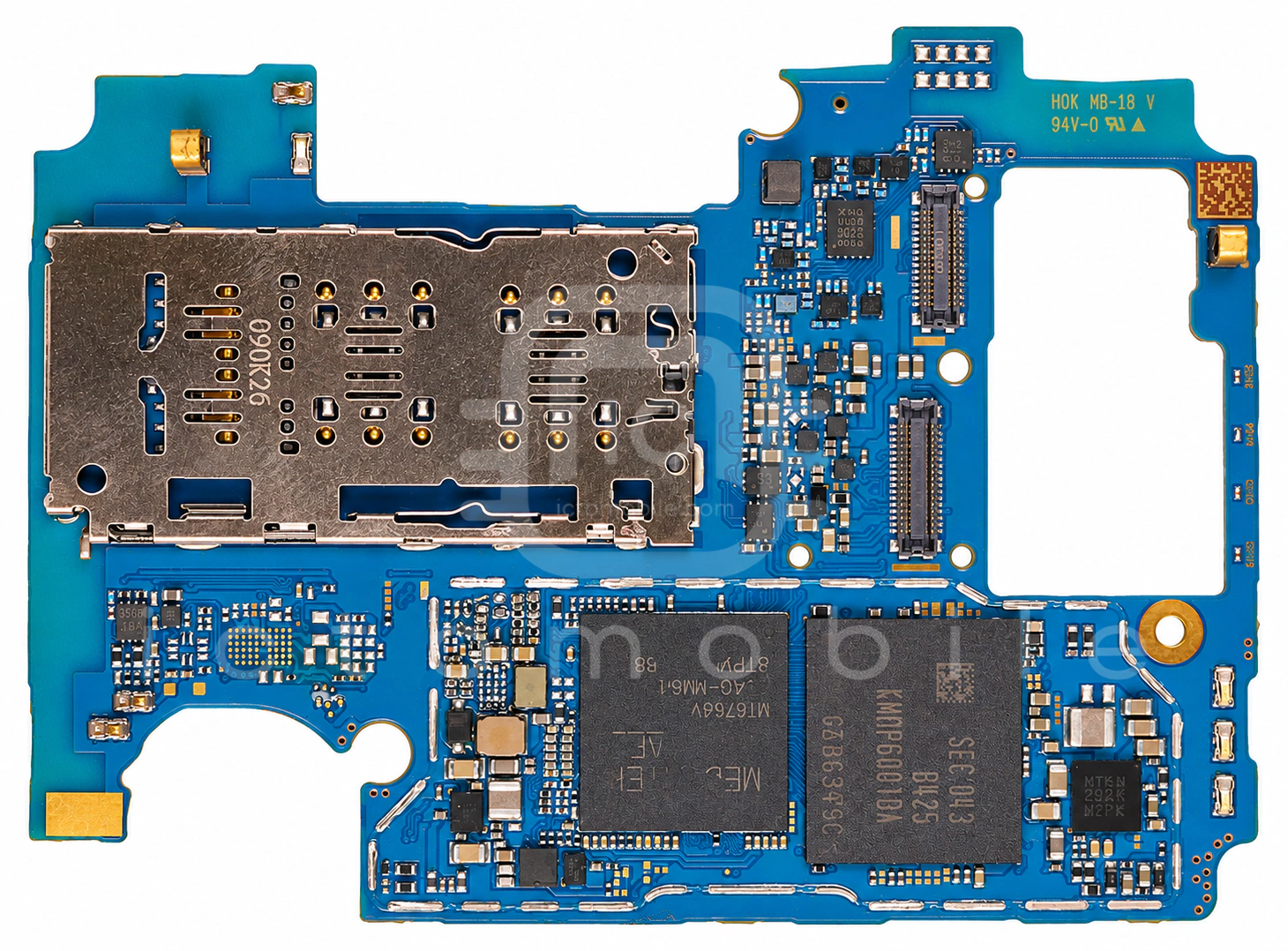

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱FAN53526UC00Xرگولاتور ولتاژ LDOON Semiconductor←
۲ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴SMA1303آمپلی فایر صوتSilicon Mitus←
۵ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۶MediaTek Helio G35 MT6765VCPU بخش Application و BasebandMediatek←
۷DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۸SKY77621-31پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۹NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۰SX9330Lسنسور GRIP/SARنامعلوم←
۱۱MXD8548Eتیونر آنتن RFMAXSCEND←
۱۲NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۳DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۴MXD83E4Wسوئیچ آنتن DiversityMAXSCEND←
۱۵WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۱۶ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۷PMEG4005EJدیود شاتکیNexperia←
۱۸SFMD3L0F001ماژول FEM باندهای 2G و 3G و 4GWISOL←
۱۹ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۰ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۱LIS2DLC12TRسنسور شتاب (Accelerometer)STMicroelectronics←
۲۲LM36274YFFRدرایور بک لایت LCDTexas Instruments←
۲۳NCP03WF104F05RLمقاومت NTC 100KMurata←
۲۴MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
۲۵KMDP6001DA-B425حافظه eMCP (هارد)Samsung semiconductor←
۲۶MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۷ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۲۸MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲۹SM5714تغذیه و شارژSilicon Mitus←
۳۰ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۱MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
