برد سامسونگ Note 3 (SM-N9005)

SM-N9005

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

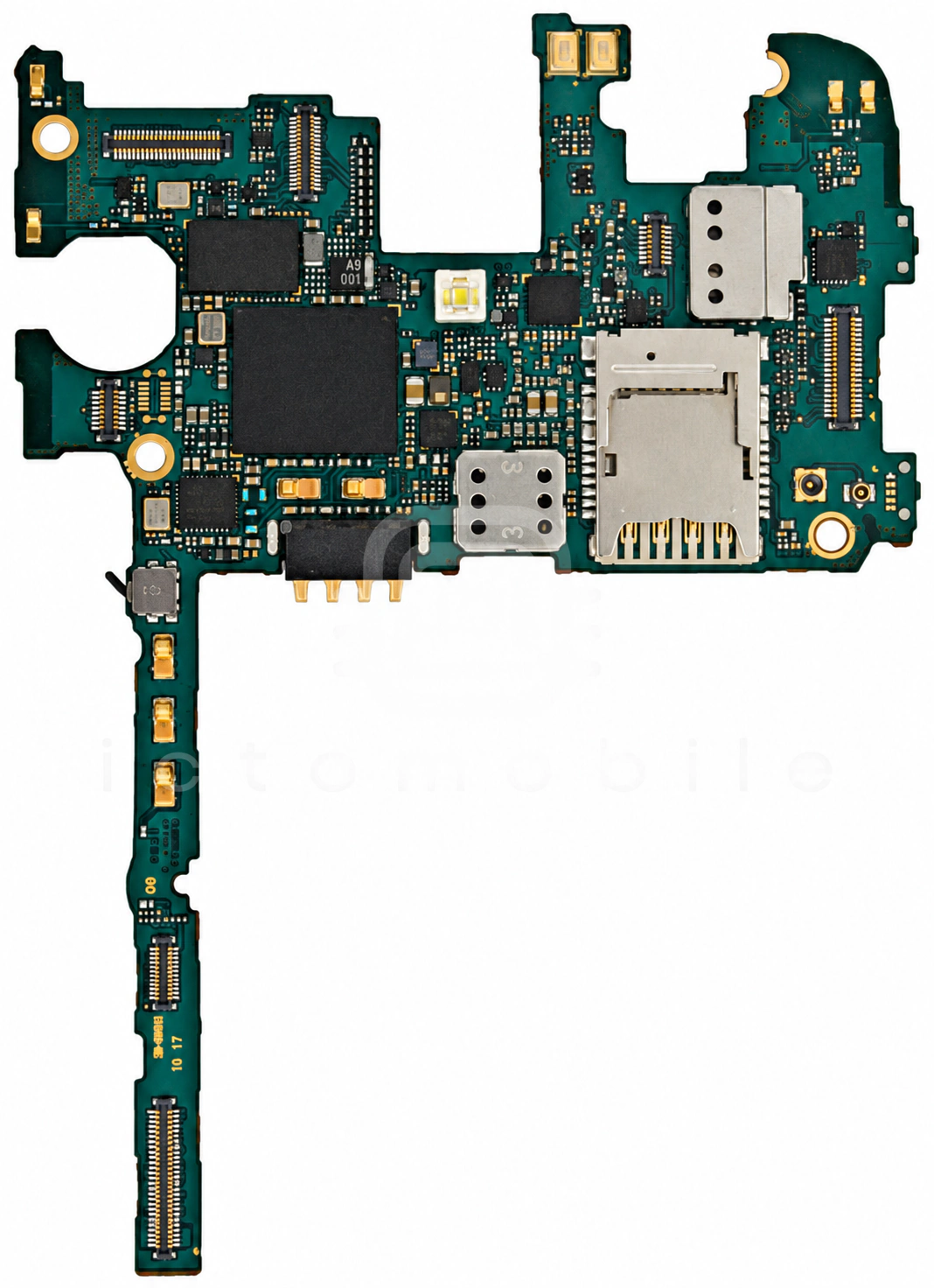

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

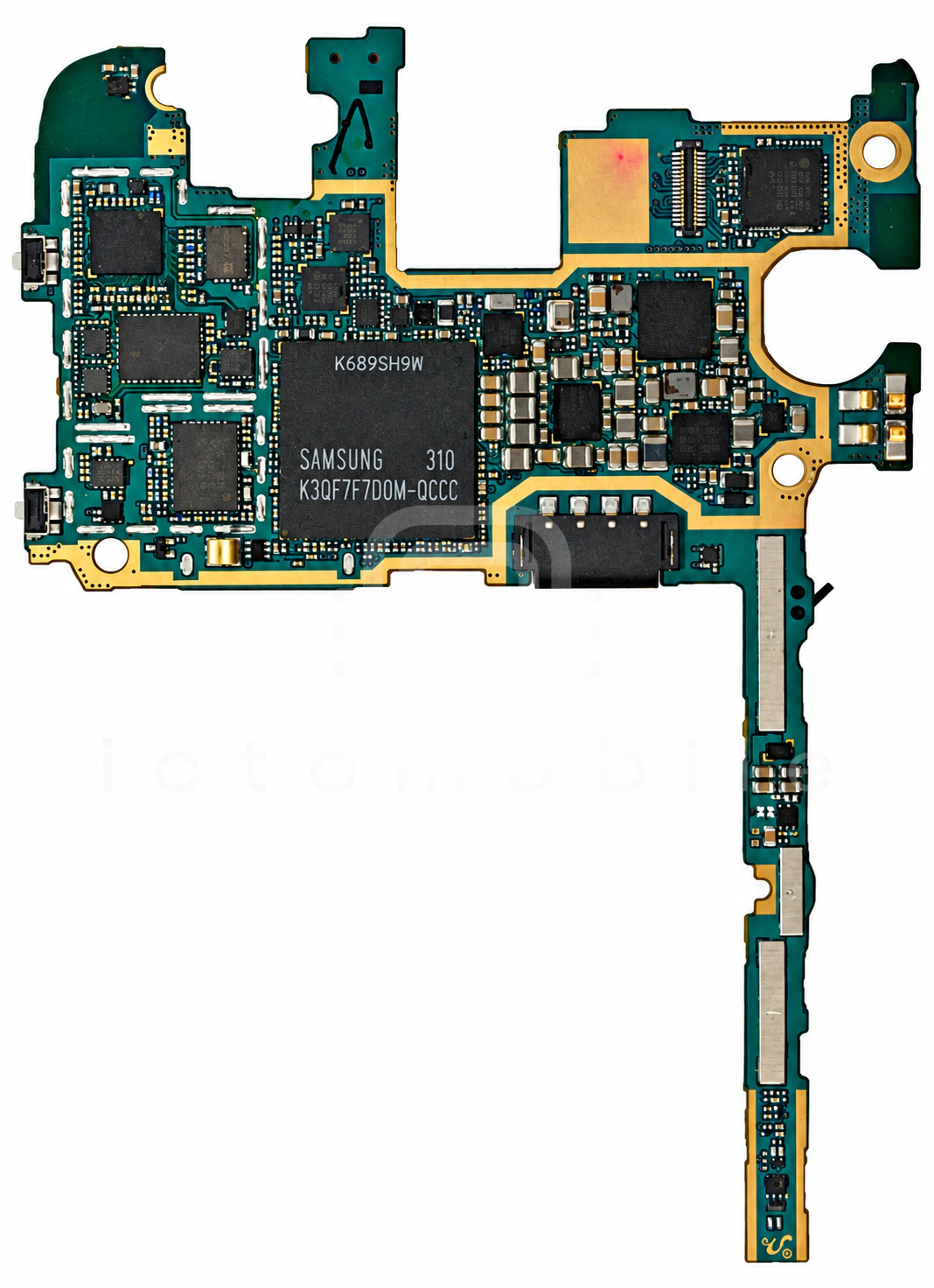

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LMSWxسوئیچ آنتن اصلیMurata←
۲YAS532Bسنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۳WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴MAX77804درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۵BCM20794MANFCBroadcom←
۶ACPM-7600پاور آمپلی فایر GSM و 3GAvago←
۷MPU-6500سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۸KLMSG2GEAC-B002حافظه eMMC (هارد)Samsung semiconductor←
۹PM8841تغذیه بخش BasebandQUALCOMM Incorporated←
۱۰MSM8974CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۱Sil8240درایور MHLSIMG - Silicon Image←
۱۲K3QF7F70DM-QGCFحافظه RAMSamsung semiconductor←
۱۳TPS65633تغذیه صفحه نمایشTexas Instruments←
۱۴RF1119Aتیونر آنتن RFRFMD←
۱۵DG2750DN-T1-E4سوئیچ آنالوگ SPDTVishay Siliconix←
۱۶ICE40LP1KSD-CM36TRFPGALattice Semiconductor←
۱۷QFE1100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۸SWB-B67بلوتوث و وای فای (BT & WIFI)نامعلوم←
۱۹W9010درایور S PenWACOM←
۲۰PM8941تغذیه بخش ApplicationQUALCOMM Incorporated←
۲۱NCP6335Bکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۲WCD9320Codec صوتQUALCOMM Incorporated←
