برد سامسونگ Note 3 (SM-N9000)

SM-N9000

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

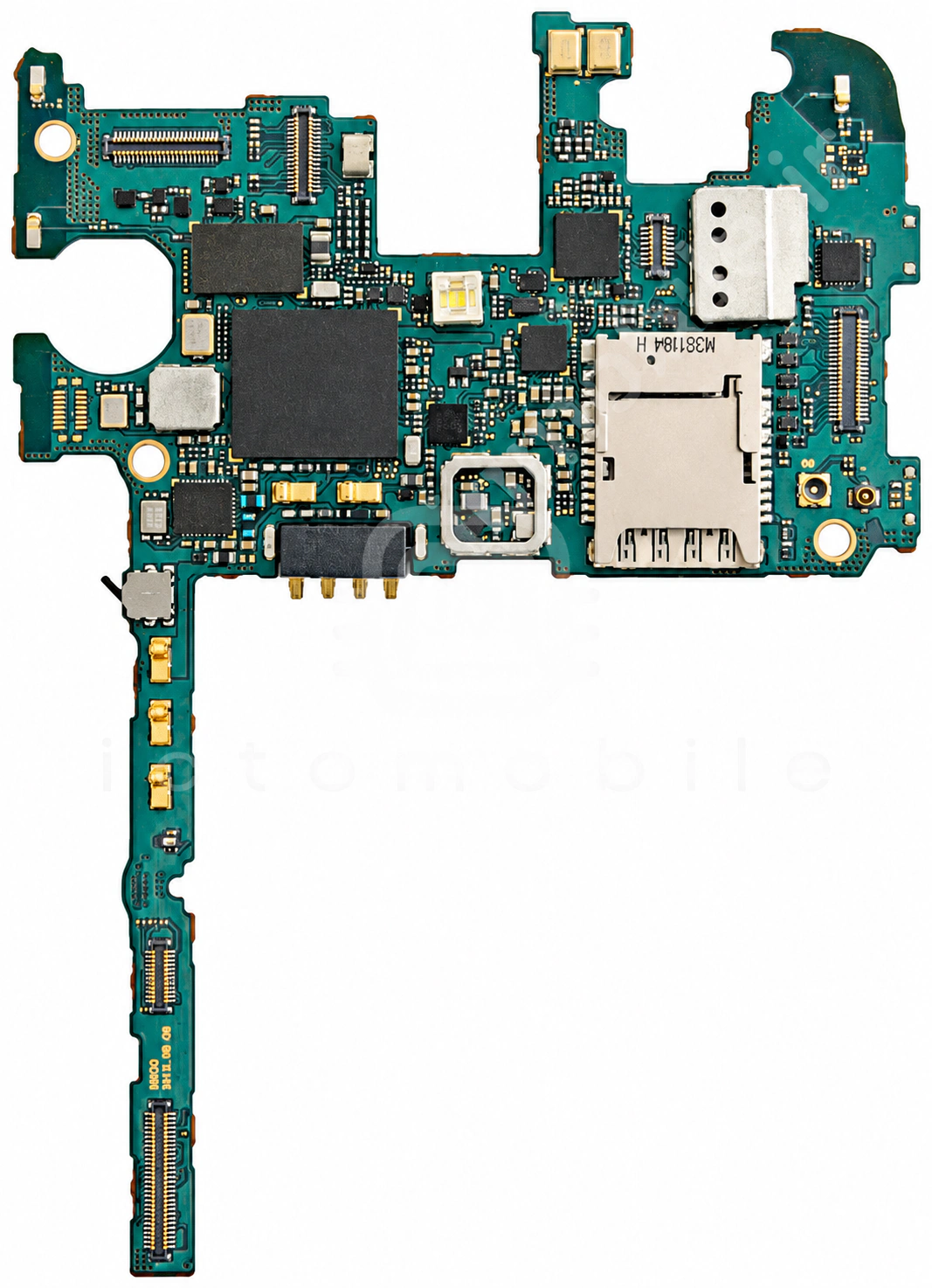

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

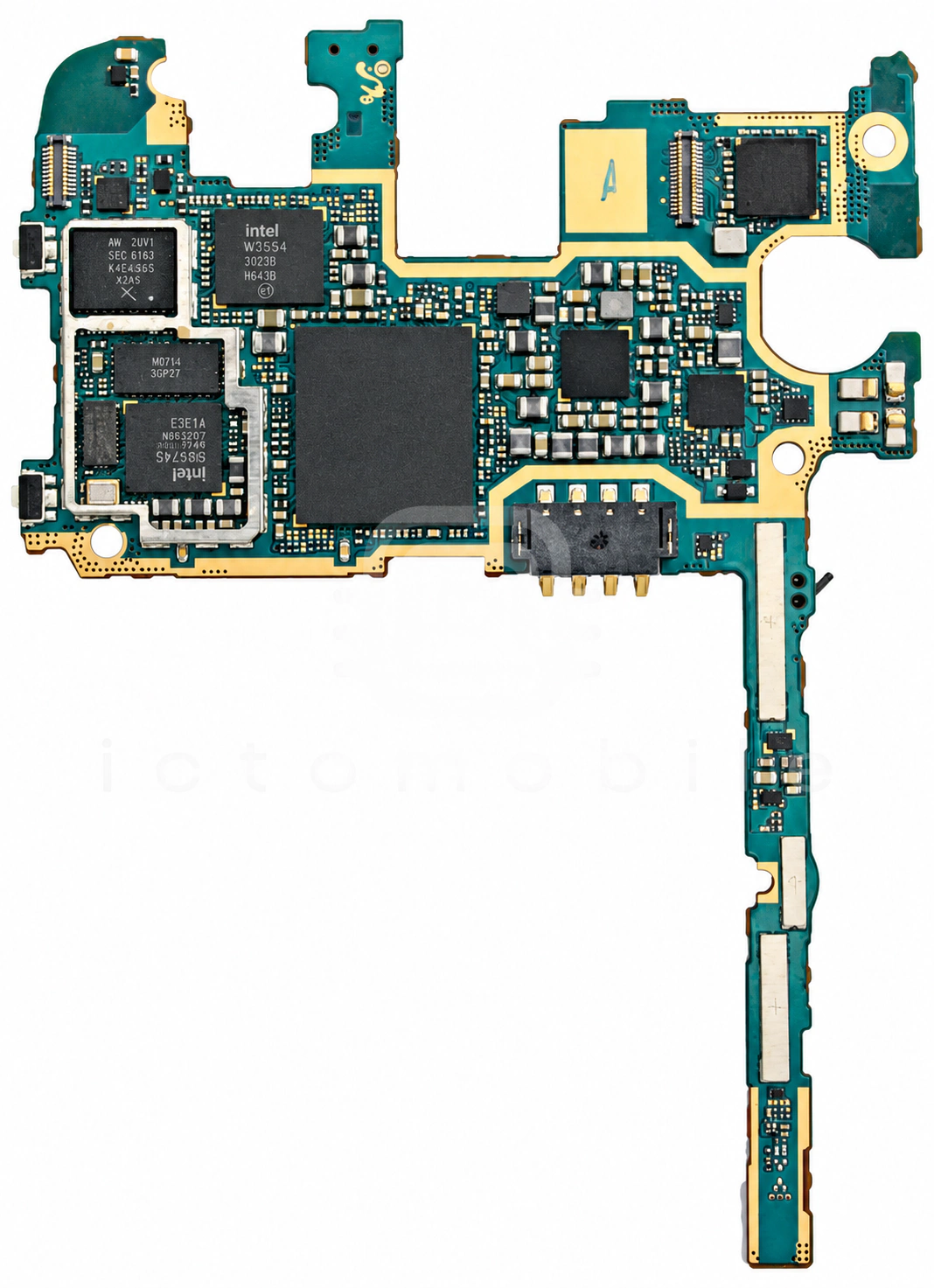

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۶ موقعیت از ۱۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱STM32F401CBمیکروکنترلرSTMicroelectronics←
۲KMV2W000LM-B506حافظه eMMC (هارد)Samsung semiconductor←
۳SKY77615-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۴S2MPS11تغذیه بخش ApplicationSamsung semiconductor←
۵MAX77804درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۶PMB9820CPU بخش BasebandIntel←
۷Exynos 5420CPU بخش ApplicationSamsung semiconductor←
۸W9010درایور S PenWACOM←
۹SiI9244BOدرایور MHLSIMG - Silicon Image←
۱۰MPU-6500سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۱SKY87000-11تغذیه پاور آمپلی فایرهای RFSkyworks Solutions Inc←
۱۲K3QF2F200A HGCFحافظه RAMSamsung semiconductor←
۱۳KM3725006بلوتوث و وای فای (BT & WIFI)Murata←
۱۴YMU831Codec صوتYAMAHA CORPORATION←
۱۵PMB5745فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۱۶BCM20794MANFCBroadcom←
