برد سامسونگ A10s (SM-A107F)

SM-A107F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

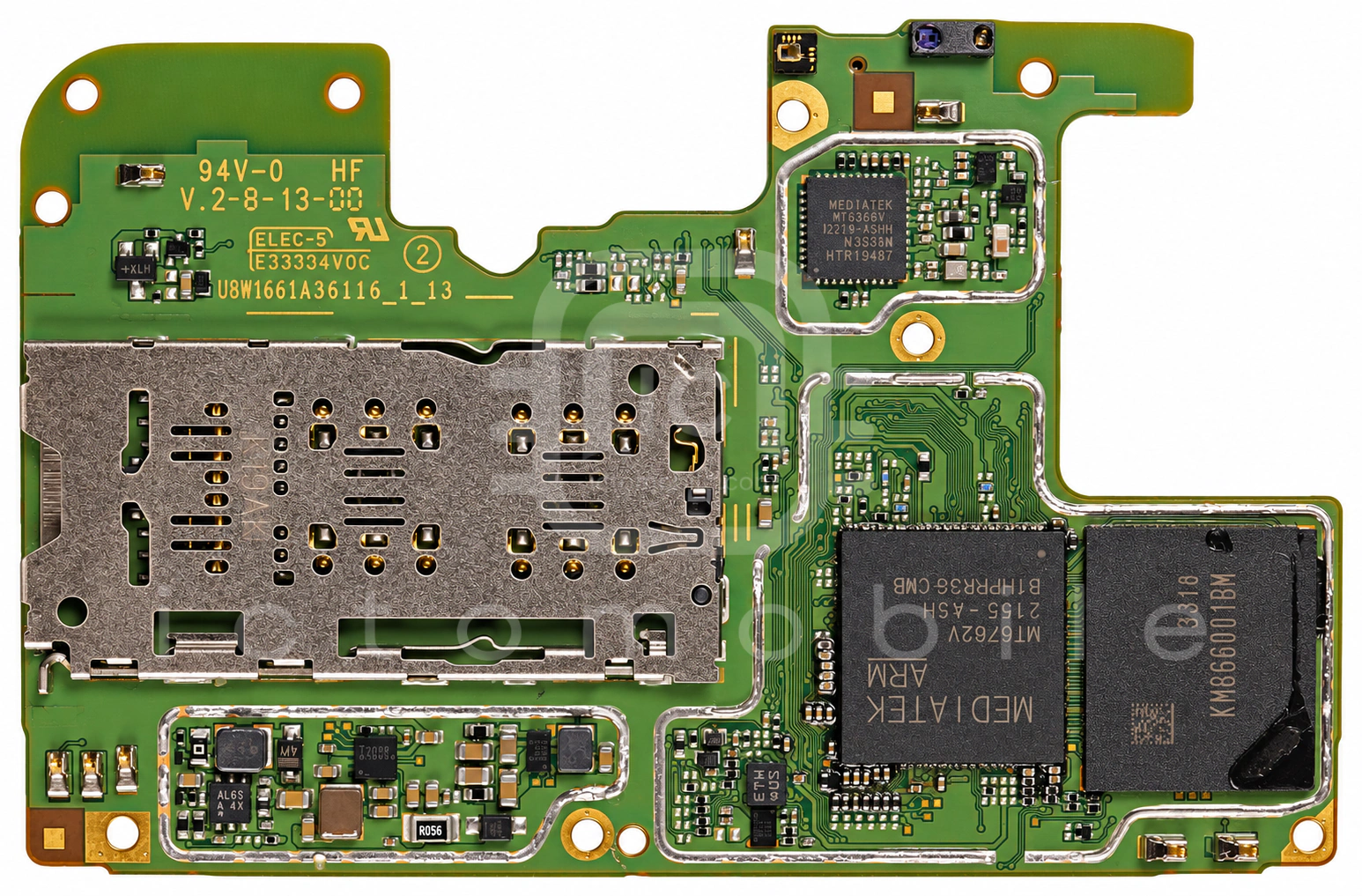

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

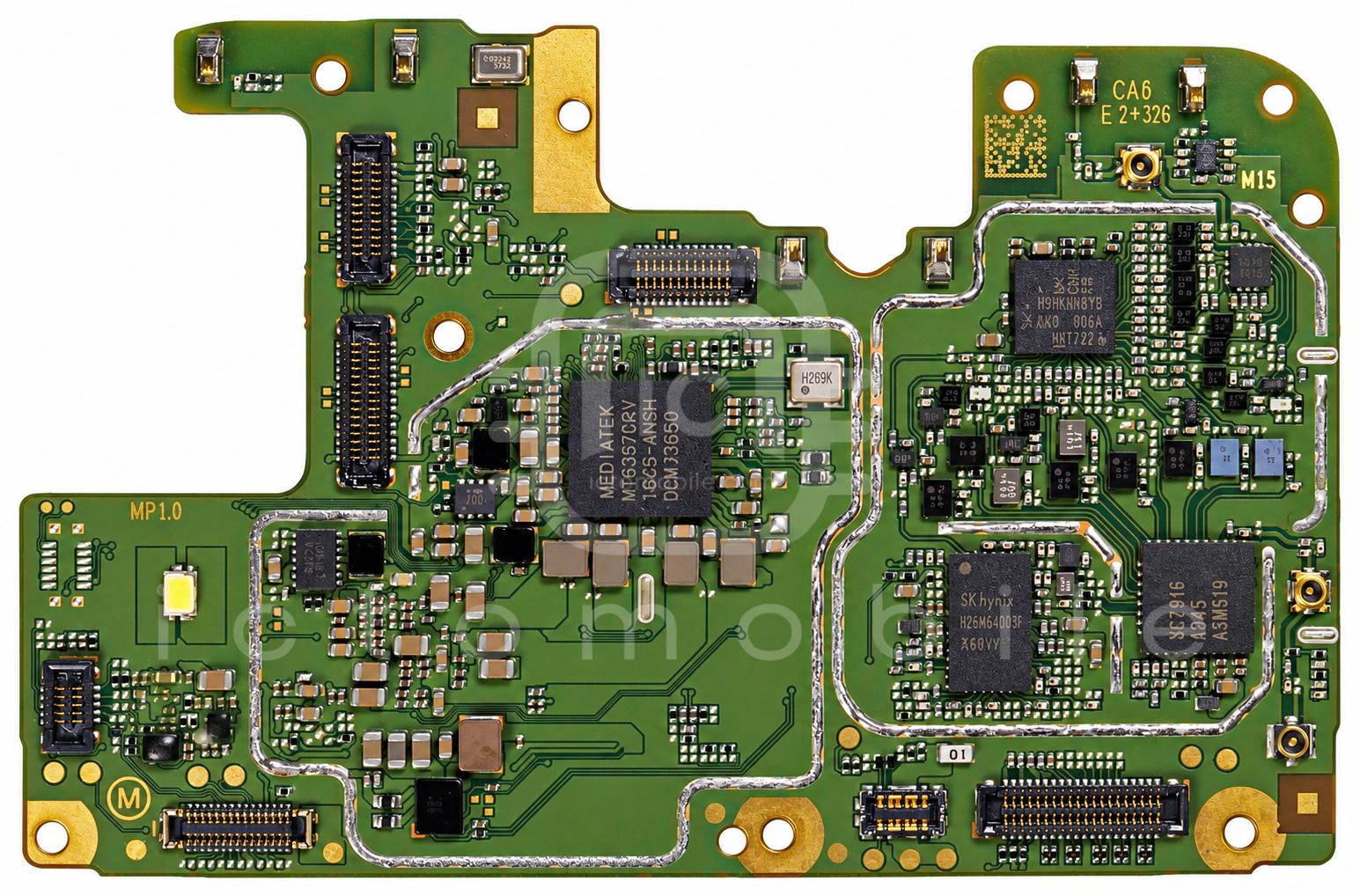

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۴ موقعیت از ۱۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6762V-WBCPU بخش Application و BasebandMediatek←
۲BMA253سنسور شتاب (Accelerometer)Bosch←
۳BQ24157AشارژTexas Instruments←
۴AW9962Eدرایور بک لایت LCDAwinic←
۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۶VC7643-26پاور آمپلی فایر 3G و 4GVANCHIP←
۷SM5328محافظ اضافه ولتاژSilicon Mitus←
۸AW87319CSRآمپلی فایر صوتAwinic←
۹VC7916-53ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۰KMQD60013M-B318حافظه eMCP (هارد)Samsung semiconductor←
۱۱MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۲SM5109تغذیه صفحه نمایشSilicon Mitus←
۱۳MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
۱۴OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
