برد شیائومی Poco M2 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

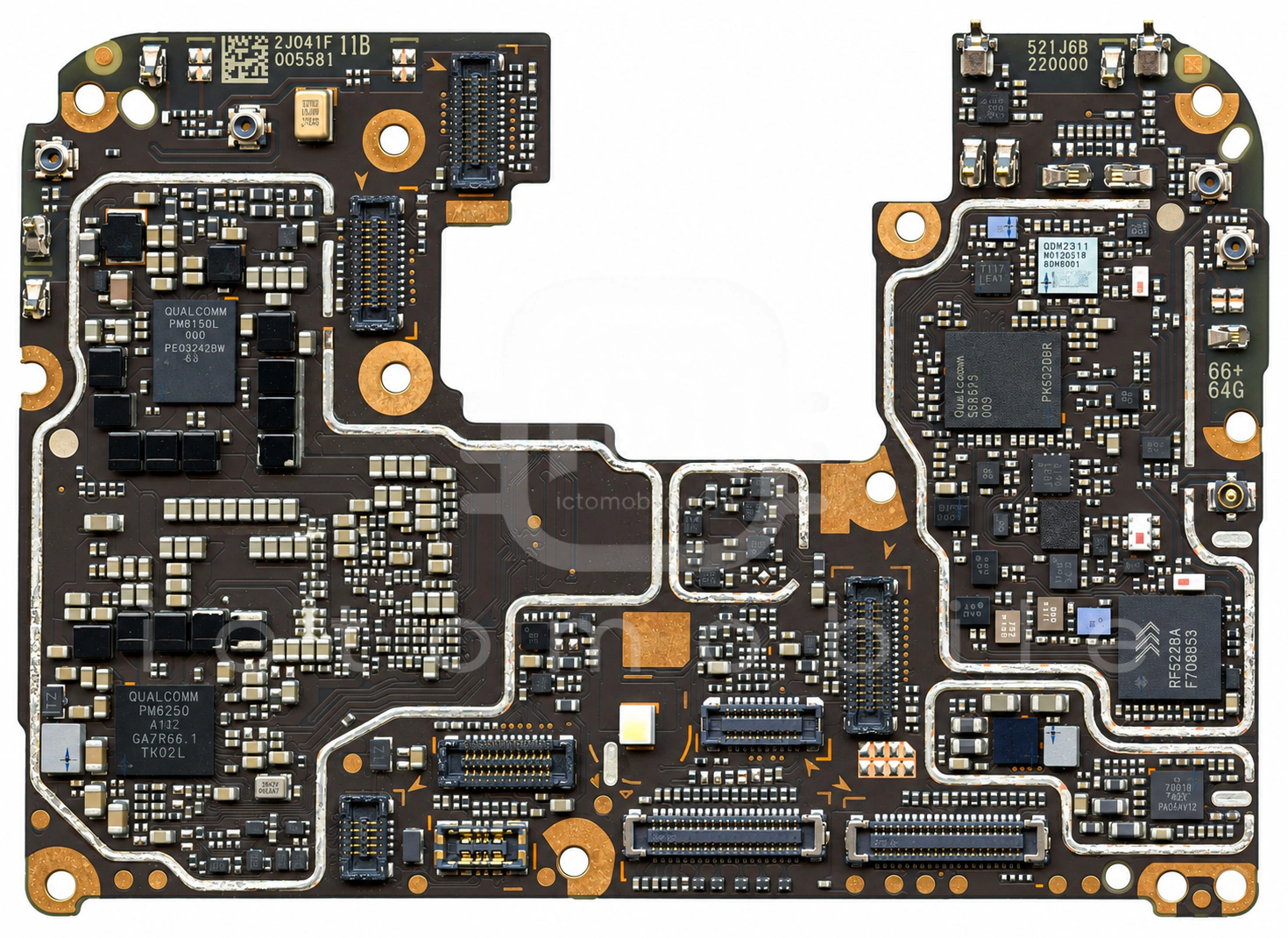

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

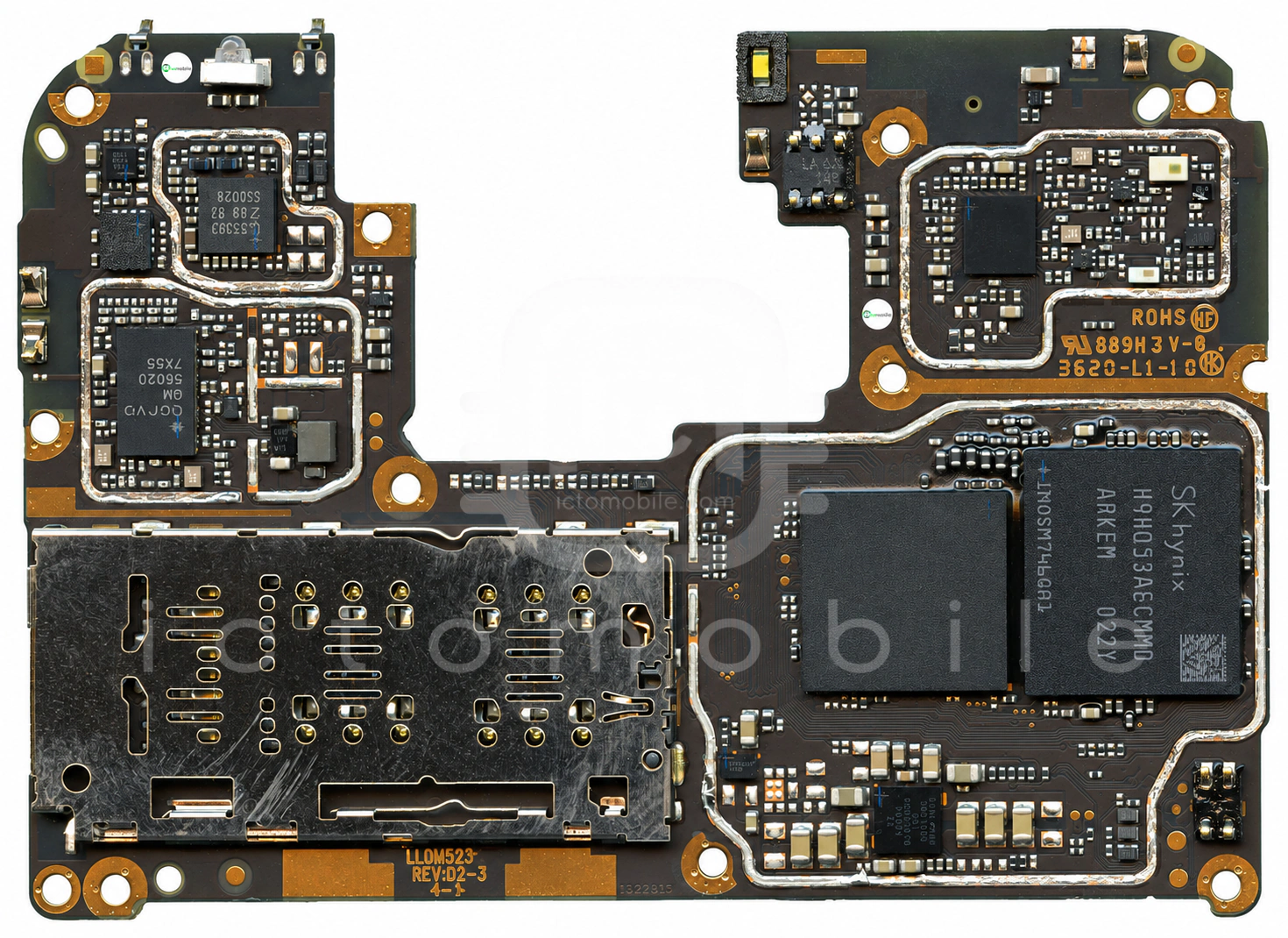

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Snapdragon 720G SM7125CPU بخش Application و BasebandQUALCOMM Incorporated←
۲AW8624CSRدرایور ویبراتورAwinic←
۳PM6150Lتغذیه (PMU)QUALCOMM Incorporated←
۴QM13119تیونر آنتن RFQORVO←
۵PN553A1EV-C102YNFCNXP Semiconductors←
۶SMB1395شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۷ET9650M1محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۸RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۹KM2V8001CM-B707حافظه uMCP (هارد)Samsung semiconductor←
۱۰BMI120سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۱ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۱۲QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۳QDM2311پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۴AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۵TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۱۶WCN3991بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۷WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۸PM6250تغذیه (PMU)QUALCOMM Incorporated←
۱۹SDR675فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۰WCD9375Codec صوتQUALCOMM Incorporated←
۲۱QM56020TR13پاور آمپلی فایر 3G و 4GQORVO←
