برد شیائومی Redmi 9 Power (J15S)

J15S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

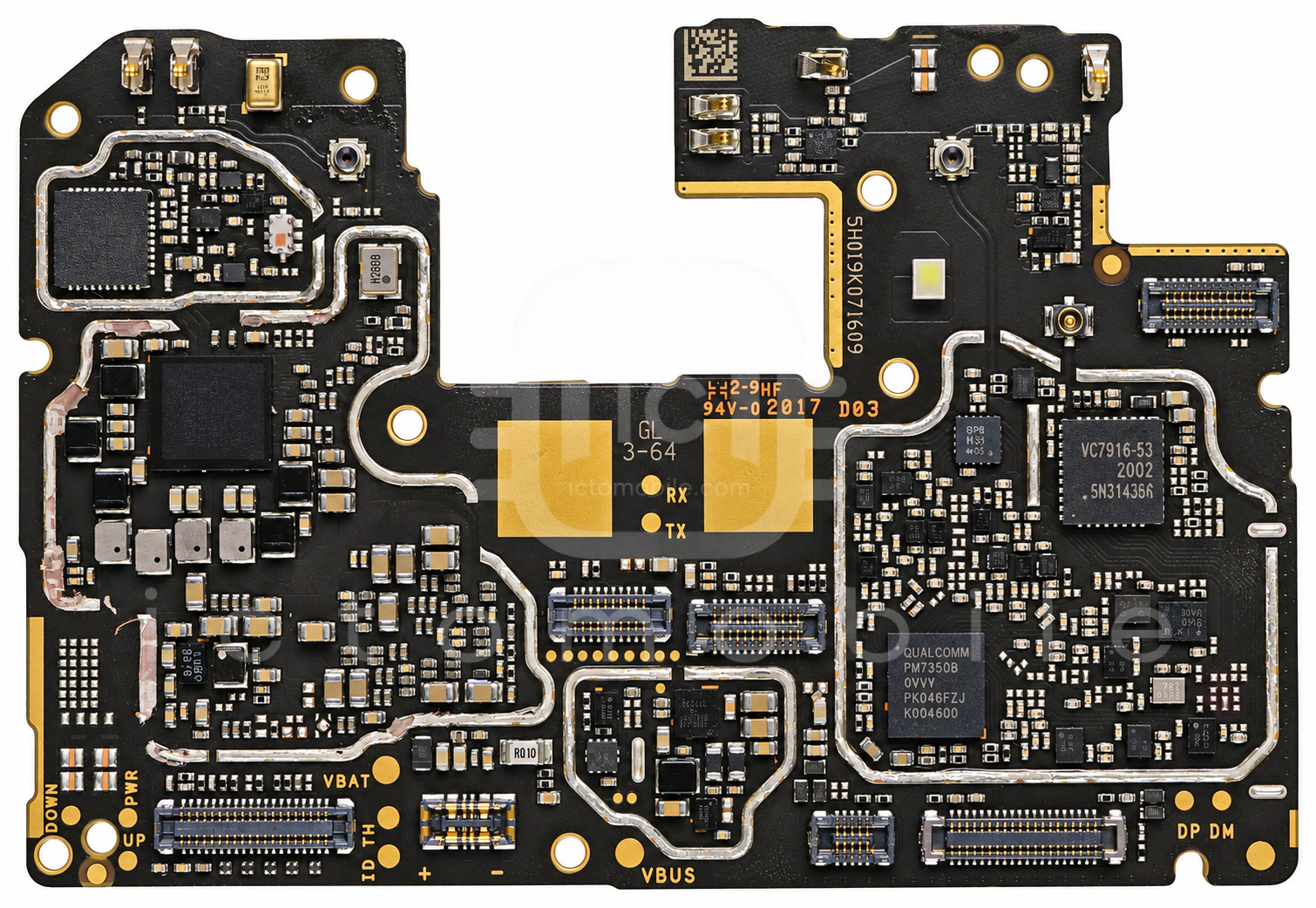

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

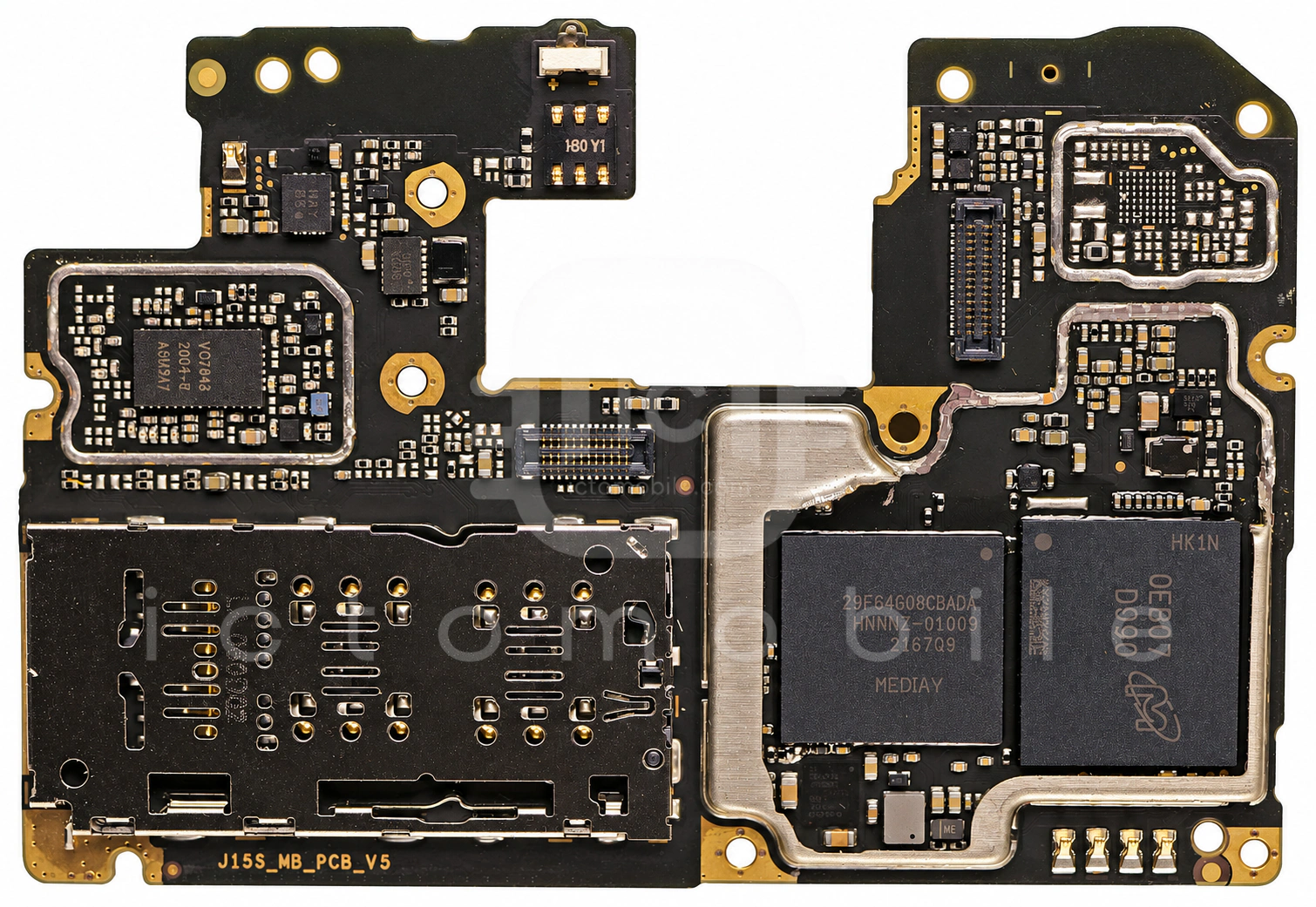

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM13119تیونر آنتن RFQORVO←
۲WUSB3801درایور USB Type-CWILLSEMI←
۳SX9325سنسور GRIP/SARSEMTECH←
۴TS5USBC402درایور USB و شارژTexas Instruments←
۵AW5026DNR-FMآمپلی فایر کم نویز (LNA)Awinic←
۶MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۷MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۸VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۹BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۰H9HP52ACPMMDAR-KMMحافظه eMCP (هارد)Skhynix←
۱۱NT50358تغذیه صفحه نمایشNovaTek←
۱۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۳OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۴NCP114AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۶SMB1351شارژQUALCOMM Incorporated←
۱۷ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۸MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۱۹LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۲۰VC7916-53ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۲۱MXD86A0Sسوئیچ آنتن DiversityMAXSCEND←
