برد شیائومی Redmi Note 8

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

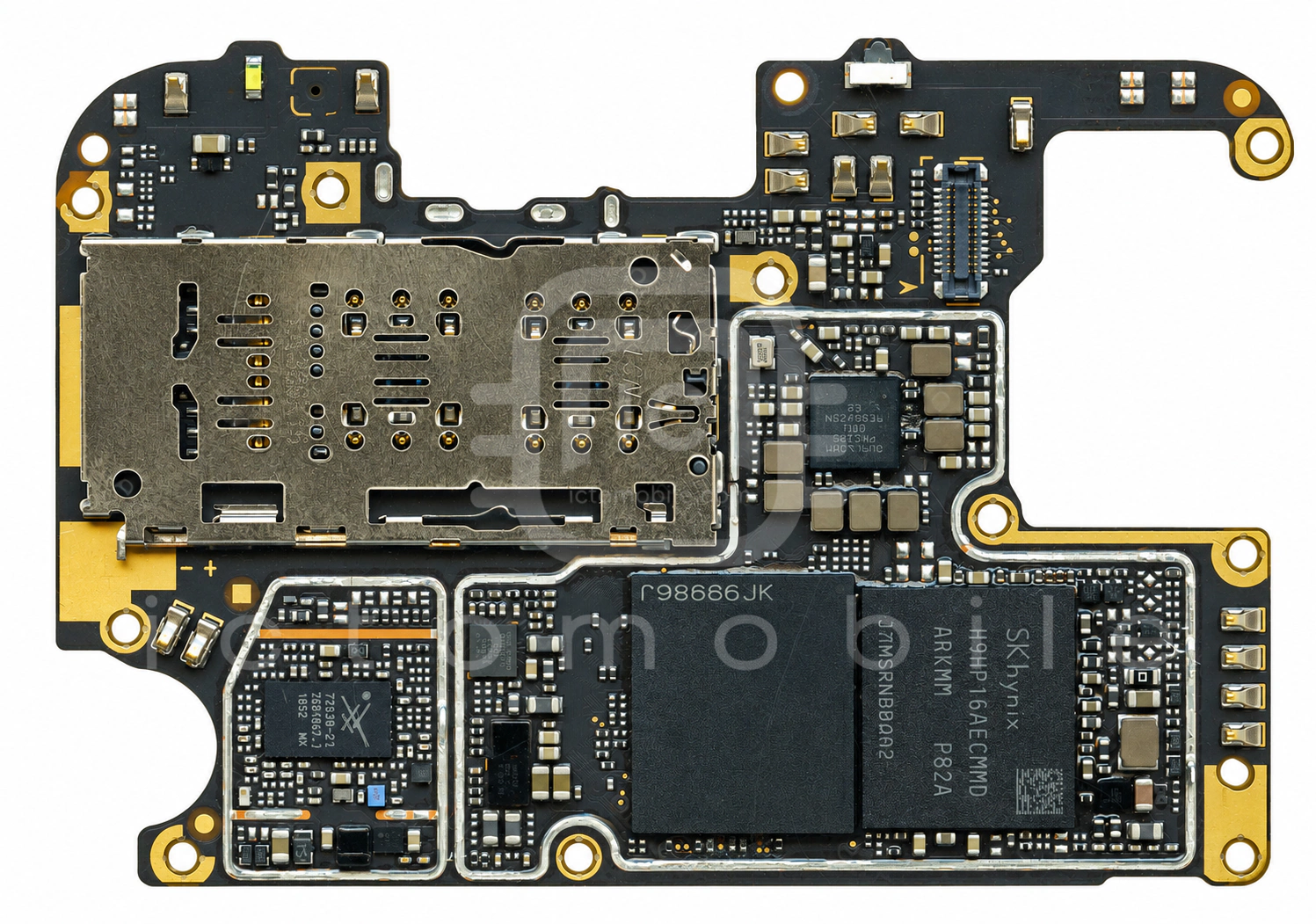

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

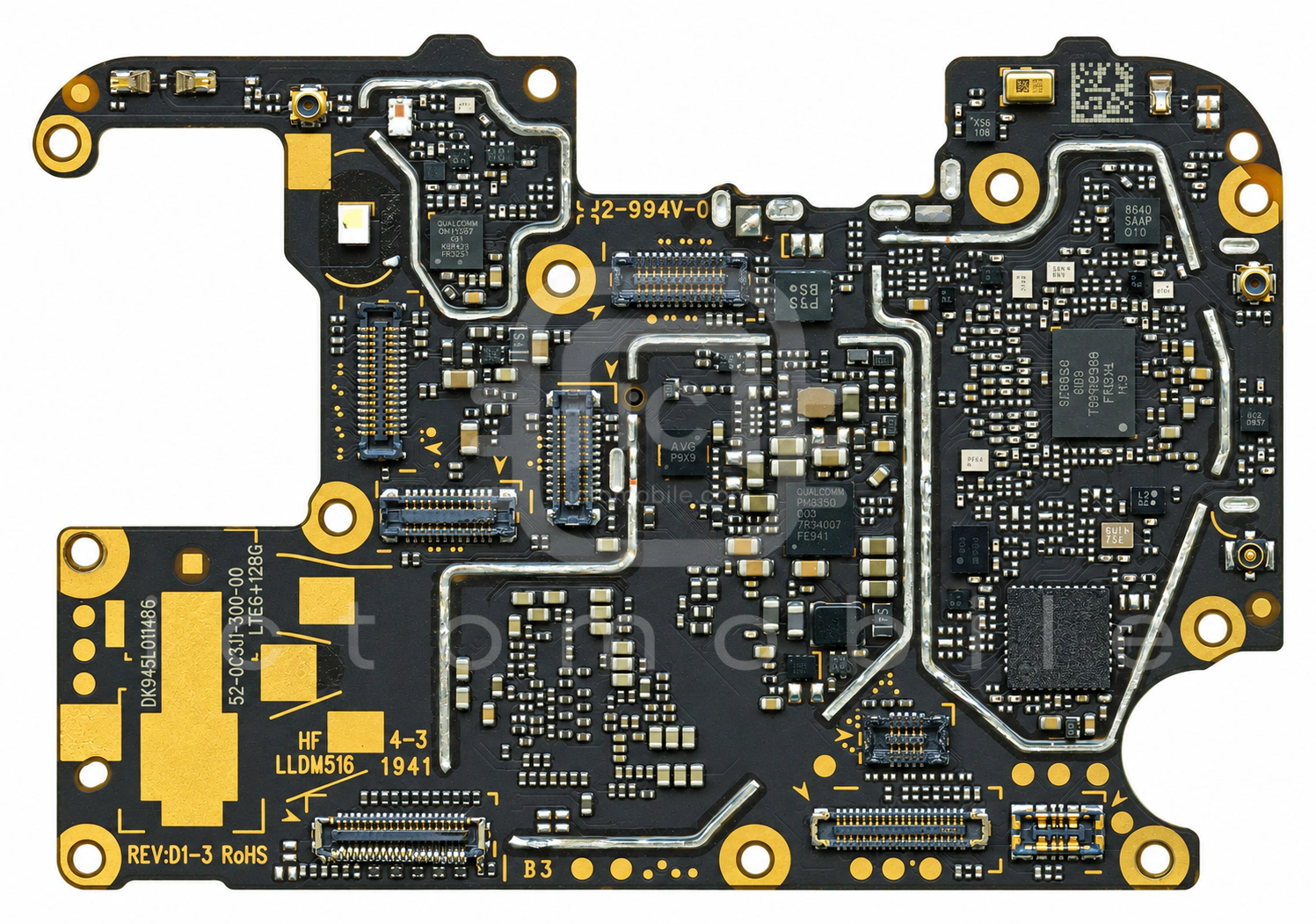

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۵ موقعیت از ۲۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲SKY77638-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۳MXD8721سوئیچ آنتن بلوتوث و وای فای (wifi)MAXSCEND←
۴PMI632تغذیه (PMU)QUALCOMM Incorporated←
۵AW5005DNRفیلتر مسیر GPSAwinic←
۶QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۷WL2810D30-4رگولاتور ولتاژ LDOWILLSEMI←
۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۹BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۰MT29GZ5A5BPGGA-53ITحافظه eMCP (هارد)Micron←
۱۱Snapdragon 665 SM6125CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۲WCD9370Codec صوتQUALCOMM Incorporated←
۱۳SKY77912-61ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۴WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۵WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۶MAX98927EWXآمپلی فایر صوتMaxim←
۱۷QM13119تیونر آنتن RFQORVO←
۱۸WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۹PM6125تغذیه (PMU)QUALCOMM Incorporated←
۲۰TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۲۱RF1660سوئیچ آنتن DiversityQORVO←
۲۲WL2810D30-4رگولاتور ولتاژ LDOWILLSEMI←
۲۳WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۴LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۲۵WL2810D30-4رگولاتور ولتاژ LDOWILLSEMI←
