برد شیائومی Mi 9 (35010F1M0A)

35010F1M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

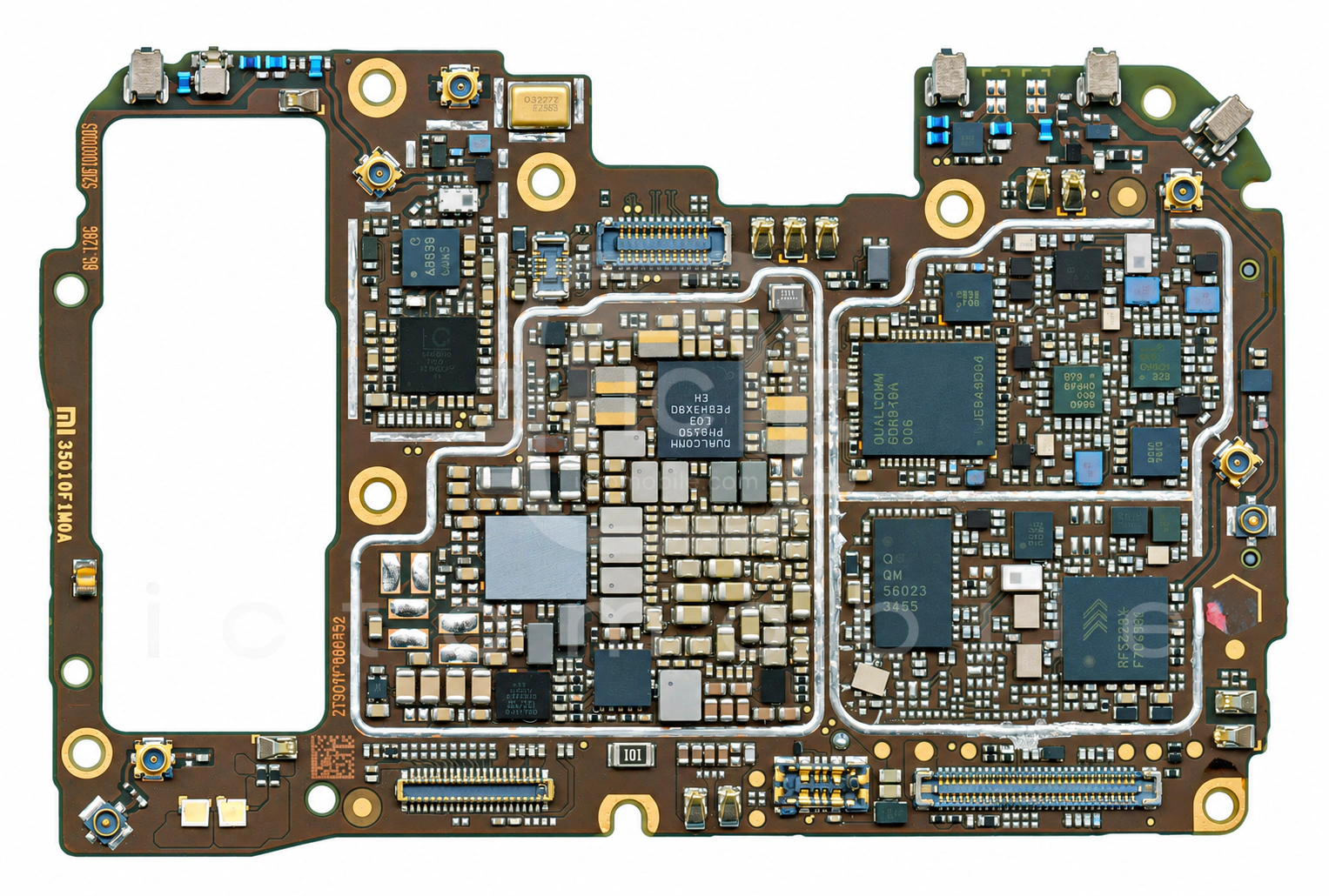

تصویر روی برد گوشی با نقاط آی‌سی
روی برد
تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۷ موقعیت از ۵۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM23007فیلتر RFQORVO←
۲NCP160AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۴NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۵AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۷NX30P0121محافظ اضافه ولتاژNXP Semiconductors←
۸NCP114AMX300TCGرگولاتور ولتاژ LDOON Semiconductor←
۹SN100TNFCNXP Semiconductors←
۱۰BGSX212MA18سوئیچ آنتن DiversityInfineon←
۱۱PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۲FPF2281محافظ اضافه ولتاژON Semiconductor←
۱۳LSM6DS3سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۴AK8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۱۵Snapdragon 855 SM8150CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۶QM25002سوئیچ آنتن 3GQORVO←
۱۷QLN1020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۸TCC-303مبدل دیجیتال به آنالوگ (D to A)ON Semiconductor←
۱۹RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۰QLN4640آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۱KLUDG4U1EA-B0C1حافظه UFS (هارد)Samsung semiconductor←
۲۲SMB1390شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲۳WCN3998بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۴PM8150تغذیه (PMU)QUALCOMM Incorporated←
۲۵QM48859ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۶QM48858ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۷RP114K291D-TRرگولاتور ولتاژ LDORICOH electronics devices division←
۲۸WCD9340Codec صوتQUALCOMM Incorporated←
۲۹QM56023پاور آمپلی فایر 3G و 4GQORVO←
۳۰P9382Aشارژ بی سیمRenesas Technology Corp←
۳۱FPF2495UCXمحافظ اضافه ولتاژFairchild Semiconductor←
۳۲QM13111تیونر آنتن RFQORVO←
۳۳PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۳۴QM11022سوئیچ آنتنQORVO←
۳۵TPS61253کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۳۶BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۳۷NCP160AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۸MAX14689سوئیچ آنالوگ DPDTMaxim←
۳۹NCP160AFCS330T2Gرگولاتور ولتاژ LDOON Semiconductor←
۴۰NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۴۱BMP280سنسور فشار جو (Barometer)Bosch←
۴۲NCP160AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۳TPS65634Aتغذیه صفحه نمایشTexas Instruments←
۴۴QLN1020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۵SDR8150فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۶NCP137AFCTC110T2Gرگولاتور ولتاژ LDOON Semiconductor←
۴۷NCP160AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۸WL2820D28-4رگولاتور ولتاژ LDOWILLSEMI←
۴۹AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۵۰MP2229GQکانورتر ولتاژ (DC/DC Voltage Converter)Monolithic Power System←
۵۱NCP134AMX105TCGرگولاتور ولتاژ LDOON Semiconductor←
۵۲PMZ290UNE2ترانزیستور MosfetNexperia←
۵۳QLN4640آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۴WL2820D28-4رگولاتور ولتاژ LDOWILLSEMI←
۵۵TPS22915Bسوئیچ بار (Load Switch)Texas Instruments←
۵۶WL2820D28-4رگولاتور ولتاژ LDOWILLSEMI←
۵۷QM13136تیونر آنتن RFQORVO←
