نقشه برد Xiaomi Redmi 6

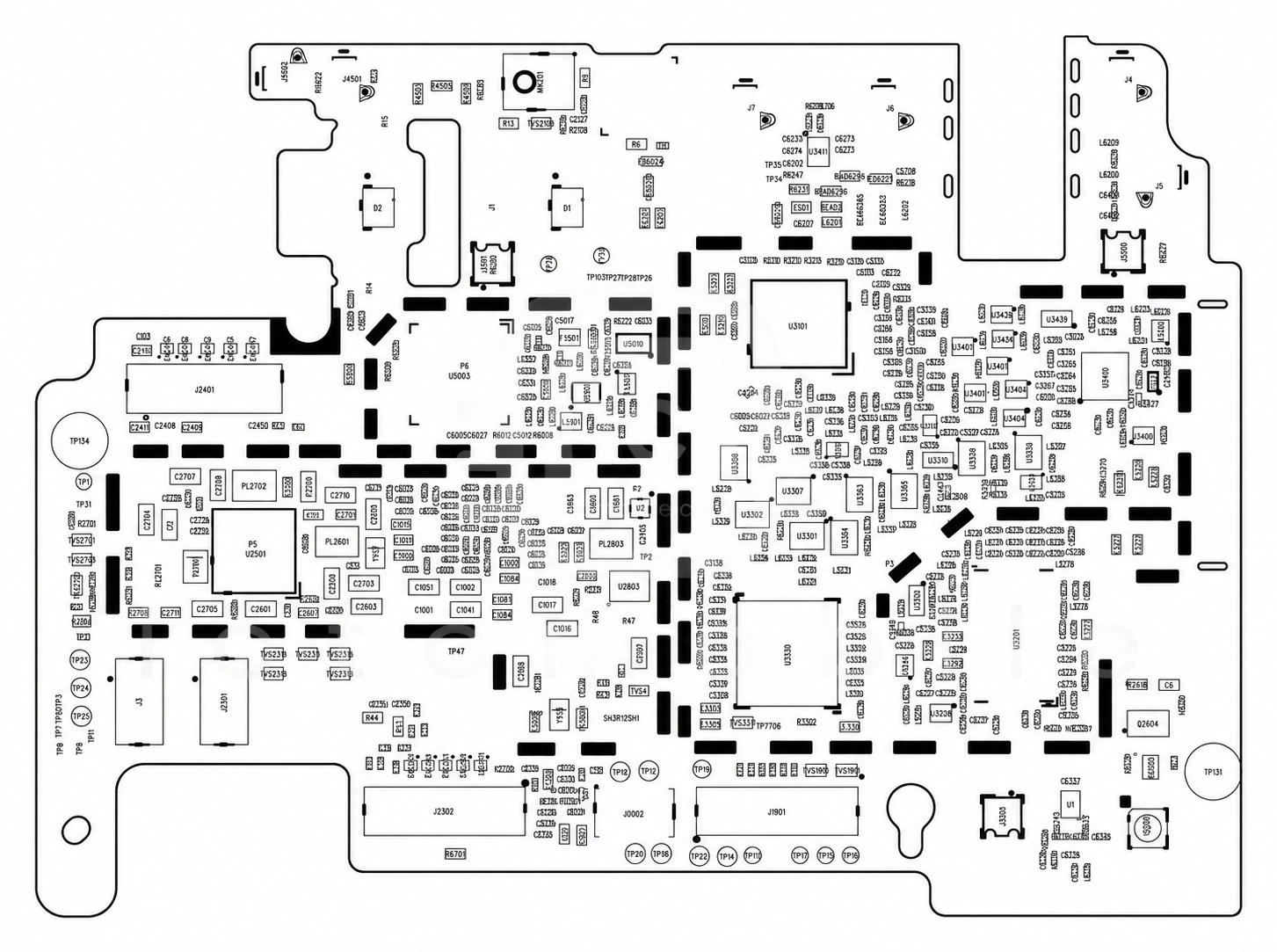

روی برد

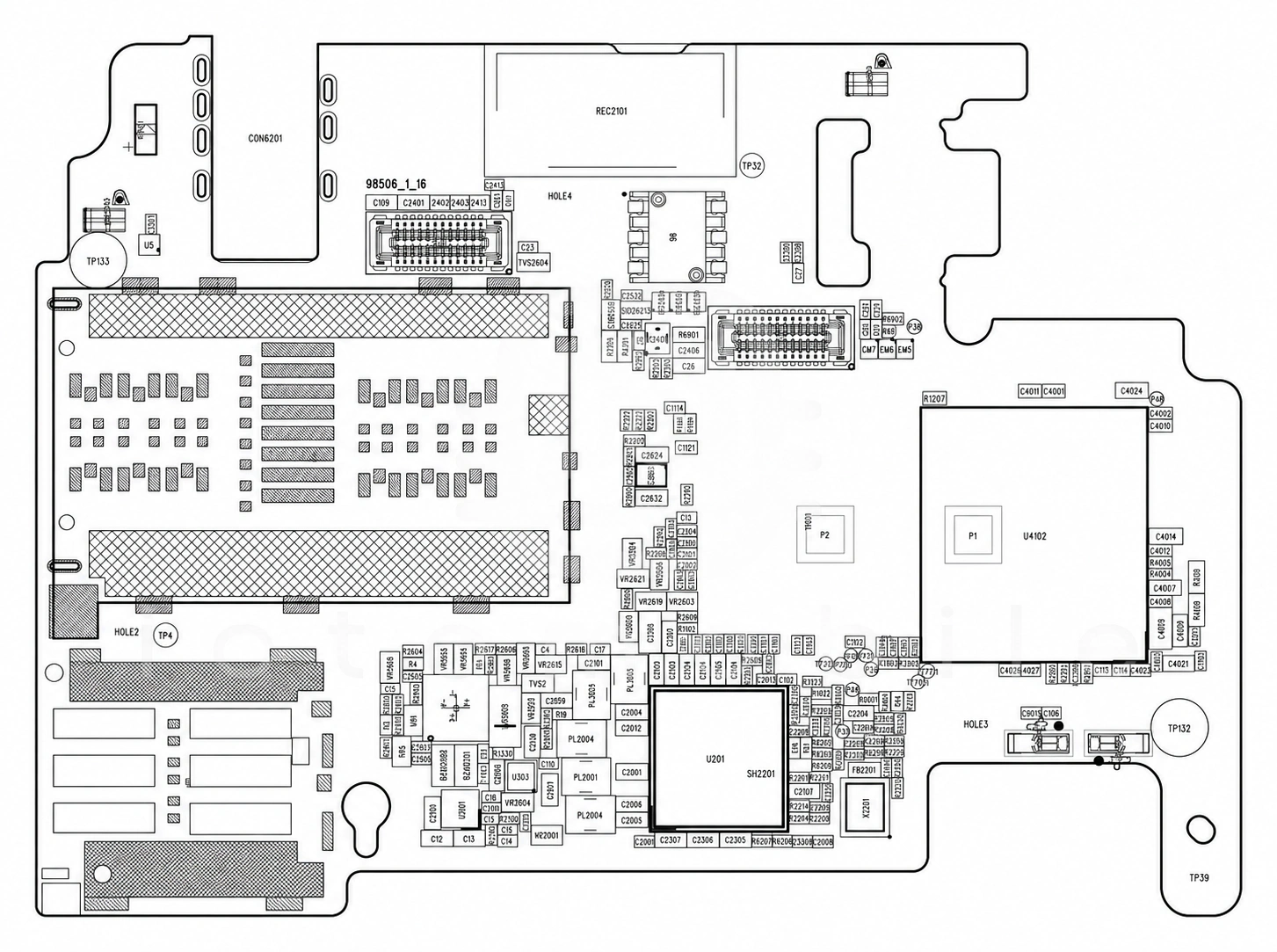

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۶ موقعیت از ۱۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۲MT6371Pتغذیه (PMU)Mediatek←

۳SGM2031-2.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←

۴2SK3541ترانزیستور MosfetROHM←

۵WPM1488ترانزیستور MosfetWILLSEMI←

۶SKY77638-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۷SKY77912-61ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←

۸MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۹RDALN16آمپلی فایر GPSRDA Microelectronics←

۱۰AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←

۱۱SGM2031-2.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←

۱۲MediaTek Helio P22 MT6762CPU بخش Application و BasebandMediatek←

۱۳H9TQ27ADFTMCUR-KUMحافظه eMCP (هارد)Skhynix←

۱۴MT6357Vتغذیه (PMU) و Codec صوتMediatek←

۱۵LIS3DEسنسور شتاب (Accelerometer)STMicroelectronics←

۱۶AW87318CSRآمپلی فایر صوتAwinic←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
