برد شیائومی Mi 8 Lite (3501D2TM0A)

3501D2TM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

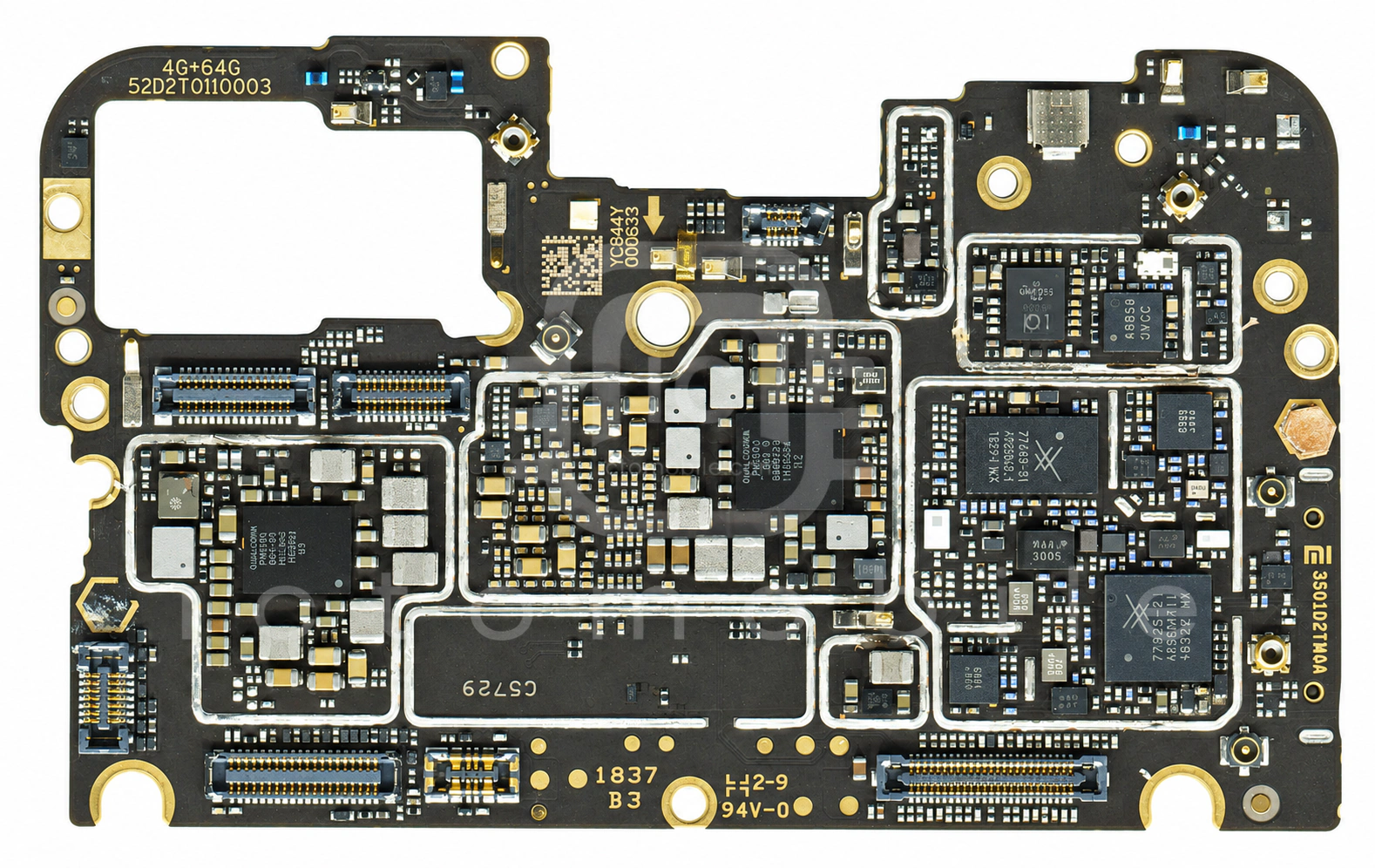

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

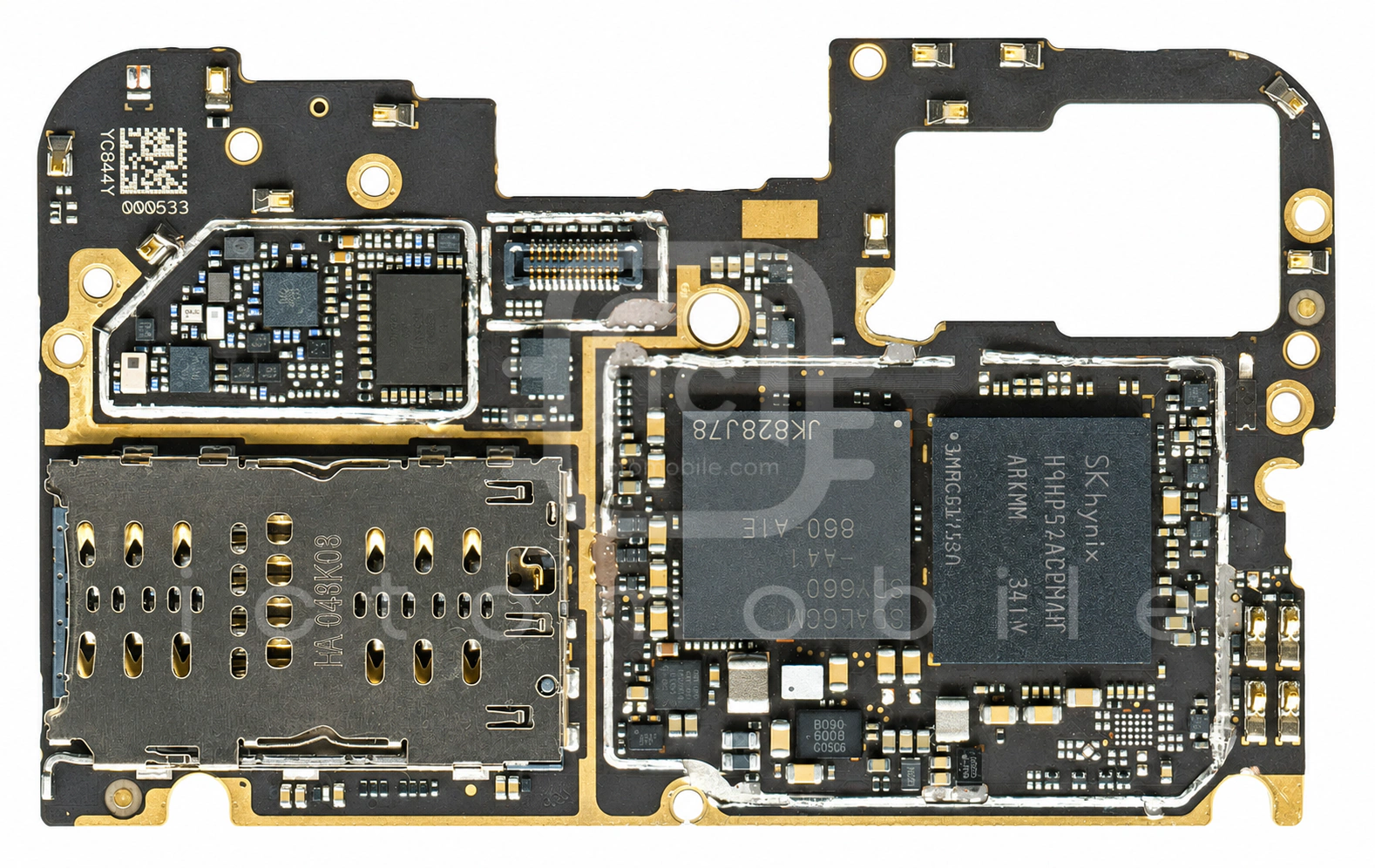

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۹ موقعیت از ۲۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WCN3980بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۲TFA9894BUK-N1آمپلی فایر صوتNXP Semiconductors←
۳WL2831D12-4رگولاتور ولتاژ LDOWILLSEMI←
۴QLN1020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵QLN1030آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۶QM48859ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۷SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۸WL2831D105-4رگولاتور ولتاژ LDOWILLSEMI←
۹FAN53526UC106Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۰SMB1355شارژQUALCOMM Incorporated←
۱۱H9HP52ACPMADAR-KMMحافظه eMCP (هارد)Skhynix←
۱۲PM660Lتغذیه و شارژ و Codec صوتQUALCOMM Incorporated←
۱۳QM13112سوئیچ آنتن DiversityQORVO←
۱۴WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۵SKY77643-31پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۱۶BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۷QLN1030آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۸QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۹WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۰WL2831D105-4رگولاتور ولتاژ LDOWILLSEMI←
۲۱WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۲PM660تغذیه (PMU)QUALCOMM Incorporated←
۲۳TCC-303مبدل دیجیتال به آنالوگ (D to A)ON Semiconductor←
۲۴SKY77925-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۵WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۶RF1681Aسوئیچ آنتن DiversityQORVO←
۲۷WL2836D30-4رگولاتور ولتاژ LDOWILLSEMI←
۲۸Snapdragon 660 SDM660CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۹FPF2281محافظ اضافه ولتاژON Semiconductor←
