برد شیائومی Mi A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

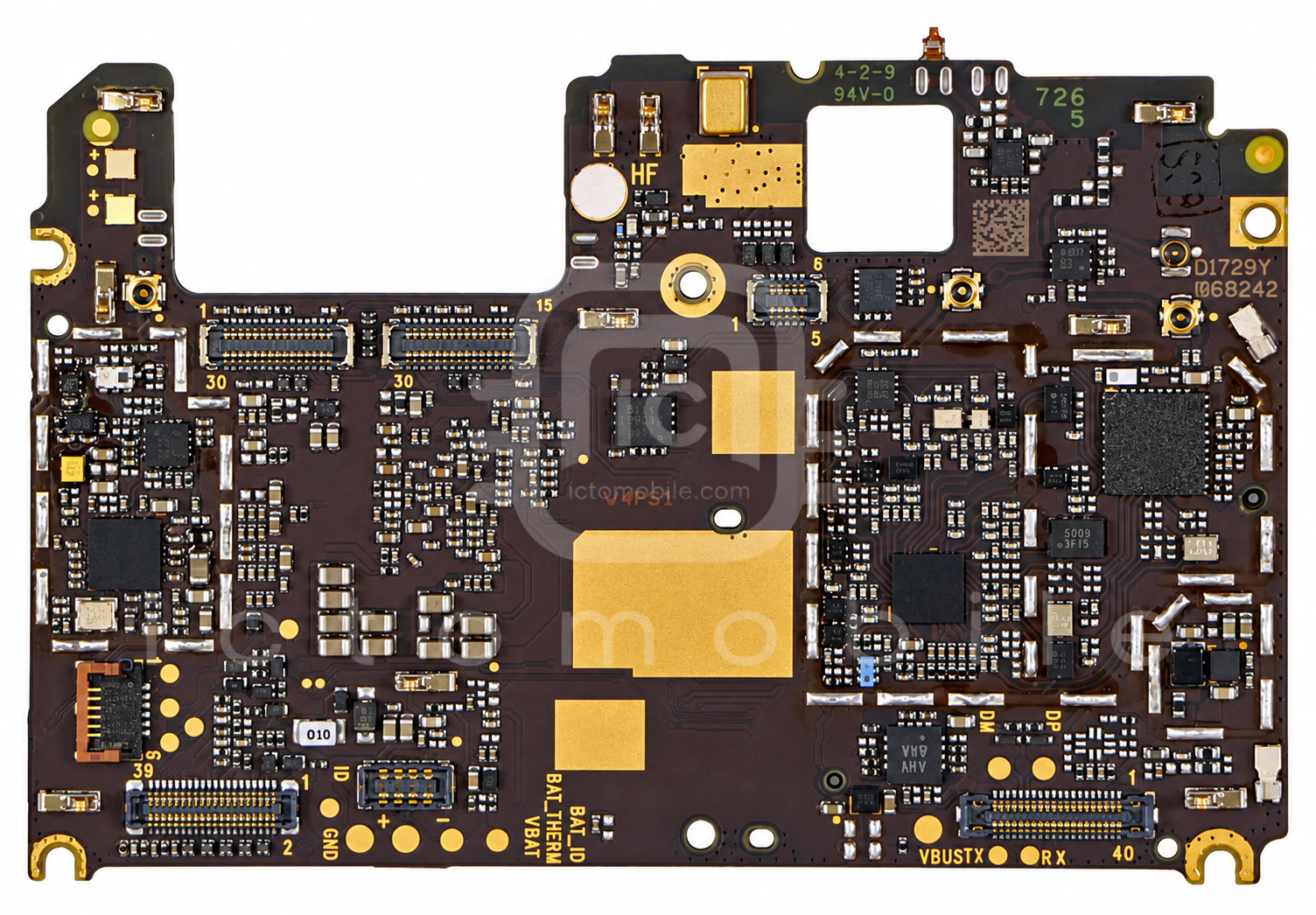

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

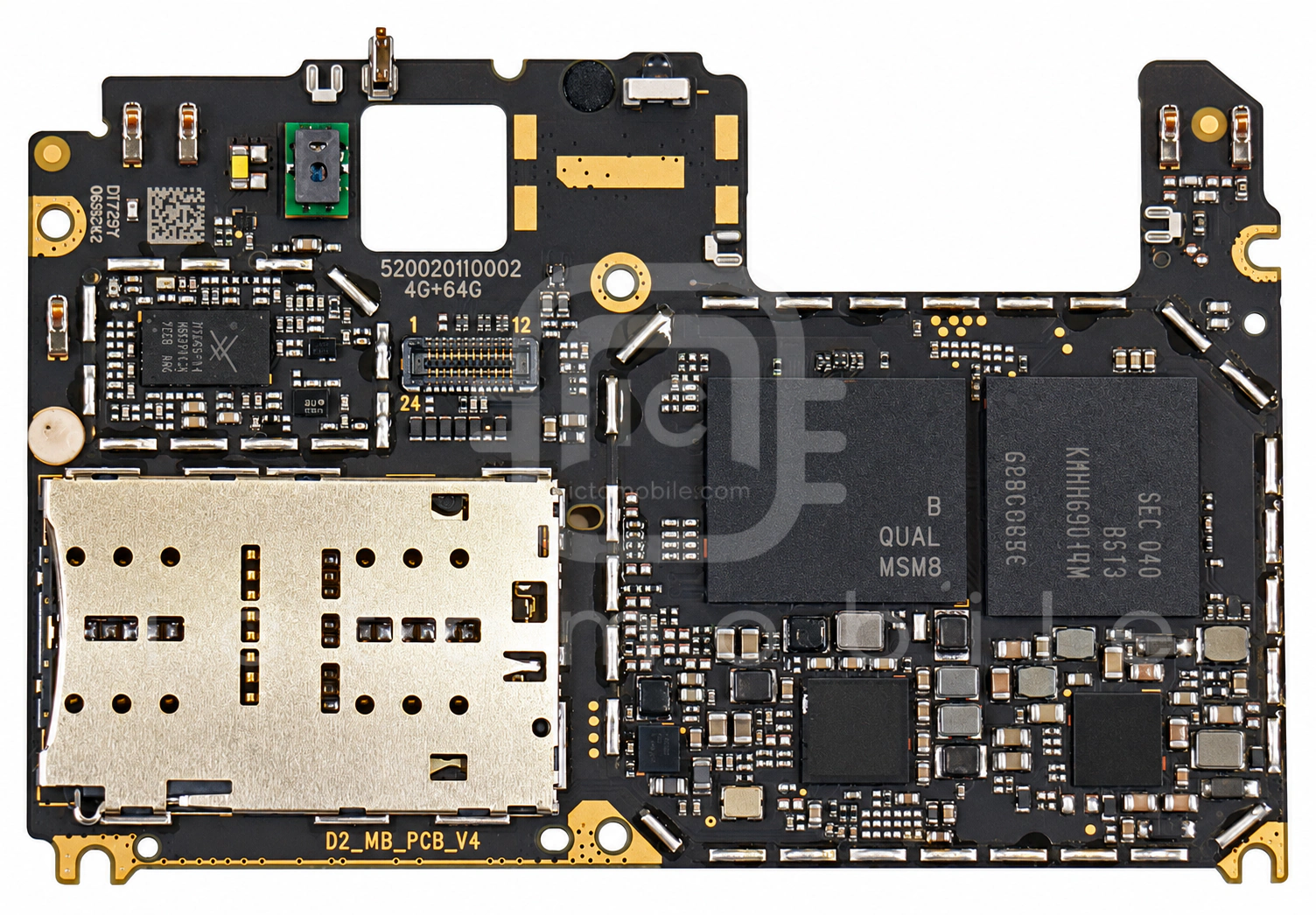

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW2013DNRدرایور RGB LEDAwinic←
۲MAX98927EWXآمپلی فایر صوتMaxim←
۳MAX97220آمپلی فایر صوتMaxim←
۴WCN3680Bبلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۵WS3210C68-9محافظ اضافه ولتاژWILLSEMI←
۶PMI8952تغذیه و شارژQUALCOMM Incorporated←
۷SKY77645-11پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۹QM25005Aسوئیچ آنتنQORVO←
۱۰MSM8953CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۱PM8953تغذیه (PMU)QUALCOMM Incorporated←
۱۲QM13119تیونر آنتن RFQORVO←
۱۳SKY77912-61ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۴BU28TD2WNVXرگولاتور ولتاژ LDOROHM←
۱۵RF1643Aسوئیچ آنتن DiversityQORVO←
۱۶BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۷MXD8686سوئیچ آنتن DiversityMAXSCEND←
۱۸QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←
۱۹RFFM8516ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۰H9TQ17ABJTMCحافظه eMCP (هارد)Skhynix←
۲۱WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
