برد شیائومی Mi Mix

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

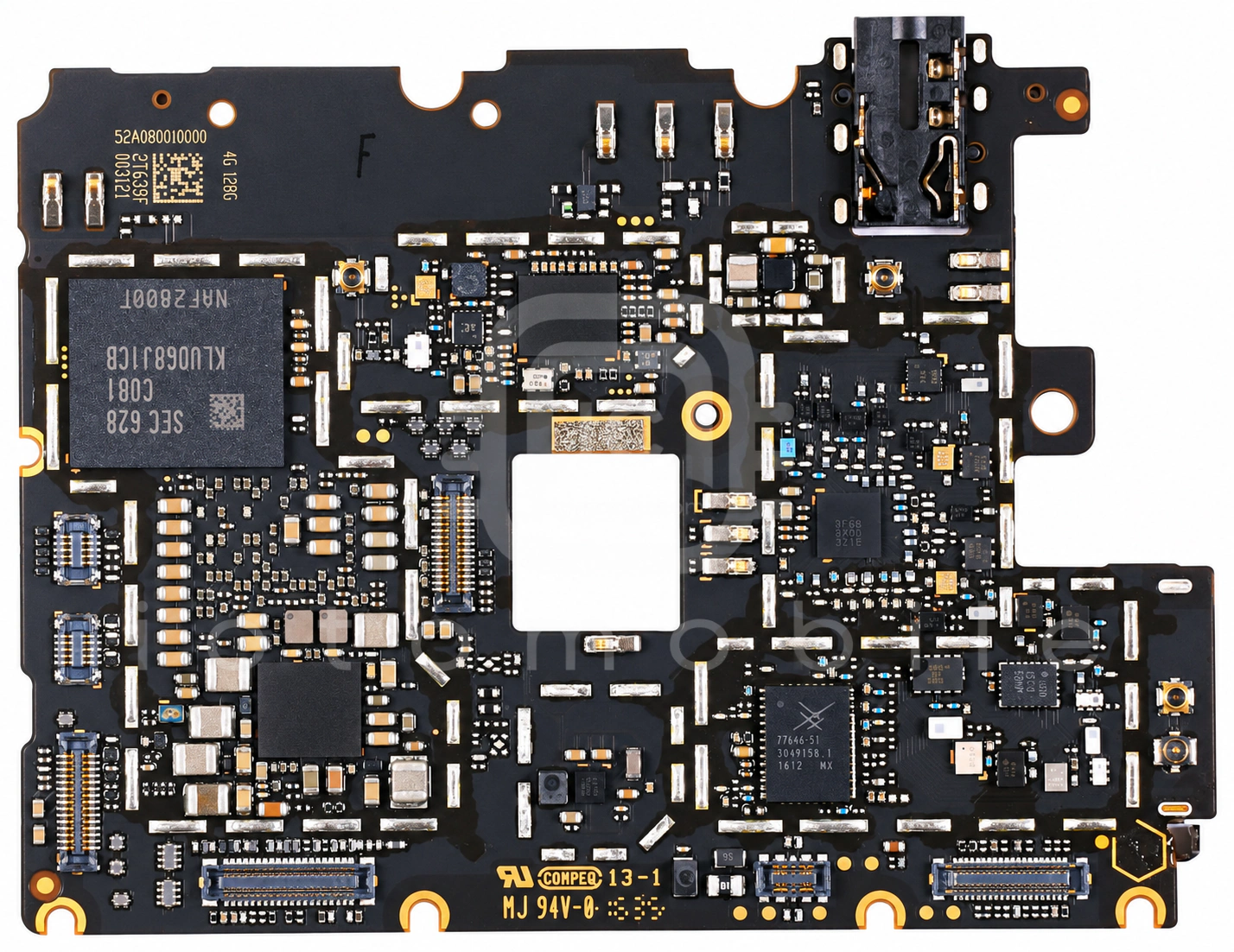

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

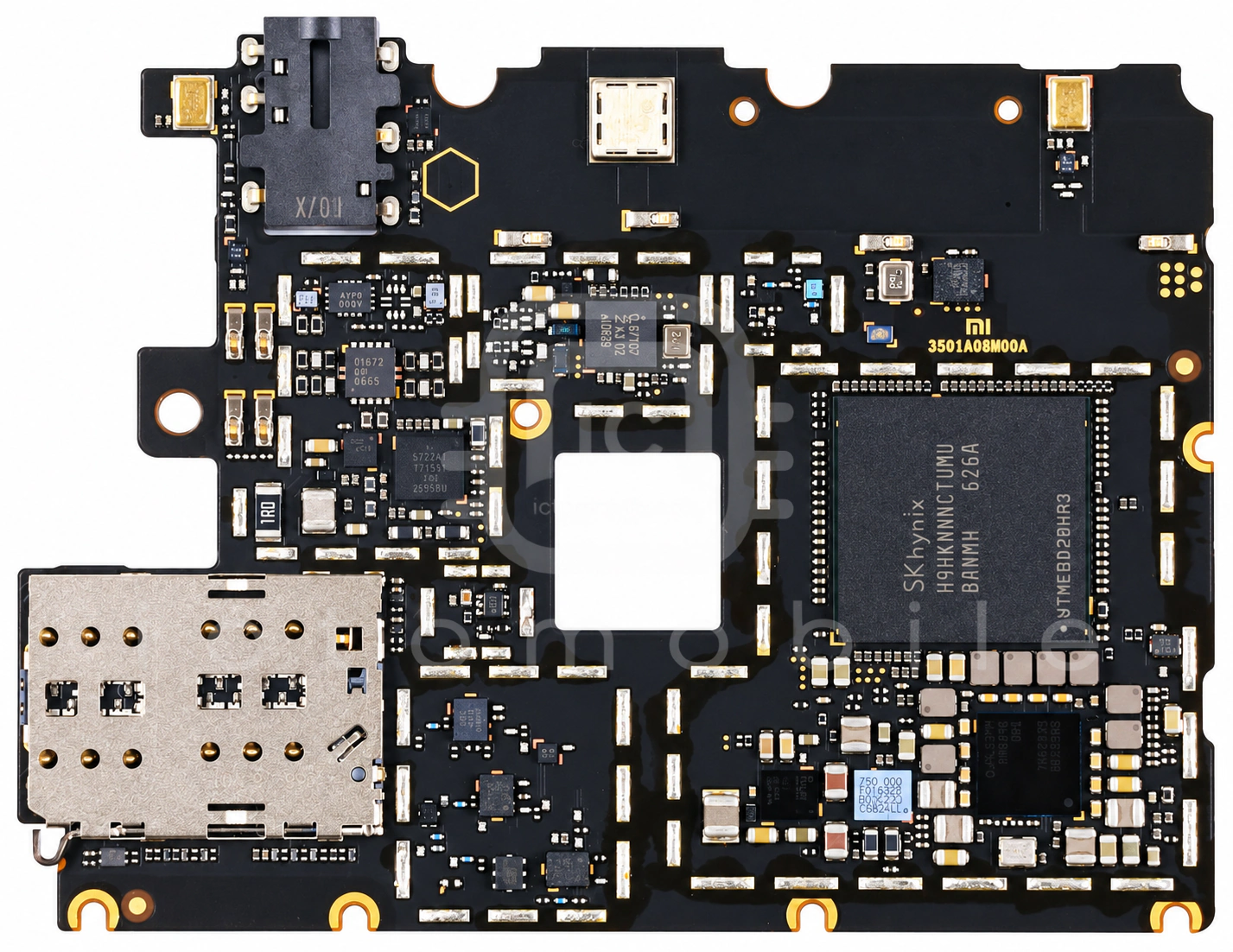

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY13492سوئیچ آنتن اصلیSkyworks Solutions Inc←
۲SMB1351شارژQUALCOMM Incorporated←
۳SKY77824-11پاور آمپلی فایر 4GSkyworks Solutions Inc←
۴WCD9335Codec صوتQUALCOMM Incorporated←
۵H9HKNNNCTUMUحافظه RAMSkhynix←
۶PM8996تغذیه بخش ApplicationQUALCOMM Incorporated←
۷QFE3100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸AK09915سنسور مغناطیسی قطب نما (Compass)AKM←
۹PN67TNFCNXP Semiconductors←
۱۰ACPM-7800پاور آمپلی فایر GSM و 3GAvago←
۱۱BMP285سنسور فشار جو (Barometer)Bosch←
۱۲QCA6164Aبلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۳RF1660سوئیچ آنتن DiversityQORVO←
۱۴AKM8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۱۵LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۶WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۷MSM8996CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۸TFA9891آمپلی فایر صوتNXP Semiconductors←
۱۹PMI8996تغذیه و شارژQUALCOMM Incorporated←
۲۰THGLF1G9D8KBASGحافظه UFS (هارد)Toshiba Semiconductor←
